一、产品概述：
►聚创JC-DQT型模块化的智能气体探测器（以下简称探测器），是一种固定式可连续检测作业环境中可燃性气体浓度、氧气浓度
或者有毒有害性气体浓度的仪器。探测器为自然扩散方式检测气体浓度，采用进口电化学传感器、催化燃烧式传感器、红外传感器
或PID检测器，具有极好的灵敏度和出色的重复性；适宜工厂应用的LCD液晶或LED数码显示器实时显示泄漏气体的浓度值，超过
预设报警点立即启动声光报警信号或驱动排风系统；国际标准4-20mA信号可直接接入工厂DCS系统， RS485数字信号与工厂上位
机连接；仪器采用嵌入式微控制技术，操作简单，功能齐全，可靠性高，整机性能居国内领先水平。
►聚创JC-DQT型探测器具有性能卓越、运行稳定可靠、安装维护方便、测量气体种类齐全等特点，极大的满足了工业现场安全监
测对设备高可靠性稳定运行和测量气体种类多样化的要求；已广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药及水处理
等行业。探测器由铸铝壳体、不锈钢传感器呼吸装置、传感器模块、显示模块、主控模块、数字通信模块、防尘罩、标定罩组成。
二、技术指标：
1、测量范围：见附表
2、适用气体：可燃气体、氧气、有毒有害性气体
3、报 警 点：参见附表
4、显示误差：≤±5% F.S
5、响应时间：T90<30s
6、显示方式：LED数码管显示或LCD液晶显示 **
7、报警提示：超高亮发光报警指示 **
8、报 警 点：一级报警 用户可更改设定
二级报警 用户可更改设定
9、报警输出：无源开关量输出，容量AC 220V 2A
独立的声光报警器输出 **
10、信号输出：标准4-20mA信号 RS485隔离数字信号 **
11、工作环境：-30℃～+50℃；湿度＜90%RH无结露
12、工作电压：DC24V ±15%
13、防爆等级：ExdⅡCT6
14、防护等级：IP66
15、安装螺纹：M20×1.5、G1/2 **
16、使用电缆：3×1.5mm2或4×2.5mm2屏蔽电缆
17、传输距离：≤1000m
18、重 量： 约1200g** 注释：根据用户需要选配不同功能及配件。
三、主要功能特点：
1、支持各种模块自由组合，即可以构成具有不同功能的气体探测器。普通气体探测器由主控模块和智能传感器模块组成，可以
选配继电器输出、声光报警器输出，插入RS485通信模块即 具有隔离的 RS485信号输出，插入液晶显示模块或数码管显示
模块即具有数字显示、高低报光报警、故障状态指示、红外遥控功能。
2、具有信号隔离的RS485信号输出，标准的Modbus_RTU通信协议。支持与西门子PLC或国内外的PLC或采集模块直接相连，
无需再加RS485隔离模块。
3、支持液晶显示模块、数码管显示模块自由切换，快速热插拔，即插即用。
4、新的气体探测器采用标准接口，各个模块具备互换性，更换传感器模块简单方便。
5、传感器模块和探测器有防误插接口，不会插错。且定位插头只需轻轻旋压，即可方便的对准插入。
6、探测器既可以更换同种类型传感器，也可以更换不同气体种类传感器、不同量程传感器模块，操作和识别自动完成。催化燃
烧传感器和电化学传感器可随意更换。
7、无论何种传感器模块插入后，无需标定设置。探测器自动识别，读取出厂标定数据和相关设置值，自检完成后即刻运行。
8、新出厂传感器模块更换到老探测器上，即可让探测器具备出厂一样的检测、报警准确性，达到计量等检测要求。
9、一旦最容易损坏及过期的传感器失效后，通过一体化探测器的方便更换性，客户自己即可查找解决问题，避免了上门服务的
延误和人工费用。
10、库存传感器模块和探测器模块部件，组合式生产，在相同库存量下，大大缩短生产及发货周期。
►聚创JC-DQT型模块化的智能气体探测器（以下简称探测器），是一种固定式可连续检测作业环境中可燃性气体浓度、氧气浓度
或者有毒有害性气体浓度的仪器。探测器为自然扩散方式检测气体浓度，采用进口电化学传感器、催化燃烧式传感器、红外传感器
或PID检测器，具有极好的灵敏度和出色的重复性；适宜工厂应用的LCD液晶或LED数码显示器实时显示泄漏气体的浓度值，超过
预设报警点立即启动声光报警信号或驱动排风系统；国际标准4-20mA信号可直接接入工厂DCS系统， RS485数字信号与工厂上位
机连接；仪器采用嵌入式微控制技术，操作简单，功能齐全，可靠性高，整机性能居国内领先水平。
►聚创JC-DQT型探测器具有性能卓越、运行稳定可靠、安装维护方便、测量气体种类齐全等特点，极大的满足了工业现场安全监
测对设备高可靠性稳定运行和测量气体种类多样化的要求；已广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药及水处理
等行业。探测器由铸铝壳体、不锈钢传感器呼吸装置、传感器模块、显示模块、主控模块、数字通信模块、防尘罩、标定罩组成。
二、技术指标：
1、测量范围：见附表
2、适用气体：可燃气体、氧气、有毒有害性气体
3、报 警 点：参见附表
4、显示误差：≤±5% F.S
5、响应时间：T90<30s
6、显示方式：LED数码管显示或LCD液晶显示 **
7、报警提示：超高亮发光报警指示 **
8、报 警 点：一级报警 用户可更改设定
二级报警 用户可更改设定
9、报警输出：无源开关量输出，容量AC 220V 2A
独立的声光报警器输出 **
10、信号输出：标准4-20mA信号 RS485隔离数字信号 **
11、工作环境：-30℃～+50℃；湿度＜90%RH无结露
12、工作电压：DC24V ±15%
13、防爆等级：ExdⅡCT6
14、防护等级：IP66
15、安装螺纹：M20×1.5、G1/2 **
16、使用电缆：3×1.5mm2或4×2.5mm2屏蔽电缆
17、传输距离：≤1000m
18、重 量： 约1200g** 注释：根据用户需要选配不同功能及配件。
三、主要功能特点：
1、支持各种模块自由组合，即可以构成具有不同功能的气体探测器。普通气体探测器由主控模块和智能传感器模块组成，可以
选配继电器输出、声光报警器输出，插入RS485通信模块即 具有隔离的 RS485信号输出，插入液晶显示模块或数码管显示
模块即具有数字显示、高低报光报警、故障状态指示、红外遥控功能。
2、具有信号隔离的RS485信号输出，标准的Modbus_RTU通信协议。支持与西门子PLC或国内外的PLC或采集模块直接相连，
无需再加RS485隔离模块。
3、支持液晶显示模块、数码管显示模块自由切换，快速热插拔，即插即用。
4、新的气体探测器采用标准接口，各个模块具备互换性，更换传感器模块简单方便。
5、传感器模块和探测器有防误插接口，不会插错。且定位插头只需轻轻旋压，即可方便的对准插入。
6、探测器既可以更换同种类型传感器，也可以更换不同气体种类传感器、不同量程传感器模块，操作和识别自动完成。催化燃
烧传感器和电化学传感器可随意更换。
7、无论何种传感器模块插入后，无需标定设置。探测器自动识别，读取出厂标定数据和相关设置值，自检完成后即刻运行。
8、新出厂传感器模块更换到老探测器上，即可让探测器具备出厂一样的检测、报警准确性，达到计量等检测要求。
9、一旦最容易损坏及过期的传感器失效后，通过一体化探测器的方便更换性，客户自己即可查找解决问题，避免了上门服务的
延误和人工费用。
10、库存传感器模块和探测器模块部件，组合式生产，在相同库存量下，大大缩短生产及发货周期。
四、气体选型表：
| 产品名称 | 被测气体 | 测量范围 | 可选量程 | 分辨率 | 响应时间 |
| 苯检测仪 | C6H6 | 0-100PPm | 0-10000PPm | 1PPm | ≤30 秒 |
| 一氧化碳检测仪/报警器 | CO | 0-1000PPm | 0-500/2000/5000PPm | 1PPm | ≤20 秒 |
| 氧气检测仪/报警器 | O2 | 0-25%VOL | 30%VOL | 0.1%vol | ≤20 秒 |
| 臭氧检测仪/报警器 | O3 | 0-5PPm | 0- 50、100、100PPm | 0.01PPm | ≤20 秒 |
| 硫化氢检测仪/报警器 | H2S | 0-100PPm | 0-50、200、1000PPm | 1PPm | ≤30 秒 |
| 氢气检测仪/报警器 | H2 | 0-1000PPm | 0-5000PPm | 1PPm | ≤30 秒 |
| 氯气检测仪/报警器 | CL2 | 0-20PPm | 0-10、100PPm | 0.1PPm | ≤30 秒 |
| 氨气检测仪/报警器 | NH3 | 0-100PPm | 0-50、500、1000PPm | 1PPm | ≤30 秒 |
| 二氧化硫检测仪/报警器 | SO2 | 0-20PPm | 0-50、1000PPm | 0.1PPm | ≤30 秒 |
| 一氧化氮检测仪/报警器 | NO | 0-250PPm | 0-500PPm | 0.1PPm | ≤30 秒 |
| 二氧化氮检测仪/报警器 | NO2 | 0-20PPm | 0-50、100PPm | 0.1PPm | ≤30 秒 |
| 甲醛检测仪/报警器 | CH2O | 0-50PPm | 0-5、10PPm | 0.01PPm | ≤30 秒 |
| 氯化氢检测仪/报警器 | HCL | 0-20PPm | 0-20、100PPm | 0.5PPm | ≤30 秒 |
| 可燃气体检测仪/报警器 | EX | 0-100%LEL | 0-100%LEL | 1% | ≤30 秒 |
| 更多气体与本公司联系 | |||||

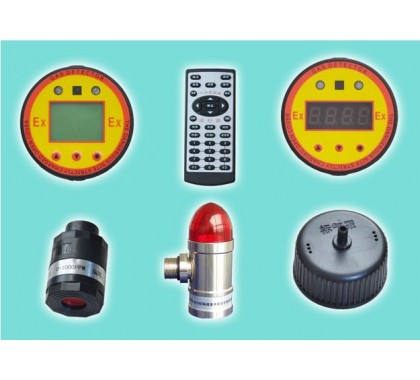

五、产品实拍图：
1、主机图（1台）
2、标定罩、防尘罩（各1个）
3、遥控器（1个）
4、外包装（1个）
5、成套图
1、主机图（1台）
2、标定罩、防尘罩（各1个）
3、遥控器（1个）
4、外包装（1个）
5、成套图
