德图 testo 温湿度探头 货号:0555 6610

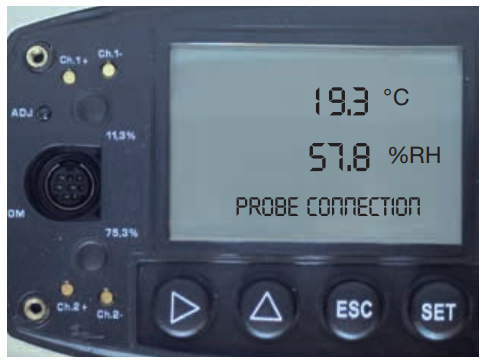

选配的显示器带有一个非常便捷的操作菜单。借助四个操作按钮，几乎可以用P2A软件进行所有操作。从而能够进行全面的调试，调校和分析 - 在现场即可完成！显示器提供一个纯文本行，不仅能清楚地显示测量值和继电器状态，而且还能引导用户安全完成菜单操作。通过一个密码防止非法操作。按钮还可以安装一个盖子。

最后一点也很重要：文本有六种语言可供选择-这样您的系统不管是在国内还是国外，都能达到最佳使用效果。

testo 6651和6681产品中的湿度探头可以方便地手动更换。不需要重新调校测量变送器本身，因为湿度测量变送器testo 6651/testo 6681 产品中使用的 testo 6600/testo 6610系列产品不仅有一个与测量变送器的纯数字接口，而且还能全面校准和调校，只需拔下探头1，插入探头2-即可继续测量！与此同时，德图还能满足最高标准的客户需求，比如制药行业。每个探头都有自己的序列号，其调校信息可以存储起来，并且带有自己的操作时数计数器。这样就可以显示(通过测量变送器操作菜单或P2A软件）探头已经使用的时间，以及采用了哪些设置（可参见P2A软件）。

借助操作菜单，调整按钮和P2A软件，testo 6651/6681可以实现：

• ✔ 1点调校
• ✔ 2点调校
• ✔ 调校模拟输出

借助模拟输出调校，可以消涂变送器内因为数字-模拟转换而产生的测量误差-这也是湿度测量领域的一项世界一流技术。

除了在变送器所在地点使用各种探头校准和调校功能（参见P2A软件和用户菜单）之外，借助testo 6600数字探头系列产品，还可以将变送器留在现场，只更换探头，然后在实 验室中校准即可。拥有内部校准实验室的公司可以在实验室中至少安装一台testo 6651/6681变送器，并将其作为基准，以调校多个探头。在调校之后，将探头（或具有类似设计的探头）再次连 接到原始测量点。借助探头的序列号，您可以随时跟踪（比如使用P2A软件）哪个探头被连接到变送器，何时连接，以 及如何调校（1或2点调校）。

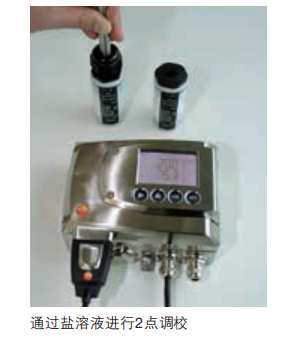

还可以在现场使用盐溶液进行调校。在这些"控制/调校容器"的外腔内放置饱和盐溶液。在经过一段时间的调校后，内腔的空气会形成平衡湿度。在两种标准溶液中，其相对湿度分别为11.3%和75.3%。2点调校的平均误差小于1点调校, 尤其是在更大范围内操作的情况下。德图控制/调校容器也是可以重复使用的，因此将成本降到了最低限度。

对于很多用户来说，管道安装式产品（探头一般连接到变送器的后壁）是最佳解决方案。变送器不能分开安装，而是必须由探头固定就位（1）。

借助testo 6602/6603（用于testo 6651产品）以及testo 6612（用于德图产品），德图公司顺利获得了此类产品（也包括可更换数字探头）的专利，并首次将其推向全球市场。探头电缆采用了智能结构，只需将测量变送器推送到探头一端（2），数字 探头的插头就会插入（3）。

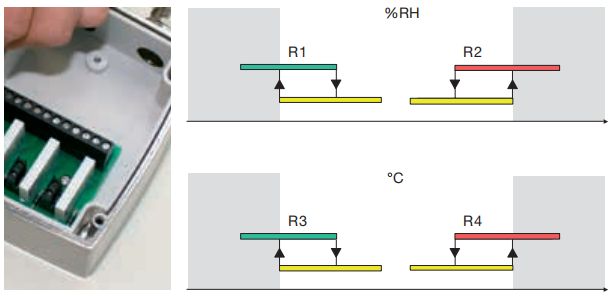

借助四个功率继电器（可达256VAC，3A），可以直接开关空调系统的组件，不需 要通过一个控制器来完成。与此同时，这些继电器还可以用于本地报警，或向一个高级系统报告超限情况。还有一点也很重要：借助综合警报功能，可以及时将系统负责人召唤到测量现场（参见自动监控）。

testo 6651和testo 6681的设计围绕实用功能展开，比如：

• ✔ 调校按钮，检测点（参见下文）和接口应便于专业人员操作，但是不便于其他人 员操作。为此，设计了罩住显示器的“维护盖”。
• ✔ 检测点：在调试仪器的时候是否需要检测模拟输出？是否需要以后再调校模拟输 出而不是断开已有连线（以及打开机壳）？检测点位于维护盖下方，从而便于访问模拟信号。
• ✔ 接线室：工作人员是否经常为了测量变送器制造商提供的狭小接线空间而感到烦恼呢？为此，德图设计了一个单独的接线室，其中有足够的空间，会让工作人员感到满意。

testo 6651和testo 6681会持续进行自动监控：包括其电压源，何时达到100%RH，以及2点调校中的任何漂移等状态。借助testo 6617探头，testo 6681还能自动监控传感器。根据这些信息所创建的报告不仅在存储时带有一个操作时间戳（便于日后分析），而且还能在显示器上显示出来！

借助选配继电器，这些报告还可以通过综合警报的形式给出。这样一来，与testo 6651 /6681配合操作的负责人就可以确保系统始终具有最高可用性！

作为全球顶尖的测量技术供应商之一，德图公司为湿度和压差变送器提供了一种以太网接口。

现在，在使用模拟输出进行调节的同时，还可以通过便捷、高效、高成本效益的方式，从现场到管理层进行综合测量数据监控（比如在办公室内提供可用生产数据）。

以太网普遍存在于所有办公网络中，因此在将湿度变送器连接到已有网络后，可以最大限度减少安装工作量。

以太网模块是一个“中间层”（三明治结构），它在出厂前就已经置入到 testo 6651和6681，以及testo 6351和testo 6381变送器中。在出厂后， 还可以在现场对其进行方便、快速的改造。

在很多应用中，通过以太网将变送器联网都有很多益处，比如监控实验室、仓库、生产室、无尘室或干燥系统。除了能够将模拟输出读取的信号发送 给一个控制系统之外，还可以通过以太网同时记录，记载和显示测量数据。如有必要，还可以提醒相关的过程负责人

通过两个LED灯指示电源状态以及与相关系统操作人员的局域网连接状态。借助一个满足业内需求的以太网插头，机壳可以达到IP65防护等级，从而确保变送器能够承受恶劣、高标准的工业过程环境。

testo 6651/testo 6681和testo 6351/testo 6381变送器的以太网模块有两种操作模式：

以太网模式的testo变送器可以集成到testo Saveris 监控系统整合（请参考我们在testo Saveris监控系统手册中的描述）。testo 变送器为复杂应用补充已有的testo Saveris 探头（例如，高湿，温差等）。

如果在变送器的以太网模块中选择了“由客户提供”操作模式，那么中间层作为一个XML服务器。数据通过一个XML数据集发送。可以根据 发布的日志，方便地集成到用户系统中去。可以在变送器中进行参数设置、分析/检测，并查询历史数据，或通以太网“从上层”调用数据集（使用您的电脑）。

现在，专业湿度测量变送器往往是湿度调节链条中的可靠环节。在这个领域，德图做出了重要贡献，提供了结实、防冷凝的德图湿度传感器。

不过，如果在过程中存在腐蚀性介质，那么在经过一段时间后，传感器可能会停止正常操作，并产生高代价的故障（导致最终产品质量不合格）以及系统停运。

德图针对此类应用开发了一种特殊的解决方案：德图“预警湿度探头”testo 6617。它可以持续监控德图湿度传感器，尽早发现任何腐蚀迹象。它能在很早阶段就检测到腐蚀，从而在出现测量误差或测量中断之前尽早通知系统负责人。testo 6617探头具有预警功能，另外testo 6681还提供了 很多自动分析功能，比如：

• ✔ 针对冷凝时间过长发出警告
• ✔ 根据2点调校针对疑似的漂移发出警告
• ✔ 对不合适的操作电压等发出警告
• ✔ 对过高/过低的环境温度发出警告
• ✔ 对过高/过低的过程温度发出警告
• ✔ 对传感器调校故障发出警告
• ✔ 对传感器中断、传感器短路和电缆中断发出警告

那么如何将这些预警信息发送给负责人呢？除了纯文本显示器之外，还可以将四个继电器中的一个分配给“综合报警”。此外，只要变送器带有数字现场总线通信Profibus-DP，就可以传输各个报告。

借助预警信息，系统监控者可以尽早更换探头-同时不需 要中断测量。专家对此过程非常了解：通过这种“预防性维护”所节省的成本远远超过了投资。“系统可用性”是最重要的原则。

对于测量技术来说，高湿度条件的测量是难度最大的测量之一。在高湿度条件下，传统传感器一般反应速度很 慢，另外会因为腐蚀（高湿度过程经常含有腐蚀性介质）而影响传感器的长期可用性。

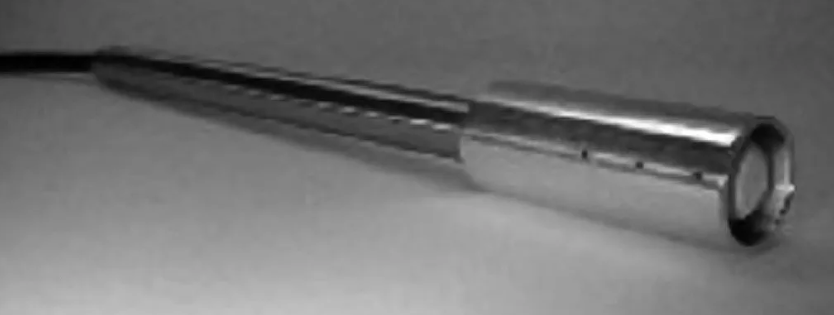

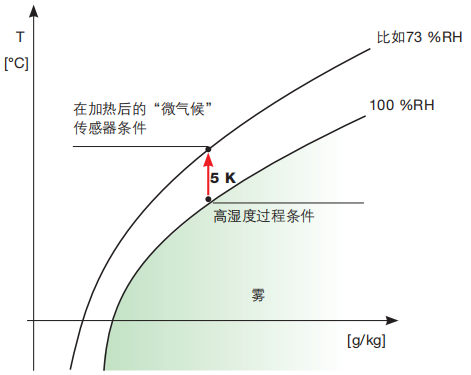

德图针对这种应用设计了一种独特的解决方案，采用数字探头6614。通过传感器加热功能，可以创造一个非常稳定的微气候环境，并在其中确保快速反应能力、高度精确的测量以及耐腐蚀性能。通过增加一个温度探头，可以测量实际过程温度，并在微处理器中计算过程湿度。

这种组合具有长期稳定性和高精度，迄今为止，是最出色的高湿度产品。德图开发了一种调校方法，可以确保在高湿度条件下达到最高精度。

微量湿度（亦即超低相对湿度或露点值）测量也是一种难度很高的测量任务。在这个领域，传统的湿度传感器受到限制，尤其是测量精度。

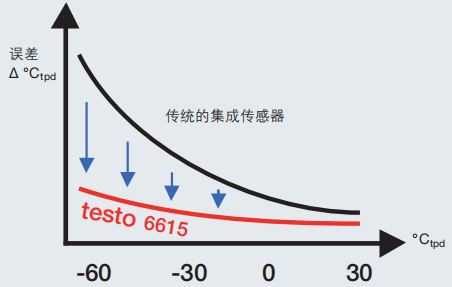

德图成功开发了一种特殊的传感器，该传感器基于自动调校功能，并具有非常出色的效果：可以测量-60 °C露点的低微量湿度（相当于在+25 °C/77 °F条件下的0.03 %RH）。这种数字探头testo 6615还能达到最高的精度。现在已经推出这种应用所需的相关附件：

借助这些部件，可以设定在任何压力（不超过PN16）下的传感器最佳流速，并达到最佳污染防护效果。可用于压缩空气以及干燥气体中的长期稳定微量湿度测量。

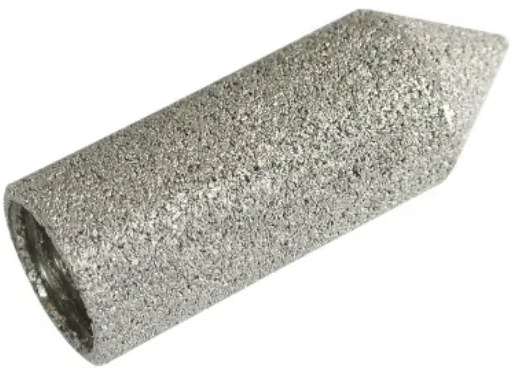

传感器提供针对多尘环境或较高流速的保护

• ✔ 结实的机械结构
• ✔ 良好的传感器保护功能
• ✔ 便于清洁

特殊属性

• ✔ 反应速度更快
• ✔ 在多尘环境下的保护功能受到限制
• ✔ 孔尺寸70 μm

• ✔ 在小于7m/s的速度下反应速度快（不适合多尘或高湿度环境）
• ✔ 尤其适合洁净室

该特殊保护帽M08设计用于过氧化氢环境中，其特别的优势在于：不会因为过滤而导致还原，因此过滤器不会出现饱和。可以长期保持良好的保护功能。因为采用了一种新型理念，所以还可以确定混合露点。

• ✔ 孔径100 μm

• ✔ 孔尺寸100 μm，传感器 具有高湿度和腐蚀性环境 保护功能，尤其适合连续 高湿度环境下的温度变化

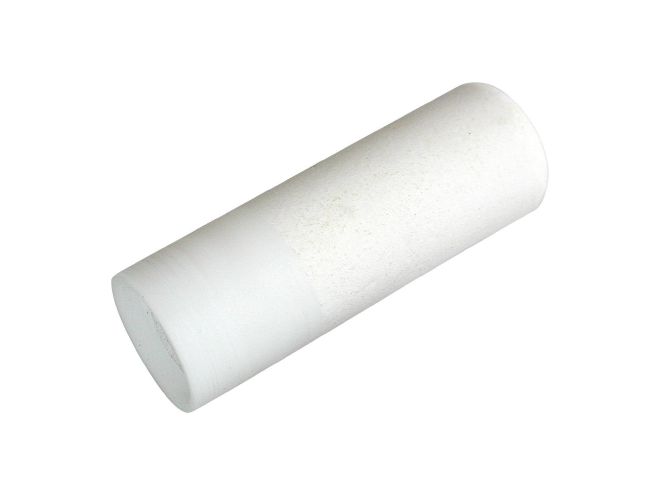

• ✔ 聚四氟乙烯保护盖，带1.5毫米冷凝滴孔
• ✔ 孔尺寸100 μm
• ✔ 用于无尘过程

• ✔ 聚四氟乙烯保护盖，带冷凝保护（0554 0166）和冷凝滴孔（0554 9913）
• ✔ 孔尺寸100 μm
• ✔ 用于无尘环境
