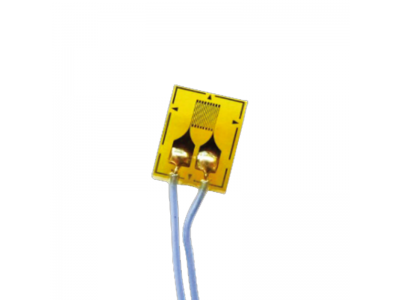

应变片

1.应变片的构造

应变片有很多种类。一般的应变片是在称为基底的塑料薄膜（15-16μm）上贴上由薄金属箔材制成的敏感栅（3-6μm），然后再覆盖上一层薄膜作成迭层构造。

2.应变片的原理

将应变片贴在被测定物上，使其随着被测定物的应变一起伸缩，这样里面的金属箔材就随着应变伸长或缩短。很多金属在机械性地伸长或缩短时其电阻会随之变化。应变片就是应用这个原理，通过测量电阻的变化而对应变进行测定。一般应变片的敏感栅使用的是铜铬合金，其电阻变化率为常数，与应变成正比例关系。单应变片仅能测量单个方向的应变，应变花使用多个应变片进行多个方向应变测量，更精确地测量被测表面的应变。

应变片技术参数

产品型号	敏感栅尺寸长×宽（mm）	胶基箔式应变计/花标称阻值Ω	灵敏度系数	精度等级
产品形式：单轴
BA120-1AA	0.5×0.5	120	2.08±1%	A
BA120-1AA	1×1	120	2.08±1%	A
BA120-1AA	1×0.5	120	2.08±1%	A
BA120-1AA	1×1	120	2.08±1%	A
BA120-2AA	2×1	120	2.08±1%	A
BA120-2AA	2×2	120	2.08±1%	A
BA120-3AA	3×2	120	2.08±1%	A
BX120-5AA	5×2	120	2.08±1%	A
BX120-6AA	6×1	120	2.08±1%	A
BX120-5AA	5×3	120	2.08±1%	A
BX120-10AA	10×2	120	2.08±1%	A
BX120-10AA	10×3	120	2.08±1%	A
BX120-15AA	15×3	120	2.08±1%	A
BX120-20AA	20×3	120	2.08±1%	A
BX120-30AA	30×3	120	2.08±1%	A
BX120-40AA	40×3	120	2.08±1%	A
BX120-60AA	60×3	120	2.08±1%	A
BX120-80AA	80×3	120	2.08±1%	A
BX120-100AA	100×3	120	2.08±1%	A
产品形式：二轴 90º
BX120-3BA	3×2	120	2.08±1%	A
BX120-5BA	5×2	120	2.08±1%	A
BX120-6BA	6×2	120	2.08±1%	A
BX120-5BA 5	5×3	120	2.08±1%	A
BX120-10BA	10×2	120	2.08±1%	A
产品形式：二轴 T型
BX120-2BB	2×2	120	2.08±1%	A
BX120-4BB	4×4	120	2.08±1%	A
产品形式：三轴 120°
BX120-2CD	2×1	120	2.08±1%	A
BX120-3CD	3×2	120	2.08±1%	A
BX120-5CD	5×2	120	2.08±1%	A
产品形式：三轴 45º
BA120-3CA	3×2	120	2.08±1%	A
BX120-3CA	3×2	120	2.08±1%	A
BX120-5CA	5×2	120	2.08±1%	A
BX120-10CA	10×3	120	2.08±1%	A
BX120-15CA	15×3	120	2.08±1%	A
BX120-30AA	30×3	120	2.08±1%	A
产品形式：四轴
BF120-3EB	3×3	120	2.08±1%	A
BF350-6EA	6×6	120	2.08±1%	A
其他
BX350-（15）KA	Φ15mm	350	2.08±1%	A
TA120-3AA（5%）	3×3	120	量程 5%	A
