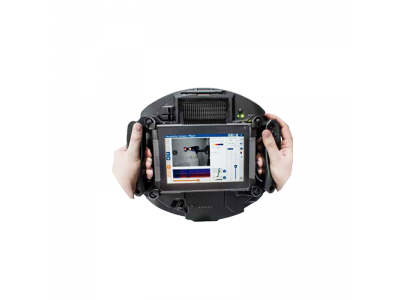

声学照相机
声学照相机又称声像仪、传声器阵列等。功能为声源定位，原理是用一组传声器(又称麦克风)同时接收声源发出的信号，通过声源定位算法获得声源位置和强度信息。广泛应用于汽车、航空、机床以及工业现场的噪声源定位中。
其主要原理是声全息和波束成形方法，以波束成形方法居多，配合摄像头获取的声源周围环境信息，能够直观的获得声源位置和强度，类似于对声音“照相”。
对于工程技术人员而言,最便捷的信息处理方式是通过视觉来完成。手持式声学照相机将复杂的声学信息可视化，在听觉和视觉之间建立高 效的联系，使对声学信号的分析和诊断变得简单。
声学照相机 技术参数
| 物理参数 | 尺寸 | 34x34x9.5cm (13.4x13.4x3.8inch) |
| 重量 | 约 3 kg (7 lb) | |
| 防水 | IP54 | |
| 防溢系统 | 防溢锁插孔 | |
| 电池供电 | ≥2.5小时 | |
| 三脚架插座 | 1/4 inch | |
| 按钮 | 4个操作按钮+1个电源开关按钮 | |
| 设备基座 | 4个橡皮垫 | |
| 温度范囤 | -40℃ to 60℃ (-40℉ to 140℉) | |
| 屏幕尺寸 | 7 inch/15.5x8.6 cm | |
| 显示设备 | 分所率 | 800x480 |
| 触控 | 10指电容式触控 | |
| 嵌入式控制器 | 处理器 | ARM A53 4x 1.2GHz |
| RAM | 1 GB | |
| 操作系统 | Linux for ARM | |
| 接口 | USB | 数据导出或者键盘鼠标接口 |
| Ethernet | 局域网，与laptop/PC端软件通讯 | |
| 音频 | 3.5mm耳机接口 | |
| 麦克风 | 64个数字MEMS麦克风 | |
| 传感器 | 测景频率范围 | 10 Hz～24 kHz |
| 声压 | max 120 dB | |
| 采样率 | 48 kHz | |
| 光学像机 | 分辨率 | 24 bit |
| 类型 | 数字 | |
| 分精率 | 320x240（50fps） 或 640x480（16fps） | |
| 照明 | 4 LEDs | |
| 孔径角 | ±38° | |
| 快门 | 全局快门 | |
| 电源 | 供电 | 电源适配器 |
| 电池 | 锂离子电池 | |
| 电源管理 | 可同时工作与充龟(充电器与电源管理集成，无需外接充电器) |
声学照相机 软件特点
| 操作系统 | Linux（同时提供windows软件） |
| HMI | 触控屏或者鼠标键盘，耳机 |
| 100帧每秒声学成像，50帧每秒光学成像 | |
| 在线分析 | 声学图片、光学图片、声学图和频谱 |
| 倾听设定位置的本地声音 | |
| 测试过程中设置标记 | |
| 可选10s、30s、60s的数据自动记录，或者手动记录 | |
| 离线分析 | 离线分析模式 |
| 逐帧浏览声成像结果 | |
| 保存或加载测试项目 | |
| 数据导出 | 数据回放 |
| 倾听设定位置的本地声音 | |
| 参数设置 | mp4 （视频〉 |
| wav （音频〉 | |
| jpg （图片） | |
| 测试距离设置 | |
| 频率范围设置 | |
| 动态范围设置 | |
| 多种缩放模式（off/auto/smart） |
