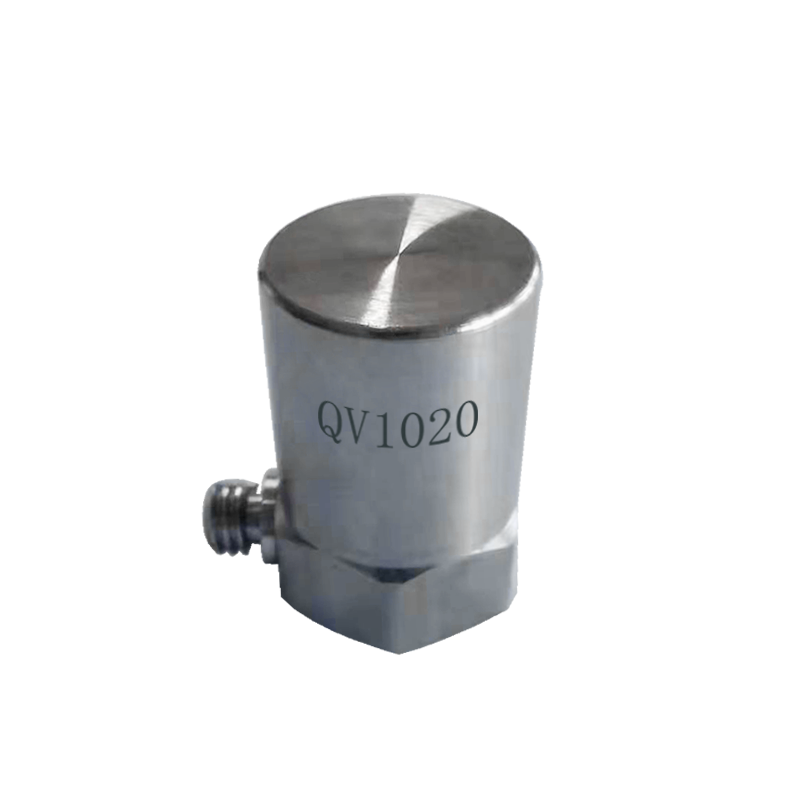

IEPE型振动传感器 QV1020
QV系列的加速度计属于IEPE型振动传感器，是专门为高铁、汽车、航空、航天、 能源等领域的NVH测试所开发研制的振动传感器，适合于多通道NVH测试，整车模态实验等。 因其频响宽、动态范围大、可靠性高、使用方便，可以与市场上通用的各大厂商数据采集器兼容使用。
- ● 土木工程一般是低频振动，加速度传感器频率响应范围可选择 0.2Hz～1kHz。
- ● 机械设备一般是中频段，可根据设备转速、设备刚度等因素综合估算振动频率，选择0.5Hz～5kHz 的加速度传感器。
IEPE型振动传感器 QV1020 技术参数
| 型号 | IEPE型振动传感器 QV1020 |
| 类型 | 单轴 |
| 量程 g | ±20 |
| 灵敏度 mV/g | 250 |
| 频响范围 Hz | 0.2~20000 |
| 谐振频率 KHz | 30 |
| 外形尺寸 mm | 六方13.5高21/六方13.5高28.5 |
| 输出方式 | M5 |
| 重量 g | 31 |
| 用途特征 | 通用测振 L5 侧端&顶端 |
| 应用场景/适用行业 | 科研实验，通用测试 |
| 最大横向灵敏度 | ≤5% |
| 工作温度范围 °C | -40~+120 |
| 工作电压 V | +12~+24（IEPE） |
| 壳体材料 | 不锈钢 |
IEPE型振动传感器 QV系列 技术参数
| 型号 | 类型 | 量程 g |
灵敏度 mV/g |
频响范围 Hz |
谐振频率 KHz |
外形尺寸 mm |
输出方式 | 重量 g |
| QT1002 | 单轴 | ±2 | 500 | 0~400 | 15 | 正方28*28高10 | M5 | 22 |
| QV1004 | 单轴 | ±4 | 1200 | 0.1~1000 | 12 | 六方34高53 | M8 | 100 |
| QV1005 | 单轴 | ±5 | 1000 | 0.2~15000 | 25 | 六方17高26/六方17高33 | M5 | 34 |
| QV1010 | 单轴 | ±10 | 500 | 0.2~15000 | 27 | 六方16高24.5/六方16高31 | M5 | 31 |
| QV1010-2 | 单轴 | ±10 | 500 | 0.2~8000 | 27 | 八方23高45 | M5 | 75 |
| QV1010-3 | 单轴 | ±10 | 500 | 0.2~10000 | 3 | 六方23高56 | 5/8-24 UNEF | 95 |
| QV1020 | 单轴 | ±20 | 250 | 0.2~20000 | 30 | 六方13.5高21/六方13.5高28.5 | M5 | 31 |
| QV1025 | 单轴 | ±25 | 200 | 0.2~20000 | 30 | 六方13.5高21/六方13.5高28.5 | M5 | 18 |
| QV1050 | 单轴 | ±50 | 100 | 0.5~12000 | 30 | 六方17高36 | TNC | 31 |
| QV1050-2 | 单轴 | ±50 | 100 | 0.2~20000 | 35 | 六方13.5高21/六方13.5高28.5 | M5 | 18 |
| QV1050-3 | 单轴 | ±50 | 100 | 0.2~10000 | 15 | 六方23高56 | 5/8-24 UNEF | 90 |
| QV1050-4 | 单轴 | ±50 | 100 | 0.2~8000 | 30 | 八方23高45 | M5 | 75 |
| QV1080 | 单轴 | ±80 | 100 | 0.2~10000 | 13 | 六方23高56 | 5/8-24 UNEF | 90 |
| QV1100 | 单轴 | ±100 | 50 | 0.2~20000 | 35 | 六方13.5高21/六方13.5高28.5 | M5 | 18 |
| QV1100-2 | 单轴 | ±100 | 50 | 0.2~10000 | 30 | 六方17高36 | M5 | 31 |
| QV1100-3 | 单轴 | ±100 | 50 | 0.2~8000 | 25 | 六方17高39 | M5 | 32 |
| QV1100-4 | 单轴 | ±100 | 50 | 0.2~8000 | 30 | 八方23高45 | M5 | 75 |
| QV1100-5 | 单轴 | ±100 | 50 | 0.2~10000 | 12 | 六方23高56 | 5/8-24 UNEF | 90 |
| QV1125 | 单轴 | ±125 | 40 | 0.5~12000 | 25 | 六方17高39 | TNC | 32 |
| QV1500 | 单轴 | ±500 | 10 | 0.2~15000 | 30 | 六方13.5高21/六方13.5高28.5 | M5 | 12 |
| QV11000 | 单轴 | 1000 | 5 | 0.2~15000 | 30 | 六方13.5高21/六方13.5高28.5 | M5 | 12 |
| 型号 | 用途特征 | 应用场景/适用行业 | 最大横向 灵敏度 |
工作温度范围 °C |
工作电压 V | 壳体材料 |
| QT1002 | 压阻 低频 铝 | 土木工程 | ≤5% | -40~+120 | +12~+24（IEPE） | 铝合金 |
| QV1004 | 直接出线 | 土木工程，轮船行业 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1005 | 通用测振 L5侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1010 | 通用测振 L5侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1010-2 | 工业测振 TNC顶端磁坐一体 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1010-3 | 磁电双屏蔽隔离绝缘 | 抗电磁干扰的各类实验 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1020 | 通用测振 L5 侧端&顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1025 | 通用测振 L5 侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1050 | 工业测振 TNC顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1050-2 | 通用测振 L5 侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1050-3 | 磁电双屏蔽隔离绝缘 | 抗电磁干扰的各类实验 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1050-4 | 工业测振 TNC顶端磁坐一体 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1080 | 磁电双屏蔽隔离绝缘 | 抗电磁干扰的各类实验 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1100 | 通用测振 L5 侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1100-2 | 工业测振 TNC顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1100-3 | 工业测振 TNC顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1100-4 | 工业测振 TNC顶端磁坐一体 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1100-5 | 磁电双屏蔽隔离绝缘 | 抗电磁干扰的各类实验 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1125 | 工业测振 TNC绝缘 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV1500 | 通用测振 L5 侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
| QV11000 | 通用测振 L5 侧端/顶端 | 科研实验，通用测试 | ≤5% | -40~+120 | +12~+24（IEPE） | 不锈钢 |
