德国palas 纳米粒子测量系统urange 2000

德国palas 纳米粒子测量系统urange 2000

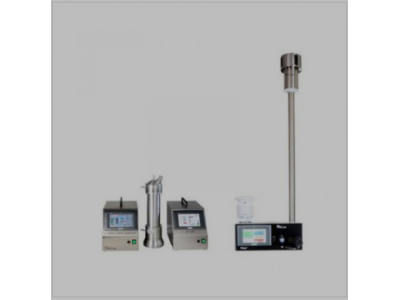

>palas U-RANGE结合两个系统，可连续测量8 nm至40μm尺寸的气载颗粒。

>U-SMPS是用于极其精确地测量纳米粒度分布的标准系统。根据分类器（DEMC）的电迁移率选择气溶胶颗粒，然后通过冷凝颗粒计数器（UF-CPC）进行计数。 Wiedensohler教授（德国IfT莱比锡）开发了Palas®的算法，用于对测量数据进行反演以产生U-SMPS粒度分布。

>Fidas®200是用于环境空气质量测量的细粉尘测量系统，适合用于监管目的。它使用成熟的单粒子光散射测量技术，并配备输出稳定、寿命长的LED光源。

>除了测量300 nm至40μm尺寸范围内的粒度分布外，它还能连续并同时测定以下PM组分：PM1，PM2.5，PM4，PM10和TSP（PMtot）。

>Fidas®200还配备一个过滤器支架，用于插入绝对过滤器（直径47或50毫米）。举例来说，这能够对气溶胶的成分进行随后的化学分析。

>用户可以使用触摸屏上的图形用户界面来操作U-RANGE。 DEMC分类器中的电压连续变化，从而导致每个大小通道的计数统计通量更高。另外，它可以实现每十个一组最多64个尺寸通道的高尺寸分辨率。集成的数据记录器允许在设备上线性和对数显示测量值。

>随附的评估软件提供各种数据评估（各种统计和平均值）以及导出功能。

>palas U-RANGE通常作为独立设备运行，但也可以使用各种接口（USB，LAN，WLAN，RS-232 / 485）连接到计算机或网络。

>在涉及 U-RANGEE的应用中，准确的尺寸确定和可靠的性能至关重要。所有组件都通过严格的质量保证测试，并在内部组装。

>U-RANGE测量结果是U‐SMPS和Fidas®的结果组合，可以在触摸屏上完全显示和分析。最多可以比较8个测量值（图1）。

>图1：U-RANGE触摸屏上的测量数据图形显示为蓝色：开始工作之前生产设施内的室内空气浓度；红色：开始工作后在同一地点进行测量。

图2：U-SMPS的工作原理

>U-SMPS的工作原理（图2）：气溶胶在进入粒度分类器（DEMC柱）之前经过调节（例如干燥、中和）。然后，气溶胶通过入口导入DEMC色谱柱。沿着外部电极的气溶胶流在此与护套气流仔细合并。鞘空气是干燥、无颗粒的载气（通常是空气），其体积大于连续在闭环中循环的气溶胶体积。鞘空气与样品空气的体积比决定尺寸分类器的分离能力。

Fidas®细粉尘测量系统的工作原理（图3）：

图3：Fidas®的工作原理

>通过施加电压在内和外电极之间产生径向对称的电场。内电极在末端带有小缝隙，带正电。通过平衡每个粒子上的电场力及其在电场中的空气动力学阻力，带负电的粒子被转移到正电极。

>在工作中，电压和电场连续变化。具有适当电迁移率的颗粒穿过狭缝，由冷凝颗粒计数器（UF-CPC）进行计数。

图4：PDAnalyze评估软件测量室内空气浓度并显示浓度数值。蓝色：来自U-SMPS的数据，红色：来自Fidas®的数据

用户界面和软件

>基于持续的客户反馈，用户界面和软件的设计旨在实现直观的操作、实时控制以及测量数据和参数的显示。系统配备集成的数据记录器，并支持网络功能。

>随附的PDAnalyze评估软件提供完善的分析和导出功能。可以使用许多可用选项来显示和评估测量数据。这些功能可以分别显示和评估U-SMPS和Fidas®系统中的数据（图4）。

德国palas 纳米粒子测量系统urange 2000:规格参数

接口	USB，以太网，Wi-Fi，RS-232 / 485
尺寸通道	最高120（32 /衰减）
时间分辨率	3分钟
体积流量	4.8升/分钟
用户界面	触摸屏，800•480像素，7英寸
电源	115/230 V，50/60赫兹
外型尺寸	9英寸或18.5•45•32厘米（高•宽•深，Fidas®），33•38•24厘米（高•宽•深，UF-CPC），15•57厘米（ø底座•高，U- SMPS柱），33•38•24厘米（高•宽•深，U-SMPS控制单元）
重量	约9.3千克（Fidas®，U-SMPS色谱柱） 12.9公斤（U-SMPS控制单元） 10公斤（U-SMPS UF-CPC）
数据记录仪存储	4 GB
软件	PD分析
体积流量（鞘空气）	2.5 – 10升/分钟
工作液体	丁醇，异丙醇，水或其他（UF-CPC）
粒径范围	8 – 40,000 nm
