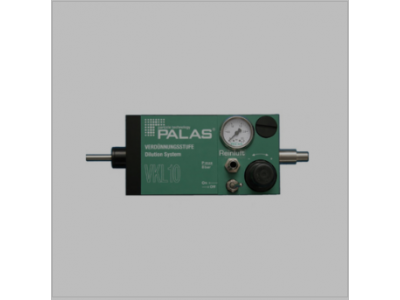

德国palasVKL10稀释系统进口气溶胶稀释器
v10 kl系列稀释系统可以以确定和可靠的方式通过稀释系数01:10降低气雾剂的浓度，也可以降低高浓度的气雾剂的浓度。
Palas®VKL 10稀释系统用于垂直操作，其粉末和烟尘的粒径范围最大为20 µm。通过多个VKL级联系统可实现高达1：100,000的稀释系数。
功能原理：
-
无颗粒空气（体积流量VR）通过吸嘴连通的环形通道进行循环。因此，根据伯努利方程，在吸嘴处产生体积流量VAn。
稀释系数VF根据以下公式计算
Palas®级联稀释系统的粒径分布的代表性稀释度
VDI报告数量（从1973年到2007年）从计量学上证明，使用Palas®稀释系统，可以实现可重现的气溶胶稀释（低至VF 100,000 ）。
简单的现场功能测试
通过此简单的测试设置，任何人都可以检查Palas®级联稀释系统：
首先，通过稀释步骤进行颗粒测量。在此重要的是气溶胶浓度例如待测实验室空气不超过重合效应极限（可检测气溶胶浓度）。在第二步中，待测稀释步骤串联（级联）。为了检查测试步骤（位置2）的稀释系数，将位置1处的测量结果中的总颗粒数除以位置2处的总颗粒数。
实验装置
位置1：实验室空气
位置2：实验室空气
VKL 100用于通过OPC进行无重合效应的测量； VKL 10已经过测试。
稀释系数的计算
假设第一次测量不受重合误差的影响，并且被测试的稀释系统正在运行（未受污染），则确定稀释系数约为10。如果不是这种情况，则测量1中可能存在重合效应。在这种情况下，必须降低气溶胶浓度或使用另外的稀释步骤。另一种可能性是待测试的稀释步骤受污染。在这种情况下，必须清洁设备并重复测试。
测量示例
| Particle class in µm | Number Pos.1 |
| 0.2 | 151648 |
| 0.3 | 71604 |
| 0.5 | 4305 |
| 0.7 | 360 |
| 1.0 | 82 |
| 2.0 | 16 |
| 3.0 | 1 |
| 5.0 | 0 |
| Sum | 228016 |
| Particle class in µm | Number Pos.2 |
| 0.2 | 15166 |
| 0.3 | 7290 |
| 0.5 | 524 |
| 0.7 | 65 |
| 1.0 | 21 |
| 2.0 | 3 |
| 3.0 | 0 |
| 5.0 | 2 |
| Sum | 23071 |
表1：Palas®稀释系统的技术特性
| TYPE | Dilution factor* Vf | Pressure - resistant up to 10 bar |
Chemically resistant | Heatable up -℃ | dp max in µm | Compressed air 4-8 bar | Cascadable | Voltage |
| DC 100 | 10,100 | <5 | 115V/230V | |||||
| DC 1000 | 10,100,1000 | <5 | 115V/230V | |||||
| DC 10000 | 10,100,1000,10000 | <5 | 115V/230V | |||||
| KHG 10 | 10 | x | 150 | <20 | x | x | 115V/230V | |
| KHG 10 D | 10 | x | x | 150 | <20 | x | x | 115V/230V |
| PMPD 100 | 100 | x | 200 | <5 | x | 115V/230V | ||
| PMPD1000 | 1000 | x | 200 | <5 | x | 115V/230V | ||
| VDD 10 | 1-10 | <10 | x | 115V/230V | ||||
| VKL 10 | 10 | <20 | x | x | ||||
| VKL 10 E | 10 | x | <20 | x | x | |||
| VKL 10 ED | 10 | x | x | <20 | x | x | ||
| VKL 10 V | 10 | <20 | x | x | ||||
| VKL 27 | 27 | <10 | x | x | ||||
| VKL 100 | 100 | <2 | x | x |
德国palasVKL10稀释系统进口气溶胶稀释器:优点
- ■Palas®的稀释系统具有明确的特征。每个单独的设备都有一份校准证书备案。
- ■稀释步骤可提供暂时恒定的代表性稀释度（稀释系数为10和100）。
- ■稀释系统可以按照100、1,000、10,000和100,000的稀释因子进行级联
- ■压缩空气消耗低，例如四个VKL 10系统仅需128 升 /分钟，稀释倍数为10,000
- ■稀释步骤可与所有常见的粒子计数器组合使用。
- ■使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀释系统，等压稀释超压高达10 bar/等温稀释高达120°C
- ■ 简单的现场功能测试
德国palasVKL10稀释系统进口气溶胶稀释器: 应用领域
- ■使用计数测量方法确定分离效率，例如带烟尘过滤器或HEPA / ULPA过滤器
- ■洁净室、分离器和安全工作台的泄漏测试和验收测量
- ■环境与气候研究
- ■吸入毒理学
- ■气溶胶测量技术：柴油机废气、切屑、冷却剂气溶胶、焊缝烟雾、油滴、过滤器和惯性分离器的供试气溶胶
德国palasVKL10稀释系统进口气溶胶稀释器:规格参数
| 外型尺寸 | 100 • 245 • 100 mm |
| 重量 | approx. 4 kg |
| 稀释系数 | 1 : 10 |
| 等速吸嘴 | 0.028 – 0.06 升/分钟、 0.23 – 0.5 升/分钟、 0.6 – 1.6 升/分钟、2 – 5 升/分钟、 28 升/分钟=> 15 – 37升/分钟 |
| 最大粒径 | < 20 µm（烟尘） |
| 特殊功能 | 级联 |
| 体积流量（清洁空气） | 18 – 45 升/分钟 |
| 体积流量（吸入流量） | 2 – 5 升/分钟 |
| 压缩空气供应 | 4 – 8 bar |
