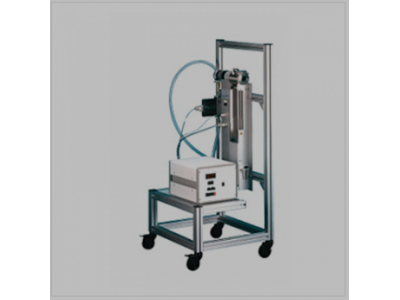

德国palas RBG 2000
> 对于许多研究、开发、质量保证以及颗粒测量设备校准方面的应用中，都需要由粉末生成低浓度固体颗粒气溶胶
>25年多以来，RBG系统已经在全世界成功用于可靠分散非粘性粉末，例如矿物粉尘，活性药物成分，花粉等，尺寸范围< 100 µm，并且具有< 100 nm的细颗粒组分。单片固体材料（例如黑板粉笔），可以以最优计量一致性均匀分散。
>RBG 2000 与 RBG 1000之间的差别使得RBG 2000成为选定的供料储罐，因为它比储罐RBG 1000更长，且具有更大的直径。RBG 2000供料储罐的填充水平为180 mm。因此，与RBG 1000相比，RBG 2000的特别优势在于，在相同质量流量的情况下，计量时间可以延长3倍以上。由于可以快速和方便地更换供料储罐，因此可在约200 mg/h – 560 g/h的质量流量范围内以最佳计量一致性扩散。
>可选：耐压高达 3 bar
>启动
>需扩散的粉末逐渐注入到圆筒式固体物料储罐，并使用夯实机压缩。填充的储罐被插入RBG上的分散头，已在填充水平上均匀压缩的粉末以精确控制的供料速率输送到旋转刷上。可调的体积流量使得精密编织的精密刷以非常高的速度移动，并将颗粒从刷子中拉出。
>计量
>计量是基于在供料活塞上精确控制的供料速率来进行。所需的质量流量可根据储罐的横截面积，精确调节的供料活塞供料速率，以及储罐中粉末结构紧凑的密度来轻松和可重复地定义。
-
图1：RBG系统示意图
-
>分散头组件包括扩散头，分散盖，精密刷，以及固体物料储罐
-
图2：使用welas® digital 2000时的粒径分布
-
>分散
>分散头组件包括扩散头，分散盖，精密刷，以及固体物料储罐
-
图3：A型分散盖
-
>可以使用两种不同的分散盖进行最佳分散（参见图3，更多详情请参见“配件”），包括：A型和D型。
| RBG 1000 | ||||
| Reservoir Ø | Fill quantity | Feednrate 1 mm/h | Feednrate 5 mm/h | Feednrate 700 mm/h |
| 7mm | 2.7g | 38mg/h | 190mg/h | 27g/h |
| 10mm | 5.5g | 79mg/h | 395mg/h | 55g/h |
| 14mm | 10.8g | 154mg/h | 770mg/h | 107g/h |
| 20mm | 22g | 314mg/h | 1570mg/h | 219g/h |
| 28mm | 43g | 616mg/h | 3080mg/h | 430g/h |
| RBG 2000 | ||||
| 16mm | 36g | 0.2g/h | 1g/h | 140g/h |
| 20mm | 56g | 0.3g/h | 1.5g/h | 220g/h |
| 28mm | 110g | 0.6g/h | 3g/h | 430g/h |
| 32mm | 114g | 0.8g/h | 4g/h | 562g/h |
表2：分散盖
| Partice size | Reservoir Ø | Volume flows | |
| Cover A | <0.1-100µm | 7-32mm | 2-5m3/h |
| Cover B | <0.1-100µm | 7,10-14mm | 1-2.5m3/h |
| Cover C | <0.1-100µm | 7mm | 0.5-1.2m3/h |
| Cover D | 200-1000µm | 7-32mm | 2-5m3/h |
表3：不同版本的RBG系统
I=吸入版本
D=耐压版本
G=低供料速率版本
L=可轻松拆卸和可称重计量单元
S=氮气版本
| Feed rate mm/h | Reservoir Ø mm | Reservoir leght mm | |
| RBG 1000 | 700 | 7-28 | 70 |
| RBG 1000 D | 700 | 7-20 | 70 |
| RBG 1000 G | 300 | 7-28 | 70 |
| RBG 1000 GD | 300 | 7-20 | 70 |
| RBG 1000 L | 700 | 10.14 | 70 |
| RBG 1000 SD | 700 | 7-20 | 70 |
| RBG 1000 SG | 300 | 7-20 | 70 |
| RBG 1000 I | 700 | 7-28 | 70 |
| RBG 1000 ID | 700 | 7-20 | 70 |
| RBG 1000 ISD | 700 | 7-20 | 70 |
| RBG 2000 | 700 | 16-32 | 180 |
| RBG 2000 D | 700 | 16,20,28 | 180 |
| RBG 2000 SD | 700 | 16,20,28 | 180 |
>脉冲模式
>RBG系统的结构设计允许以“粉末”/“无粉末”脉冲模式操作，周期长度范围可低至一秒。该功能可通过“停止/开始”和“向前”键手动设置，或通过电动定时器开关自动设置。
>所有RBG版本可选择使用远程或计算机进行控制。
德国palas RBG 2000 D:优点
- ■最佳的短期和长期计量恒定性
- ■ 与RBG 1000相比，计量时间加倍
- ■ 可以分散几乎任何非粘性粉尘
- ■ 可以方便地更换不同的固体物料储罐和分散盖
- ■ 可以方便地确定和调整质量流量
- ■ 可以比RGB 1000调节更高的质量流量
- ■ 脉冲模式
- ■ 易于清洁
- ■ 操作快速简单
- ■ 功能可靠
- ■ 低维护
- ■ 减少您的运营费用
德国palas RBG 2000 D:应用领域
- ■ 过滤器行业
- ■ 测定分级分离效率
- ■ 确定总分离效率
- ■长期除尘
- ■ 滤料和组装好的过滤器
- ■ 粉尘过滤器
- ■ 真空吸尘器和真空过滤器
- ■车辆内部过滤器
- ■ 发动机空气过滤器
- ■ 校准颗粒测量设备
- ■ 流量可视化
- ■ 吸入实验
- ■ 用于LDV、PIV等的示踪粒子
- ■ 表面涂层
德国palas RBG 2000 D:规格参数
| 体积流量 | 2.5 – 5.0 m3/h |
| 电源 | 115/230 V, 50 – 60 Hz |
| 外型尺寸 | 1,160•530•500毫米（高•宽•深） |
| 重量 | 大约 40 千克 |
| 颗粒材质 | 非粘性粉末和散料 |
| 计量时间 | 几个小时不停 |
| 最大颗粒数浓度 | 大约107 颗粒/cm3 |
| 质量流量（颗粒） | 1 – 560 g/h (假定夯实密度为1 g/cm3) |
| 粒径范围 | 0.1 – 100 µm |
| 载气/分散气 | 随机（通常为空气） |
| 预压 | 4 – 8 bar |
| 供料速率 | 5 – 700 mm/h |
| 储罐直径 | 16, 20, 28, 32 mm |
| 最大反压 | 200 mbarg |
| 储罐长度 | 180 mm |
| 分散盖 | A型、D型 |
| 压缩空气连接 | 快速连接器 |
| 气溶胶出口连接 | A型分散盖: Ø内侧= 5 mm, Ø外侧= 8 mm; D型分散盖: Ø内侧= 5 mm, Ø外侧 = 8 mm |
| 充装量 | 36 g (储罐 Ø = 16 mm), 56 g (储罐Ø = 20 mm), 110 g (储罐 Ø = 28 mm), 144 g (储罐 Ø = 32 mm) |
