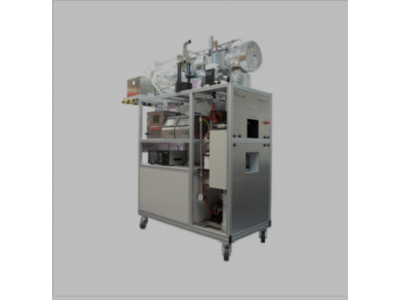

德国palas MFP 3000 HF
>使用新的MFP 3000 HF，现在还可以设置相对湿度（范围10 – 80 %）或温度（范围-10 ~ 50 °C）。与标准模式相比，流入速度已经扩展至4 cm/s – 2 m/s的范围。
>MFP 3000 HF用于确定在实际空气条件下的过滤器参数，例如：
- ■滤料在不同流入速度下的压差
- ■在定义空气体积流量下的分级分离效率和压差
- ■ 压差和成分在定义空气体积流量下的效率
- ■在规定空气体积流量和更高压差下的粉尘保持能力和相关的重量分析效率
空气调节
>凭借MFP 3000 HF，为此目的实施了一种新的试验台概念，它对空气调节提供了特别稳定的数据。这包括等温测量链以防止测试通道中的颗粒，以及在采样和颗粒测量过程中出现蒸发和冷凝效应。为此，MFP 3000 HF配备了主动冷却和加热器件，使得空气调节几乎不受实验室中气候条件的影响。
气溶胶生成
>MFP 3000系列模块化系统可实现使用不同测试气溶胶颗粒，例如盐颗粒，DEHS颗粒和类似于ISO A2 Fine的测试粉尘。气溶胶生成的特点是气溶胶浓度与所产生的粒径分布之间非常高的一致性。
气溶胶测量范围：5 nm – 40 µm
>U-SMPS 2100粒度仪首次集成到MFP 3000系列，用于测量范围5 nm – 1 µm的纳米颗粒。MFP 3000 HF配备了在原料气体与清洁气体测量点之间自动/手动切换的功能。
>光散射光谱仪Promo® 3000 HP在200 nm – 40 µm范围内进行清晰的粒度测量，并且取决于所选传感器，还可以在高达5000 mg/m3 (SAE 细粉尘)的高浓度或低浓度中进行测量，以确定初始分级分离效率。
-
>采样和布局
图4：示例：保持时间测量
-
>垂直布局允许甚至大颗粒（最大40 µm）通过滤料进行过滤。在原料和清洁气体方面，为原料和清洁气体传感器提供等速采样探头。
>上料/保持时间测量并记录压力损失曲线
- ■除尘过程中分级分离效率的测量性能； 可以预先选择压力损失或测量时间作为中止标准
- ■与压力损失或时间有关的预选负荷应用步骤
- ■重力式分离效率测定
- ■以图表和表格形式确定和显示压力损失曲线和保留曲线，显示80％和90％分离效率时的粒径提供了更多信息。
- ■不同加料步骤中分级分离效率比较
- ■缩短测量时间，例如通过增加气溶胶浓度
-
>自动化
图3：示例：分级分离效率的比较
-
>MFP 3000已集成了质量流量控制器，用以控制体积流量。体积流量由FTControl过滤器测试软件自动监测和控制。集成传感器的数据，例如过滤器的体积流量、温度、相对湿度和压差，也会在过滤器测试期间自动记录。
>测量分级分离效率
- ■全自动测量分级分离效率
- ■使用Promo®系统在整个测量范围内(0.2 – 40 µm),清楚地展示滤料的分离效率。
- ■高的测量重现性和可重复性突显分离效率的微小差异。
- ■由于使用了优化的气溶胶，每次分离效率测量的测量时间较短，约为2分钟
- ■分离效率曲线的简单比较，也可以计算平均值
德国palas MFP 3000 HF:优点
- ■可设置的相对湿度：10 ‒ 80 %
- ■ 空气体积流量的温度调节：20 - 35 °C (-10 ~ 50 °C 按要求提供)
- ■ 将流入速度扩展至4 cm/s ‒ 2 m/s
- ■将U-SMPS集成到MFP 3000 HF中，可以将MFP 3000过滤器效率测量的尺寸范围扩展至10 nm ‒ 40 µm
- ■ 在原料气体和纯净气体中进行的准同时颗粒测量
- ■ 可无需稀释地测量Cn max=106 颗粒/cm3
- ■ 国际可比的测量结果，测试系统的高分销范围
- ■ 测试程序具有最高的可重现性
- ■ 各种测试气溶胶易于使用，例如SAE Fine 和 Coarse NaCl/KCl, DEHS
- ■ 在上料测试中，分级分离效率测量可实现高达> 1000 mg/m3的 ISO 细粉尘或 > 5000 mg/m3的 ISO 粗粉尘的最高原料气体浓度
- ■灵活的过滤器测试软件FTControl
- ■ 针对压力损失测量，分级分离效率测量和上料测量的序列程序
- ■灵活的过滤器测试软件FTControl
- ■ 针对压力损失测量，分级分离效率测量和上料测量的序列程序
- ■ 易于操作，即使是未受过培训的人员也可快速入门
- ■设置时间短
- ■ 清洁和校准可由客户自己进行
- ■ 测量技术组件易于使用，并且可用于其他应用
- ■对于移动使用，便于在滚轮上移动
- ■ 功能可靠
- ■ 证明单独组件和整个系统在初步验收和交货时具有清晰的功能
- ■ 低维护
- ■ 减少您的运营费用
德国palas MFP 3000 HF:应用领域
- ■在产品开发和产品监测期间，使用各种相对湿度和温度对滤料和小型过滤器元件进行测试
- ■测试选项是基于ISO 11155-1 / DIN 71460-1 (舱内空气过滤器), ISO 5011 (引擎预空气过滤器), ISO 16890 / EN779 / ASHRAE 52.2 (室内空气过滤器), EN 1822-3 (HEPA 过滤器), CEN EN 143以及各种版本的其他标准。
- ■测试模拟
- ■车内空气过滤器或引擎空气过滤器在高温，多尘和干燥或极端潮湿条件下
- ■ 发电厂涡轮空气过滤器（例如在恶劣气候条件和高湿度下暴露于海岸盐分的设备）
- ■室内空气过滤器在夏季（温暖和潮湿/干燥）以及冬季（寒冷/潮湿/干燥）的性能
- ■ 滤料中的冰形成性能
德国palas MFP 3000 HF:规格参数
| 测量范围（尺寸） | 0.2 – 40 µm (Promo® 系统), 5 – 1 µm (U-SMPS 系统) |
| 体积流量 | 1.2 – 72 m3/h (抽吸模式) |
| 外型尺寸 | 2,300•800•2,000毫米（高•宽•深） |
| 温度调节 | 20 – 35 °C (-10 – 50 °C 根据要求提供) |
| 湿度控制 | 10 – 80 % |
| 流入速度 | 4 – 200 cm/s |
| 压差测量 | 0 – 20,000 Pa |
| 滤料测试区 | 100 cm2 |
| 气溶胶 | 粉尘（例如SAE粉尘），盐（例如NaCl，KCl），液体气溶胶（例如DEHS） |
| 气溶胶浓度 | 对于SAE细粉尘，无需额外稀释即可高达1,000 mg/m3 (ISO A2 细粉尘) |
| 压缩空气供应 | 6 – 8 bar |
