德国palas MFP 3000 FTD过滤介质测试系统
-

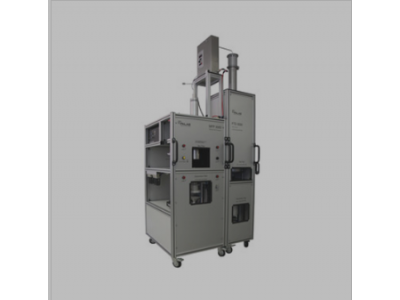

图1：MFP 3000 FTP
-
>MFP 3000 FTD过滤器试验台包括MFP 3000，其测试表面积为100 cm2，以及附加的管道FTD 3000，其测试表面积为400 cm2，它们可以轮流工作。
>MFP 3000 FTD以抽吸模式工作。即使在高流入速度下，也确保特别均匀的粉尘层的形成。
-
>采样和布局
图4：示例：保持时间测量
-
>垂直布局允许甚至大颗粒（限值40 µm）通过滤料进行过滤。在原料和清洁气体方面，为原料和清洁气体传感器提供等速采样探头。
>负荷/保持时间测量并记录压力损失曲线
- ■除尘过程中分级分离效率的测量性能； 可以预先选择压力损失或测量时间作为中止标准
- ■与压力损失或时间有关的预选负荷应用步骤
- ■重力式分离效率测定
- ■以图表和表格形式确定和显示压力损失曲线和保留曲线，显示80％和90％分离效率时的粒径提供了更多信息。
- ■不同加料步骤中分级分离效率比较
- ■缩短测量时间，例如通过增加气溶胶浓度
-
>自动化
图3：示例：分级分离效率的比较
-
>MFP 3000配备了集成质量流量控制器，可用于控制体积流量。体积流量由FTControl过滤器测试软件自动监测和控制。集成传感器的数据，例如过滤器的体积流量、温度、相对湿度和压差，也会在过滤器测试期间自动记录。
>测量分级分离效率
- ■全自动测量分级分离效率
- ■使用Promo®系统在整个测量范围内(0.2 – 40 µm),清楚地展示滤料的分离效率。
- ■高的测量重现性和可重复性突显分离效率的微小差异。
- ■由于使用了优化的气溶胶，每次分离效率测量的测量时间较短，约为2分钟
- ■分离效率曲线的简单比较，也可以计算平均值
>我们的质量详情
- ■1.产生多种的气溶胶，这要归功于使用的粉尘、KCl/NaCl、DEHS等不同分散剂；缩短测量时间是可能的，例如通过增加粉尘浓度
- ■2.混合空气，可对入流速度进行调节，范围2 – 20 cm/s (FTD 3000)；可选：瞬时入流
- ■3.光散射光谱仪Promo® 3000，用于在高达5000 mg/m3 (SAE Fine)的高浓度和低浓度下进行清晰颗粒测量，以确定初始分级分离效率
- ■4.清洁气体传感器
- ■5.原料气传感器
- ■6.移动式气动过滤器支架，用于快速拆卸和装载试验台：对于FTD 3000,其面积为400 cm2
- ■7.重力式过滤器支架，可快速简便地评估重量分离效率。
德国palas MFP 3000 FTD过滤介质测试系统:优点
- ■FTD 3000中的其他测试通道
- ■ 增强非均质滤料的可比性
- ■可选：FTD 3000还可用作独立设备（特别型号）而无需MFP 3000
- ■可以直接连接到MFP 3000 2通道的抽吸和压缩空气连接：1个抽吸通道，1个压缩空气通道
- ■几乎同时测量原料和清洁气体中的颗粒
- ■粒度测量范围为0.2 – 40 µm
- ■可无需稀释地测量Cn max=106 颗粒/cm3
- ■ 全球范围可比较的测量结果
- ■ 广泛分布的测量系统
- ■ 测试方法的高重现性
- ■易于使用不同的测试气雾剂，例如SAE粗粉、NaCl/KCl、DEHS
- ■ 在负载测试中，测量分级分离效率时原料气体浓度可达> 1000 mg/m^3 (ISO 细颗粒) 或 > 5000 mg/m3(ISO 粗颗粒)
- ■灵活的过滤器测试软件FTControl
- ■压力损失测量、分级分离效率测量和负荷测量的序列程序
- ■ 易于操作，即使未经培训的人员也可以快速使用该设备
- ■ 设置时间短
- ■可由客户自主执行清洁和校准
- ■ 轻松使用测量技术组件-即使在其他应用中
- ■移动设置，使用脚轮移动
- ■ 运行可靠
- ■ 在交付前验收测试期间以及交付时验证单个组件和整个系统的功能
- ■ 低维护
- ■设备将减少您的运营成本
德国MFP 3000 FTD过滤介质测试系统:应用领域
- ■用于滤料和小型过滤器组件
- ■ 产品开发/生产监测期间。
- ■ 根据ISO 11155-1 / DIN 71460-1进行测试（舱内空气过滤器）
- ■根据ISO 5011（发动机空气预滤器）进行测试
- ■根据ISO 16890（室内空气过滤器）进行测试
- ■各种版本的其他标准
- ■全自动测量分级效率、压降曲线、容尘量和重力式分离效率
- ■由于系统高分布率，具有国际可比性结果
德国palas MFP 3000 FTD过滤介质测试系统:规格参数
| 测量范围（尺寸） | 0.2 – 40 µm |
| 体积流量 | 1 – 36 m3/h (抽吸模式) |
| 外型尺寸 | 约 600 • 2,500 • 900 mm (MFP 3000), 约440 • 2,200 • 440 mm (FTD) |
| 压差测量 | 0 – 5,000 Pa |
| 介质测试区 | 100 cm², 400 cm² (FTD) |
| 气溶胶 | 粉尘（例如SAE粉尘），盐（例如NaCl，KCl），液体气溶胶（例如DEHS） |
| 气溶胶浓度 | 对于SAE细粉尘，无需额外稀释即可高达1,000 mg/m3 (ISO A2 细粉尘) |
| 压缩空气供应 | 6 – 8 bar |
