德国palas 帕剌斯 DEMC 1000 X

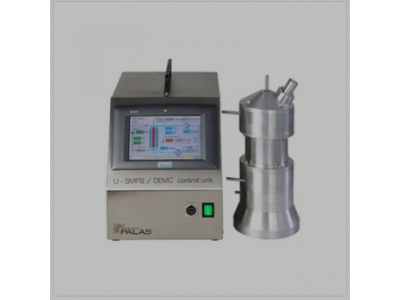

图1：DEMC 1000 X

>Palas®DEMC有两个版本。带有短分类柱的型号（1000型）适用于4至600 nm的尺寸范围。已经集成软X射线源作为中和器（见图1）。代替放射性中和（例如使用Kr-85）的优点是在运输过程中无需遵循相关要求。

>DEMC尺寸分类器（符合ISO 15900的规定）根据气溶胶颗粒电迁移率选择气溶胶颗粒并将其引导至出口。 DEMC通常也称为DMA。

>Palas®DEMC可通用连接到其他制造商的CPC和气溶胶静电计。已经支持多个计数器（请参见图4）。我们还将根据要求将您的计数器集成到软件中。

>与多分散颗粒源*结合使用时，DEMC用于获得一定尺寸纳米颗粒的极窄（单分散）粒径分布。

>DEMC的准确尺寸测定和可靠性能非常重要，尤其是对于校准设置。通过直接在触摸屏上输入尺寸（以nm为单位）或使用箭头按钮来增大或减小尺寸，可以调整尺寸大小。

>如果将DEMC用作SMPS系统的组件，它可以连续且快速地扫描气溶胶粒径分布。根据用户设置，每十个通道或最多64个尺寸通道可在短短30秒内执行扫描。

>用户使用图形用户界面控制DEMC，该图形用户界面提供测量值的线性和对数显示以及集成数据记录器的数据管理功能。软件提供复杂的数据评估（广泛的统计和平均）和导出功能。

DEMC通常作为独立设备运行，但也可以使用各种接口（USB，LAN，WLAN，RS-232 / 485）连接到计算机或网络。

*其他信息可在Palas®的气溶胶发生器（例如DNP 2000，RBG 1000或AGF 2.0）产品数据表中找到。

功能

图2：Charme®气溶胶静电计的工作原理

图2显示DEMC的工作原理。气溶胶在进入DEMC色谱柱之前先进行调节。干燥器（例如硅胶，Nafion）除去颗粒中的水分。使用双极中和器（XRC 370）以确保测定气溶胶电荷分布。为了去除大于分类器尺寸范围的颗粒，需要在DEMC的入口处使用撞击器。

>然后，气溶胶通过入口导入DEMC色谱柱。沿着外部电极的气溶胶流在此与护套气流仔细合并。重要的是在此处避免任何湍流，以确保层流。电极的表面在光滑度和公差方面必须具有极高的质量。鞘空气是干燥、无颗粒的载气（通常是空气），其体积大于连续在闭环中循环的气溶胶体积。鞘空气与样品空气的体积比定义传递函数，从而定义DEMC的分离能力。

>通过施加电压在内和外电极之间产生径向对称的电场。内电极在末端带有小缝隙，带正电。通过平衡每个粒子上的电场力及其在电场中的空气动力学阻力，带负电的粒子被转移到正电极。具有适当电迁移率的粒子穿过缝隙并离开DEMC。这些具有相同电迁移率的分类颗粒随后可用于下游。

>图3：Palas®DNP 3000颗粒发生器产生的气溶胶粒径分布

>如果将DEMC用作SMPS系统的组件，则电压和电场将连续变化。迁移率不同的粒子离开DEMC，并由纳米粒子计数器和冷凝粒子计数器（例如Palas®UF-CPC）或气溶胶静电计（例如Palas®Charme®）进行连续计数。经过测试和优化的Palas®软件结合名类数据（电压、颗粒数等）以获得粒度分布，如图3所示。

用户界面

图4：DEMC计数器选择屏幕截图

基于持续的客户反馈，我们已设计了良好的用户界面和软件，以实现直观的操作、实时控制以及测量数据和参数的显示。

此外，软件还通过集成的数据记录器、完善的导出功能和网络支持为数据管理提供支持。可以使用许多可用的选项来显示和评估测量数据。 DEMC软件和固件支持其他制造商使用纳米计数器。图4给出一个示例。

德国palas DEMC 1000 X:优点

• ■ 用户可以在定义的尺寸范围内选择任何尺寸。
• ■ DEMC可以连接到多个计数器以构成SMPS。
• ■ 连续和快速扫描测量原理
• ■ 图形显示测量值
• ■直观操作，使用7英寸触摸屏和GUI
• ■ 集成数据记录仪
• ■ 低维护
• ■ 功能可靠
• ■减少您的运营费用
