德国palas CIF 1000

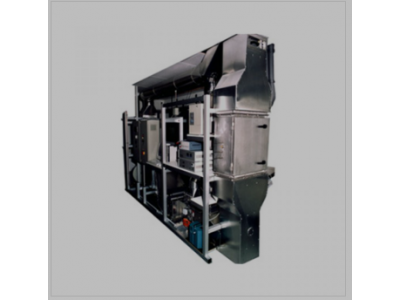

>Palas®提供配有Promo® 1000 单元的CIF 1000试验台，用于根据DIN 71460 第1部分和ISO/TS 11155-1对汽车乘客舱过滤器进行标准测试。
>将会自动调节体积流量，并调节至60 – 800 m3/h。借助CIF，分级分离效率和完整过滤器或滤料投料均可获得测量和评估。 过滤器测试的颗粒计量是使用电刷发生器RBG 1000进行，该设备在国际上获得公认已超过30年。 在CIF 1000上，总体和分级分离效率是使用高分辨率光散射光谱仪Promo® 1000确定。 这将允许进行可靠的测试，以确定在整个测量范围内针对所有粒径进行的分离效率和负载测试。 Promo® 1000的优点是对120 nm及以上的颗粒具有更大的测量范围。 根据ISO/TS 11155-1，试验台另外还配备了盐雾发生器AGK 2000。 在测试管道中，尺寸高达约220 x 500 mm的滤料在上述条件下也可进行测试。 为了测试实际环境条件对过滤器分离行为的影响，Palas®还提供使用气候技术组件对CIF试验台进行升级 ，以便将温度调整到+18°C ~ +90°C，以及将相对湿度调整到30% – 70%。作为选项， 可以在提供用于气体分析的测量设备后对试验台进行升级，以便根据DIN 71460第2部分和ISO/TS 11155第2部分研究吸附和解吸动力学。
>自动化
>CIF配备了高压风机，它可以在压力侧通过无线可变调节进行节流调节并且进行频率控制，并且它还可通过过滤器测试软件FTControl 自动调节体积流量。此外，在过滤器测试期间，过滤器的传感器数据（例如体积流量，温度，相对湿度和压差）也会自动记录。气溶胶发生器和电晕放电可通过FTControl软件启动
-
测量分级分离效率
图1：显示分级分离效率比较的示例
■ 使用Promo® 1000系统清楚显示过滤器、或者滤料在120 nm – 40 µm整个测量范围内的分离效率
■ 最高的测量重现性和可重复性突显分离效率的微小差异。
■优化的应用程序将每次分离效率测量的测量时间缩短到2分钟左右
■ 分离效率曲线的简单比较，也可以计算平均值
>更多组件：
■ 测量点切换设备
-
上料/保持时间测量并记录压力损失曲线
图2：保持时间测量示例
■ 除尘过程中分级分离效率的测量性能； 可以预先选择压力损失或测量时间作为中止标准
■ 以图表和表格形式确定和显示压力损失曲线和保留曲线，80％和90％分离度时的粒径表示提供更多信息。
■ 不同上料步骤期间分级分离效率的比较
■ 缩短测量时间，例如通过增加气溶胶浓度
德国palas CIF 1000:优点
- ■ 尺寸下限为120 nm的颗粒测量
- ■ 分级分离效率与上料的测量和评估
- ■ 自动获取气压计压力，温度，湿度和压差数据
- ■温度控制(+18°C ~ +90°C)和湿度控制(30 – 70%)
- ■ 自动启动所有试验台组件
- ■自动执行测量流程
- ■ 使用FTControl软件对测量过程进行单独编程，以便用于过滤器测试
- ■ 独立的测量和分析部件 – 这将节省时间和金钱，因为可以在测量仍在进行时进行分析
- ■ 打印和保存完整的测试记录
- ■ 轻松访问最多6个外部传感器记录的所有测量信号数据
- ■ 低维护
- ■ 易于操作
- ■ 运行可靠
- ■设备将减少您的运营成本
德国palas CIF 1000:应用领域
- ■ 根据DIN 71460 第1部分 & ISO/TS 11155 第 1部分进行完整的过滤器测试
- ■ 其他完整过滤器和滤料的测试
- ■ 根据DIN 71460 第 1部分 & ISO/TS 11155 第 1部分测试滤料
德国palas CIF 1000:规格参数
| 测量范围（尺寸） | 0.12 – 40 µm |
| 体积流量 | 60 m3/h – 800 m3/h (循环操作) |
| 外型尺寸 | 试验台：1,000 • 2,800 • 4,200 mm，过滤器漏斗：300 • 600 mm（过滤器及其他部件根据要求提供） |
| 材料 | 不锈钢V2A, 2 mm |
| 温度调节 | +18°C – +90°C |
| 空气湿度 | 30% 至 70% |
| 温度和湿度传感器 | – 测量范围: -20°C – +80°C, 0 – 100 % rH, – 精度: ± 0.1°C (20°C), ± 1 % rH (0 – 90 % rH), ± 2 % rH (90 – 100 % rH) |
| 气压表 | – 测量范围: 600 – 1100 hPa, – 精度: ± 0.10 hPa |
| 压差表 | 测量范围：<2500Pa，-线性误差：<0.2%，与最终值之间 |
| 气流速度测量 | – 测量范围: 0.5 – 40 m/s, – 精度: < +/- 0.05 m/s (高达20 m/s), < +/- 0.08 m/s (20 – 30 m/s), < +/- 0.1 m/s (30 – 40 m/s) |
| 先决条件 | 3相，400 V，中性，接地连接约3 KW，并提供最大压力8 bar的加压空气 |
