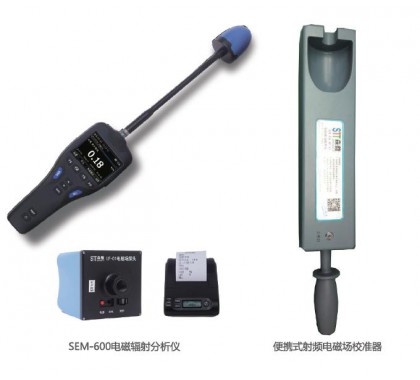

SEM-600电磁辐射分析仪
SEM-600电磁辐射分析仪是一款性能强大的用于工频电磁场监测及射频电磁场监测的超宽频电磁辐射分析仪。能够准确快捷地测量各种复杂的电磁环境，测量探头覆盖了从低频到毫米波频段，通过配备不同类型的探头可以测量电场强度、磁场强度（磁感应强度）以及功率密度。主机配射频电磁场探头为非选频式宽带电磁辐射监测仪，对移动通信基站、广播电视、雷达等射频电磁辐射进行监测。主机配工频电磁场探头，可对交流输变电工程、用电设施的工频电磁场以及车辆、轨道交通的电磁环境进行监测。SEM-600配套提供便携式射频电磁场校准器，可快速方便对仪器进行现场校准，确保仪器测量结果准确性及可靠。
l 低频射频一体式超宽频主机
l 根据GB8702-2014标准限值及方法的1Hz～100kHz电磁场曝露安全评估
l 按照GB8702-2014标准频段划分的1Hz～100kHz电磁场测量
l 高灵敏度射频电场探头，测量下限达到0.2V/m，完全满足HJ972-2018标准的非选频
l 式宽带电磁辐射分析仪
l 工频电场及磁场测量值同步监测，快速测量，无需手动切换
l 内置同步环境温度、相对湿度监测，方便数据分析及溯源
l 方均根值检波，所有监测数据均为方均根值
l 内置GPS 定位及授时，便于监测过程管理
l 户外无反光、专用彩色液晶、高透光率显示屏
l 便携式射频电磁场校准器，测量更可靠
l “全流程设计”检测管理方案
l 实时值、平均值、最大值、最小值、统计场强、空间平均、时间曲线、频谱分析等数据
l 模式
l 大于100万个（1G闪存）测量数据存储
l 检测结果现场蓝牙打印功能
l 可无线连接智能手机、PAD等移动终端，手机APP
l 全流程智能管理系统（可选）
l 供电电池满足14小时以上连续运行使用
l IP55级防护，满足户外现场监测要求
l 获得欧盟CE认证
l 通过电磁兼容射频电磁场辐射抗扰度测试
l 交流输变电工程、配电系统、家用电器、地铁、高铁、充电桩等场所工频电磁场监测；
l 通信基站、雷达、导航台、卫星地球站、数字微波接收站等的射频电磁场监测测；
l 长波、中波、短波、超短波等广播电视发射设施射频电磁场监测；
l 无线充电设施的电磁辐射监测；
l 高频感应炉、热合机、烘干设备、微波炉、微波理疗仪、核磁共振等工科医设备的电磁泄漏；
l 工作场所物理因素电磁曝露职业卫生检测；
l 电磁环境质量及安全评估；
l 国防电子对抗电磁曝露测量及安全评估。
SEM-600电磁辐射分析仪，具有良好稳定的性能，基于大量的检测实践，针对以下主要的国际及国内标准而设计，具有广泛标准适用性。
产品满足以下标准：
l 《电磁环境控制限值》(GB8702-2014)
l 《辐射环境保护管理导则电磁辐射监测仪器和方法》（HJ/T 10.2-1996）
l 《交流输变电工程电磁环境监测方法》（试行）（HJ 681-2013）
l 《移动通信基站电磁辐射环境监测方法》（HJ972-2018）
l 《工作场所物理因素测量 第3部分：1Hz～100kHz电场和磁场》（GBZ/T189.3-2018）
l 《电磁辐射暴露限值和测量方法》（GJB5313A-2017）
l 《限制时变电场、磁场和电磁场暴露的导则（300GHz以下）》（ICNIRP1998导则）
l 《限制时变电场和磁场暴露的导则（1Hz~100kHz）》（ICNIRP2010导则）
l 《用于人体暴露评估的移动通信基站射频场强、功率密度和比吸收率的测量》（IEC62232-2017）
l 《关于人体电磁暴露的直流磁场、1Hz～100kHz交流电场和交流磁场的测量-第一部分：测量仪器的要求》（IEC61786-1-2013）
l 《电子、电气设备周围电磁场(0Hz～300GHz)人体曝露的评估标准》（EN62311-2008）
l 《家电及类似器具周围电磁场对人体曝露的评估标准》（EN62233-2008）
l 强光无反射显示技术
显示屏采用进口户外专用高透光技术彩色液晶，现场强光下使 用无任何视觉影响，不会出现屏眩、白屏现象，屏幕视角可达140度，无视觉死角，非常方便工程师各季节户外全天侯使用。
l 全向测量
全向探头，对空间任何角度入射的电磁场均能做出一致的准确响应，并给出总场强值及X-Y-Z三个维度的分量值。
l 超长工作运行时间
主机为用户提供了4.2V，6800mAh的超大容量锂离子电池，连续开机使用时长超过14小时。
l 全面满足HJ972-2018标准
SEM-600电磁辐射分析仪配RF-06射频电场探头，进行移动通信基站电磁辐射环境监测，在200kHz~5GHz范围内频率响应为≤±1.2dB、动态范围0.2V/m-680V/m、各向同性≤1dB等方面全面满足HJ972-2018标准对非选频式宽带电磁辐射监测仪的要求。
l 全面满足HJ681-2013标准
SEM-600电磁辐射分析仪配LF-04工频电磁场探头，进行交流输变电工程电磁环境监测，工频电场探头和工频磁场探头合成一体，三维探头可以同时测量出某一点相互垂直方向（X、Y、Z）的工频电场和工频磁场强度分量。探头和主机之间通过光纤连接，光纤的长度为5m，SEM-600主机和LF-04探头均使用电池供电，配套专用的不易受潮的绝缘性能良好的三脚架为探头支架。LF-04工频电磁场探头监测结果为方均根值读数。全面满足HJ681-2018标准对工频电场、工频磁场监测仪器的要求。
l 全面满足GBZ/T189.3-2018标准
SEM-600电磁辐射分析仪配LF-04工频电磁场探头，进行工作场所物理因素的1Hz~100kHz电场和磁场监测。LF-04探头频率范围1Hz~400kHz，电场量程5mV/m~100kV/m，磁场量程1nT~10mT，响应均方根值的配置三相式感应器。全面满足GBZ/T189.3-2018标准对1Hz~100kHz电场和磁场监测仪器的要求。
l 高湿度环境工频电场测量解决方案
针对高湿度环境工频电场测量所面临的偏差大的问题，通过采用将工频电磁场探头水平架设的三脚架的专业解决方案，在相对湿度≤90%条件下，可保证工频电场测量误差小于等于15%。
l 全面的数据信息
基于我们对国家标准的深入理解和对现场检测的丰富经验，我们在仪器中为检测工程师提供全面的数据信息选择体验，包括：
① 辅助信息：GPS定位及授时、环境温度、相对湿度；
② 数据类型：实时值、最大值、最小值、平均值（RMS平均及算术平均可选，平均时间根据需要可调）、空间平均；
③ 数据处理方式：算术平均值、方均根值(RMS值)、统计场强（E5，E50，E80，E95）及相应的算术偏差 (±ΔE)或标准偏差(±σE)。
l 精致的工艺
探头和主机接插件接口采用棘轮结构，方便安装且牢固，拒绝晃动；
专业设计可更换式锂离子电池盒模块，方便更换；
便携式专用绝缘三脚架，避免湿度对工频电场测量的影响；
人性化工艺设计，支持单手操作，良好的手感和操作感。
l 便携式校准器
为用户提供现场仪器校准，确保仪器使用在准确有效的状态。
l 电磁辐射监测全流程管理
涵盖监测任务管理、现场检测、原始记录、数据传输、报告审核及报告出具等，实现对监测任务的管理及监控，满足辐射环境监 管部门对监测工作进行管理及监控的需求。
l 许可及计量
依照中国《计量法》，只有通过计量器具型式许可的电磁辐射分析仪才能在国内进行生产和销售，SEM600电磁辐射分析仪获得了制造计量器具许可证(CMC)、计量器具型式批准证书（CPA），并通过了欧盟CE认证，以及中国计量科学研究院、广东省计量院、上海计量院等计量机构的计量认证。
l 超大容量存储功能
大于100万个数据存储容量，为用户提供了未来可能的多种计算可能，同时，不断推出的后端数据分析管理软件，可为用户挖掘数据价值，为获得更多的数据分析结果提供了强有力的支持。
l 辅助测量功能
温湿度测量：环境温度及湿度对监测仪正常测量有影响，监测标准及监测仪器中均给出了适合测量的温度及湿度条件。因此，在每一个测量事件中，要明确给出温度及湿度的记录，帮助用户将来对数据进行复现比对。
GPS测量：用于监测现场的定位及授时。同步采集定位信息和时间，可以追溯监测的点位及时间，为报告审核和监管提供了技术条件。
l 强大的环境适应性
工作温度-10℃~+60℃，工作相对湿度0~95%，各种环境下均能准确测量。IP55级防护，满足多种环境下的测试需求。
l 打印功能
打印功能是基于CMA检测中对数据原始记录需求而专门打造，检测工程师在现场可以方便地通过便携式蓝牙打印机直接打印获取原始数据记录，打印的原始数据记录可直接附于检测报告中，免除了用户现场原始数据记录的麻烦。
便携式射频电磁场校准器
便携式射频电磁场校准器STT-CAL-RF，用于射频电磁场测量仪器的校准。是根据《移动通信基站电磁辐射环境监测方法》（HJ972-2018）的质量保证章节提出：监测仪器（包括天线或探头）应定期校准，并在其证书有效期内实用。每次监测前后均检查仪器，确保仪器在正常工作状态，对给定电磁场信号的测量误差应控制合理的范围内。
依据CMA及CNAS的要求，作为质量控制的手段，对于监测仪器应定期进行期间核查，推荐仪器每次使用前使用校准器对仪器进行核查，确保仪器性能的稳定性和可靠性。
射频电磁场校准器是针对SEM-600、NBM550、PMM8053等市场主流电磁辐射分析仪（配备射频探头）设计的快速现场校准设备。
l 体积小，携带方便，适用于各种现场环境；
l 使用电池供电，方便现场使用；
l 可用于多个厂家产品探头的校准，现场校准可操作性强、效率高；
l 旋转校准器，检查探头的各个轴向的工作状态；
l 通过中国计量科学院的测试，可出具测试报告。
校准时，测量布置如下图，校准器在探头的位置处，产生电场幅度为5V/m±1.1dB，频率为1GHz的信号。检查电磁辐射分析仪是否能正常响应，确定其是否在正常工作状态。
该仪器能够快速的核查射频探头三个轴是否处于工作状态，能够判断射频探头是否准确，并判断出射频探头是否需要校准与计量。适用于现场环境下的电磁辐射分析仪配备射频探头工作前的校准工作，以此判断仪器测量数据的有效性及准确性，最大限度的减少和降低由于设备偏差和失效而产生的成本和风险，保证测量过程的受控状态，有效的维护客户的利益。依据HJ/T10.3-1996《电磁辐射环境影响评价方法与标准》，30MHz-3GHz频段单个项目（如移动通信基站）的场强限值为12/√5=5.37V/m，本射频电磁场校准器产生的电场强度为5V/m接近于限值，频率为1GHz位于常见电磁辐射分析仪测量频率的中间，可检验电磁辐射分析仪的关键量程区间的测量性能。
|
射频电磁场校准器 |
||
|
主要设备 |
射频参考电磁场发生器 |
1台 |
|
充电器 |
1个 |
|
|
充电器 |
输入电压 |
220V，50Hz |
|
输出电压、电流 |
12.6V，1A |
|
|
射频参考电磁场发生器 |
输出信号频率 |
1GHz±20kHz |
|
电场强度（探头卡位处） |
5V/m |
|
|
最大允许误差 |
±1.1dB |
|
|
尺寸 |
310mm×76mm×55mm |
|
全流程智能管理系统
电磁环境检测整体解决方案“全流程智能管理系统”创造性将“全流程”管控理念运用到检测工作各个环节中，从前端的智能电磁辐射分析仪研发到移动互联网技术、大数据等先进技术应用，一方面解决了原有人工现场检测存在的检测效率低下、检测数据准确率低、监测数据造假、现场检测管理缺失、检测数据审核任务繁重、检测报告管理混乱等诸多方面的问题，另一方面提升了监测数据的深度应用能力及多维集成数据的综合分析能力，为科学决策和实情掌握提供可靠依据。
l 检测设备、智能手机客户端和检测管理平台于一体的电磁环境检测整体解决方案
l 符合CMA、CNAS质量管理体系要求，强化和提升监测管理质量水平
l 全面覆盖电磁环境检测工作从任务签发到提交报告各个流程环节
l 实现多层级现场动态监测过程监管，保证数据真实可靠及可追溯性
l 监测任务统一管理和分配，提升管理效率
l 绘图模块辅助工具及后台比对功能，专业、快速、准确完成现场示意图绘制
l 一键上传监测数据并生成检测报告，后台及时同步审核
l 监测数据二次应用深度挖掘功能，为科学决策和实情掌握提供可靠依据
l 符合移动互联网技术发展潮流
全流程智能管理系统精准解决了现有传统人工现场检测存在的各种问题：
|
|
常规现场检测 |
全流程智能管理系统 |
|
任务签发流程 |
×繁琐 |
√简单快捷 |
|
现场检测效率 |
×低 |
√高 |
|
检测数据准确率 |
×低 |
√高 |
|
原始记录规范性 |
×低 |
√高 |
|
监测数据真实性 |
×低 |
√高 |
|
现场检测管理 |
×无 |
√有 |
|
检测数据审核 |
×繁重 |
√轻松 |
|
检测报告管理 |
×混乱 |
√清晰、数字化存档 |
|
数据深度应用 |
×无 |
√有 |
2017年9月，中共中央办公厅、国务院办公厅印发《关于深化环境监测改革提高环境监测数据质量的意见》，意见明确要求:“加快提高环境监测质量监管能力，强化高新技术应用，通过对环境监测活动全程监控，实现对异常数据的智能识别、自动报警。开展环境监测新技术、新方法和全过程质控技术研究，加快便携、快速、自动监测仪器设备的研发与推广应用，提升环境监测科技水平。”
“全流程智能管理系统”电磁环境检测系统性行业解决方案的推出，完全顺应了国家对环境监测数据质量的最新要求及检测工作的实际需要。
l 全流程智能监测系统全面覆盖电磁环境检测工作各个流程环节；
l 应用移动互联网技术，实现对检测工作的全流程管理及监控；
l 大幅度提升现场监测工作效率，降低其劳动强度；
l 从根本上解决了环境监测数据可追溯性，提升检测数据可靠性与准确性；
l 专业的监测数据深度应用能力及多维集成数据综合分析能力；
l 为科学决策和实情掌握提供可靠依据。
l APP蓝牙无线连接前端检测设备，检测数据实时上传；
l 强大的内置画图功能模块能快速准确完成对现场的布局的描绘；
l 任务地图模式提供检测任务点位显示、路径规划及导航功能；
l 下发检测任务实时推送到现场检测人员；
l 现场拍照功能自带时间戳，便于追溯；
l 一键提交检测任务，简单迅捷准确。
检测场景自主选择
全流程智能管理系统检测业务流程根据现场实地检测情况分为：检测任务批量导入→检测任务的批量下发→检测任务执行处理→任务现场检测数据提交→检测数据复核→检测报告审核→检测报告生成及管理。
全流程智能管理系统通过检测过程清晰有序、全程监控管理，可最大限度地保证数据的真实性。
l 检测任务的批量导入
检测任务可批量导入到系统中，无需人工逐条手动输入，导入过程方便快捷。
l 检测任务的批量下发
检测任务批量下发支持数据界面下发及地图模式下发两种下发模式；勾选任务点击批量下发即可完成下发，简单易操作。地图模式下发，根据地图中任务的GPS定位，选择要下发的区域，完成任务下发。
l 检测任务管理
现场检测人员在APP端接收到平台端管理人员指派任务后即可执行检测任务。
l 检测任务执行
APP端通过获取中心平台端下发或新建任务，然后在执行任务界面执行任务，填写或获取该被测对象的所有检测信息，最后通过APP端将任务上传或提交至平台端管理系统。
l 设备数据传输
APP端通过蓝牙自动接收现场检测设备数据，不需要人工干预，保证数据全程准确无篡改。
l 现场示意图绘制
APP端集成强大画图功能及专业图例，可方便快捷绘制现场示意图。
l 现场照片拍摄
APP端可以直接将现场GPS坐标及当前时间内嵌入现场照片中，从技术上杜绝了检测行为作假的繁盛。
l 检测数据接收
现场检测数据经由APP端上传到中心端平台接收管理。下图为上传数据展示：
l 数据复核
检测数据提交到平台复核人员，经过再次复核无误，提交审核人员进行数据的最终审核。
l 报告审核
授权签字人对检测报告进行最终的审核，并授权签字，生成有效报告，编入系统数据报告管理库，统一管理。
l 纸质检测报告扫描件上传
检测报告授权签字盖章后的扫描件可上传到平台，统一管理永久性保存，可通过平台随时预览及下载。
l 检测报告多样性
用户可根据实际检测需求定制不同格式的检测报告，该系统平台可无限兼容用户所定制的任一报告格式。
l 专业的统计分析决策
检测数据月统计报表
可实时动态的统计每日检测任务的完成情况以及每个流程节点下的任务完成情况，进而统计出每月检测任务完成的工作量。
检测数据年统计报表
可实时动态的统计每月检测任务的完成情况以及每个流程节点下的任务完成情况，进而统计出每年检测任务完成的工作量。
检测数据分析
通过检测任务名称、编号、所属项目、项目负责人、委托单位、检测值、全频或选频，实现高级查询，查询出满足条件的任务，并下载导出excel列表。
检测地图分析
所有检测任务在地图中实时显示，供用户统计分析决策，也可根据不同条件查询出符合条件的任务，以做分析。
l 检测设备管理
用户现场监测所用到的仪器设备可录入系统检测设备管理模块统一管理，生成报告时设备详情无需手动输入，可在设备管理模块直接调用。
l 电磁发射源管理
平台提供发射源登记管理功能，并可上传发射源现场照片以作证明，方便日后发射源的统一管理。
l 检测流程灵活配置
用户可根据当地实际检测需求，增删检测流程，如感觉当前检测流程任务的批量下发→任务的现场检测数据上传→检测数据的复核→检测报告的审核过于繁琐，可通过检测流程配置禁用任一项，将不会影响平台生成报告。
校准实验室
现主要试验设施有：9m×6m×5.5m微波暗室、屏蔽室、GTEM小室、TEM小室、低频电场及磁场校准系统、直流合成场强校准系统以及温湿度控制箱等。实验室开展的校准项目有：100kHz～40GHz射频电场校准、100kHz～300MHz射频磁场校准、1Hz～100kHz低频电场及磁场校准、直流合成电场校准、温湿度试验等，校准参数包括：频率响应、线性度、各向同性、灵敏度、动态范围等。其中《100kHz～200MHz电场测量仪校准装置》、《915MHz～18GHz电磁辐射测量仪校准装置》获得了计量标准考核证书，可出具校准证书。
售后服务
l 1年免费质保，终身维护
1年质保期，质保期内提供免费的产品维修及配件供应；提供免费产品系统更新与升级；提供产品硬件终身维护。
l 维保时长不超过7个工作日
产品国内维保，维保反应时间为2小时，一般维保时长不超过7个工作日，特殊情况不能超过30天。
l 1次体验式操作使用培训
1次免费客户培训，包括电磁辐射基础知识，现场仪器操作培训。不定期客户回访问询，确保用户使用仪器无忧。
技术参数
|
SEM－600 |
|
|
显示 |
|
|
显示类型 |
彩色液晶，防眩光屏幕 高透光率反射技术，在任何光强环境下使用均无强光反射 无死视角 |
|
显示尺寸 |
4.1英寸（320×240分辨率）超大显示屏 |
|
更新速率 |
默认1s，最快200ms |
|
测量 |
|
|
显示单位 |
V/m，kV/m，µW/cm2，W/m2，mW/cm2，mA/m，A/m，nT，µT，mT；根据监测结果单位自动切换：V/m和kV/m，µT和mT |
|
结果类型 (三维全向) |
实时值, 最大值, 最小值, 平均值(方均根平均、算术平均)，最大平均值 |
|
三维分量 (X-Y-Z) |
实时X值, 实时Y值, 实时Z值，总场强值 |
|
频率范围 |
1Hz～300GHz，取决于所选择探头的频率范围 |
|
显示范围 |
0.001V/m～200.0kV/m, 0.1nT～20.00mT, 0.001µW/cm2～100.0mW/cm2, 0.01mA/m～100.00A/m |
|
时间平均 |
可选平均时间1s~ 24h，间隔1s |
|
统计场强 |
E5，E50，E80，E95 |
|
采样间隔 |
200ms |
|
空间平均类型 |
离散或连续 |
|
空间平均 |
支持多位置空间平均，最多80个场所的空间平均，存储每个点的数据及总值 |
|
数据模式 |
算术平均值、方均根值(RMS值)、统计场强（E5，E50，E80，E95）及相应的算术偏差(±ΔE)或标准偏差(±σE) |
|
误差 |
算术偏差(±ΔE)，标准偏差(±σE) |
|
数据存储 |
直接测量结果存储 |
|
数据打印输出 |
专用蓝牙打印机现场打印 |
|
探头互换性 |
主机支持不同探头互换 |
|
存储 |
|
|
物理存储 |
1G闪存 |
|
存储容量 |
数据大于100万个, 文档大于10万个 |
|
软件（可选） |
|
|
全流程 智能管理系统 |
支持手机、平板的数据管理及控制平台，无线互联，远程控制，检测任务管理 功能模块包括： l 检测任务优化分配和管理 l 下拉菜单可选检测综合信息 l 专业模块化APP检测现场示意图绘制 l 现场拍照直接进入检测报告 l 专业的检测报告格式 l 后台检测报告审核功能 |
|
支持手机、平板类型 |
安卓系统，平板尺寸不小于8英寸，手机APP |
|
辅助测量功能 |
|
|
温度测量 |
能同步测量环境温度 范围：-40 °C～+80 °C 精度：±0.4°C 分辨率：0.04°C |
|
湿度测量 |
能同步测量环境相对湿度 范围：0～100% 精度：±3% 分辨率：0.05% |
|
GPS定位 |
测量数据：经度、纬度、时间 |
|
参照坐标系：WGS-84 |
|
|
授时精度：30µs |
|
|
位置精确性：<2.5米 |
|
|
更新速率：1s |
|
|
打印功能 |
主机内置打印功能模块，便携打印机 |
|
针式打印长久保存 |
|
|
打印密度：5点/毫米，127dpi，打印速度：5.5mm/s |
|
|
数据接口：蓝牙 |
|
|
打印头使用寿命：150万行 |
|
|
通用说明 |
|
|
防护等级 |
IP55 |
|
电磁兼容 |
通过射频场感应的传导骚扰抗扰度（GB/T17626.3-2006）3级， 射频电磁场辐射抗扰度试验(GB/T17626.6-2008)X级试验 |
|
电池 |
内置大容量可充电锂电池, 4.2V，6800mAh, |
|
工作时长 |
大于14小时 |
|
充电时长 |
小于8小时 |
|
电量显示 |
主界面图标显示 |
|
通信接口 |
光纤（LF系列探头）、USB（PC）、蓝牙（打印机、手机） |
|
工作温度 存储温度 |
-10 °C～+60 °C -30 °C～+85 °C |
|
工作湿度 |
相对湿度0~ 95%，无冷凝 |
|
尺寸 (高x宽x厚) |
272mm×103mm×43mm |
|
重量 |
550 g |
|
低频电磁场探头LF-04 |
||
|
类型 |
电场 |
磁场 |
|
频率范围 |
1Hz~400kHz |
1Hz~400kHz |
|
量程 |
5mV/m~100kV/m |
1nT~10mT |
|
动态范围 |
110dB |
110dB |
|
最大过载 |
200kV/m |
20mT |
|
灵敏度 |
5mV/m |
1nT |
|
分辨率 |
1mV/m
|
0.1nT |
|
各向同性 |
3% |
3% |
|
绝对误差 |
<5% @30Hz~100kHz, ≥ 5V/m |
<5% @30Hz~100kHz, ≥300nT |
|
线性度@50Hz |
±0.2dB @5V/m~10kV/m |
±0.2dB @300nT~100µT |
|
频率响应@20V/m,1µT |
±0.35dB @30Hz~100kHz |
±0.35dB @30Hz~100kHz |
|
输出模式 |
六个独立轴向方均根值 |
|
|
监测结果 |
方均根值（RMS） |
|
|
测量精度 |
5% |
|
|
温度响应 |
±0.5dB，@-5℃~+50℃，50Hz |
|
|
工作温度 |
-10℃~+60℃ |
|
|
存储温度 |
-40℃~+85℃ |
|
|
工作湿度 |
相对湿度0~95%，无冷凝 |
|
|
尺寸 |
88mm x88mm x 108mm |
|
|
重量 |
642g |
|
|
电池 |
可充电锂离子电池，4.2V, 9000mAh |
|
|
工作时长 |
大于12小时 |
|
|
充电时长 |
小于6小时 |
|
|
带宽频率 |
1Hz~25Hz、25Hz~1.2kHz、1.2kHz~2.9kHz、2.9kHz~100kHz、100kHz~400kHz |
|
|
工作模式 |
光纤连接SEM-600主机使用 |
|
|
FFT，给出频率与场强曲线 |
||
|
时域信号评估方法 |
峰值计权方法（weighted peak method） |
|
|
曝露安全评估 |
根据GB8702-2014限值及方法1Hz~100kHz电磁场曝露安全评估 |
|
|
选频测量 |
按照GB8702-2014标准频段划分的1Hz~100kHz电磁场测量 |
|
|
测量应用 |
交流输变电工程、家用电器、车辆及轨道交通低频电磁场测量 |
|
|
质保期 |
自交付之日起2年 |
|
|
射频电场探头RF-06 |
|
|
频率范围 |
100kHz~6GHz |
|
量程 |
0.2V/m~680V/m 1.1×10-4W/m² ~1227W/m² |
|
动态范围 |
70dB，下检出限1.1×10-4W/m2（0.2V/m） 上检出限1227W/m2(680V/m) |
|
最大过载 |
850V/m 192mW/cm² |
|
峰值损坏电平 |
>8kV/m |
|
传感器类型 |
三轴全向，电场，偶极子 |
|
检波方式 |
方均根值（RMS）检波 |
|
监测结果 |
方均根值（RMS） |
|
输出模式 |
三个独立轴向方均根值检波 |
|
典型频响 |
-2.8dB@100kHz ±1.2dB（200kHz～5GHz） ±2.8dB（5GHz～6GHz） |
|
分辨率 |
0.01 V/m |
|
线性度 |
±0.5dB |
|
各向同性 |
±0.8dB（100kHz~5GHz） ±1dB（5GHz~6GHz） 包含主机在内的整套监测系统各向同性 |
|
最大误差 |
≤±3dB |
|
温度响应 |
±1dB，@-5℃~+50℃，相对于23℃ |
|
工作温度 |
-10℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
0~95%RH @ ≤+40℃ |
|
尺寸 |
335mm x Φ59mm |
|
重量 |
85g |
|
测量应用 |
中短波广播、FM广播、移动通信基站、雷达测量 |
|
质保期 |
自交付之日起2年 |
|
射频电场探头RF-08 |
|
|
频率范围 |
1MHz~8GHz |
|
量程 |
0.27V/m~850V/m 2.4×10-4W/m² ~1916W/m² |
|
动态范围 |
70dB，下检出限2.4×10-4W/m2（0.27V/m） 上检出限1916W/m2(850V/m) |
|
最大过载 |
1200V/m 382mW/cm² |
|
峰值损坏电平 |
≥12 kV/m |
|
传感器类型 |
三轴全向，电场，偶极子 |
|
检波方式 |
方均根值（RMS）检波 |
|
监测结果 |
方均根值（RMS） |
|
输出模式 |
三个独立轴向方均根值检波 |
|
典型频响 |
±1.4dB（3MHz～5GHz） ±2.8dB(5GHz~8GHz) 其他频段≤±3dB |
|
分辨率 |
0.01V/m |
|
线性度 |
±0.5dB |
|
各向同性 |
±0.8dB（1MHz~5GHz） ±1dB（5GHz~8GHz） 包含主机在内的整套监测系统各向同性 |
|
最大误差 |
≤±3dB |
|
温度响应 |
±1dB，@-5℃~+50℃ |
|
工作温度 |
-10℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
0~95%RH@≤+40℃ |
|
尺寸 |
335mm x Φ59mm |
|
重量 |
85g |
|
测量应用 |
短波广播、FM广播、移动通信基站、雷达测量 |
|
质保期 |
自交付之日起2年 |
|
射频电场探头RF-18 |
|
|
频率范围 |
10MHz~18GHz |
|
量程 |
0.6V/m~800V/m 100nW/cm² ~265mW/cm² |
|
动态范围 |
62 dB |
|
最大过载 |
1200V/m |
|
传感器类型 |
三轴全向，电场，偶极子 |
|
检波方式 |
方均根值（RMS）检波 |
|
输出模式 |
三个独立轴向方均根值检波 |
|
典型频响 |
±1.5dB（700MHz~4.2GHz） ±2.8dB(4.2GHz~12GHz) 其他频段≤±3dB |
|
最大误差 |
≤±3dB |
|
分辨率 |
0.01V/m |
|
线性度 |
±0.8dB（2V/m~400V/m） |
|
各向同性 |
±0.8dB（≤4.2GHz） ±1dB（4.2GHz~12GHz） 包含主机在内的整套监测系统各向同性 |
|
工作温度 |
-10℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
0～95%RH@≤+40°C |
|
尺寸 |
335mm x Φ59mm |
|
重量 |
85g |
|
测量应用 |
移动通信基站、雷达测量 |
|
质保期 |
自交付之日起2年 |
|
射频电场探头RF-40 |
|
|
频率范围 |
50MHz~40GHz |
|
量程 |
0.8V/m~800V/m 0.17µW/cm² ~169mW/cm² |
|
动态范围 |
60 dB |
|
最大过载 |
1200V/m |
|
传感器类型 |
三轴全向，电场，偶极子 |
|
检波方式 |
方均根值（RMS）检波 |
|
输出模式 |
三个独立轴向方均根值检波 |
|
典型频响 |
±3dB(@700MHz-30GHz) ±4dB（@其他频段） |
|
分辨率 |
0.01V/m |
|
线性度 |
±1dB（2V/m~400V/m） |
|
各向同性 |
±0.8dB（@50MHz~4.2GHz） ±1.5dB（@≥4.2GHz） 包含主机在内的整套监测系统各向同性 |
|
工作温度 |
-10℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
0～95%RH@≤+40°C |
|
尺寸 |
335mm x Φ59mm |
|
重量 |
85g |
|
测量应用 |
移动通信基站、雷达测量 |
|
质保期 |
自交付之日起2年 |
|
射频电场探头RF-60 |
|
|
频率范围 |
100MHz~60GHz |
|
量程 |
1V/m~800V/m 0.26µW/cm² ~169mW/cm² |
|
动态范围 |
58dB |
|
最大过载 |
1200V/m |
|
传感器类型 |
三轴全向，电场，偶极子 |
|
检波方式 |
方均根值（RMS）检波 |
|
输出模式 |
三个独立轴向方均根值检波 |
|
典型频响 |
±3dB(@700MHz~30GHz) ±6dB（@其他频段） |
|
分辨率 |
0.01V/m |
|
线性度 |
±1dB（2V/m~400V/m） |
|
各向同性 |
±0.8dB（@100MHz~4.2GHz） ±1.5dB（@≥4.2GHz） 包含主机在内的整套监测系统各向同性 |
|
工作温度 |
-10℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
0～95%RH@≤+40°C |
|
尺寸 |
335mm x Φ59mm |
|
重量 |
85g |
|
测量应用 |
移动通信基站、雷达测量 |
|
质保期 |
自交付之日起2年 |
|
中短波磁场探头HF-30 |
|
|
频率范围 |
300kHz~30MHz |
|
量程 |
0.015A/m~16A/m |
|
传感器类型 |
三轴全向，磁场，线圈 |
|
检波方式 |
方均根值（RMS）检波 |
|
监测结果 |
方均根值（RMS） |
|
输出模式 |
三个独立的轴向方均根值检波 |
|
各向同性 |
±0.8dB |
|
线性误差 |
±0.8dB |
|
典型频响 |
±1.5dB（500kHz~25MHz） 其他频段≤±3dB |
|
分辨率 |
0.001A/m |
|
动态范围 |
60dB |
|
最大过载 |
32A/m, 38W/cm² |
|
最大误差 |
≤±3dB |
|
温度范围运行 |
-10℃~+60℃ |
|
储藏 |
-40℃~+85℃ |
|
湿度 |
5～95%RH@≤25°C |
|
尺寸 |
340mm x Φ84mm |
|
测量应用 |
中波发射台、短波发射台磁场测量 |
|
质保期 |
自交付之日起2年 |
|
射频磁场探头HF-01 |
|
|
频率范围 |
30MHz~1GHz |
|
量程 |
0.02A/m~15A/m |
|
动态范围 |
57dB |
|
最大过载 |
18A/m连续波，180A/m脉冲波 |
|
传感器类型 |
三轴正交全向，磁场线圈，检波二极管 |
|
检波方式 |
方均根值（RMS）检波 |
|
输出模式 |
三个独立轴向方均根值检波 |
|
典型频响 |
±1dB |
|
分辨率 |
1mA/m |
|
线性度 |
±1.5dB（0.05A/m~15A/m） |
|
各向同性 |
±1dB 包含主机在内的整套监测系统各向同性 |
|
工作温度 |
-10℃~+60℃ |
|
存储温度 |
-40℃~+85℃ |
|
工作湿度 |
0～95%RH@≤+40°C |
|
尺寸 |
335mm x Φ66mm |
|
重量 |
95g |
|
测量应用 |
广播、电视测量 |
|
质保期 |
自交付之日起2年 |
|
中短波磁场选频探头LF-30 |
|
|
频率范围 |
30kHz~30MHz |
|
传感器类型 |
三轴全向，电场平板、磁场线圈 |
|
检波方式 |
方均根值（RMS）检波 |
|
量程 |
电场0.05V/m~1000V/m，磁场1mA/m~50A/m |
|
各向同性 |
电场±0.4dB，磁场±0.6dB |
|
线性误差 |
±0.8dB |
|
典型频响 |
±0.4dB（电场20V/m，磁场0.15A/m） |
|
分辨率 |
电场0.01V/m 磁场1mA/m |
|
动态范围 |
86dB |
|
FFT |
|
|
频率分辨率 |
5kHz（30kHz~17.89MHz），62.5kHz（17.89 MHz~30MHz） |
|
通信接口 |
光纤 |
|
最大过载 |
电场1.2kV/m，磁场60 A/m |
|
温度范围运行 |
-10℃~+60℃ |
|
储藏 |
-40℃~+85℃ |
|
湿度 |
5~95%RH@≤25°C |
|
尺寸 |
109mm x109mm x 126mm |
|
测量应用 |
中波发射台、短波发射台电磁场测量 |
|
质保期 |
自交付之日起2年 |
|
射频电磁场校准器 |
||
|
主要设备 |
射频参考电磁场发生器 |
1台 |
|
充电器 |
1个 |
|
|
充电器 |
输入电压 |
220V，50Hz |
|
输出电压、电流 |
12.6V，1A |
|
|
射频参考电磁场发生器 |
输出信号频率 |
1GHz±20kHz |
|
电场强度（探头卡位处） |
5V/m |
|
|
最大允许误差 |
±1.1dB |
|
|
尺寸 |
310mm x 76mm x 55mm |
|
订货信息
|
型号 |
描述 |
订货号 |
|
SEM-600 |
主机，充电器，USB数据线，蓝牙打印机，PC数据下载软件，操作手册，专用软包 |
150100/02 |
|
可选探头 |
|
|
|
LF-04 |
全向电磁场，1Hz~400kHz，FFT，含5m光纤，1.6m三脚架，充电器，原厂校准证书 |
1501/02 |
|
LF-30 |
全向电磁场，30kHz~30MHz，FFT，含5m光纤，1.6m三脚架，充电器，原厂校准证书 |
1501/11 |
|
RF-06 |
全向电场，100kHz~6GHz，原厂校准证书 |
1501/04 |
|
RF-08 |
全向电场，1MHz~8GHz，原厂校准证书 |
1501/12 |
|
RF-18 |
全向电场，300MHz~18GHz，原厂校准证书 |
1501/05 |
|
RF-26 |
全向电场，300MHz~26.5GHz，原厂校准证书 |
1501/06 |
|
RF-40 |
全向电场，300MHz~40GHz，原厂校准证书 |
1501/07 |
|
HF-30 |
全向磁场，100kHz~30MHz，原厂校准证书 |
1501/08 |
|
RFZ-003 |
全向电场，100kHz~30MHz，原厂校准证书 |
1501/09 |
|
RFZ-030 |
全向电场，30MHz~300MHz，原厂校准证书 |
1501/10 |
|
可选配件 |
|
|
|
SEM-SW-01 |
主机备用电池 |
1501/001 |
|
全流程智能管理系统 |
1501/002 |
|
|
移动终端（手机，pad） |
1501/003 |
|
|
STT-CAL-RF |
射频电磁场校准器 |
1501/004 |
|
STT-CAL-LF(E) |
工频电场校准器 |
1501/005 |
专业用户
l 核工业北京化工冶金研究院
l 河南省辐射环境安全技术中心
l 浙江省辐射站
l 核工业230
l 江西省电力科学研究院
l 深圳清华环科检测技术有限公司
l 中国铁道科学研究院
l 四川省成都市锦江区环境保护局
l 广州广电计量检测服务有限公司
l 山西省新科辐射技术研究中心
l 浙江大学医学院
l 江西核工业环境保护中心
l 四川省核工业辐射测试防护院
l 国网甘肃省电力公司电力科学研究院
l 北京铁路局天津疾病预防控制所
l 北京铁路局天津铁路疾病预防控制所
l 中国安全生产研究院
l 武汉网绿环境检测公司
l 湖北电力试验研究院
l 湖南电力试验研究院
l 湖南省环境保护科学研究院
l 广东省疾病预防控制中心
l 中国科学院广州地球化学研究所
l 华为技术有限公司
l 山东省环境评审服务中心
l 湖南省辐射环境监督管理站
l 华测检测认证集团股份有限公司
l 广东省职业病防治院
l 广东省环境辐射监测中心
l 广东省通讯终端产品质量监督检验中心
l 国家通讯终端产品质量监督检验中心
l 深圳市计量质量检测研究院
l 中国南方电网有限责任公司
l 工业和信息化部电信研究院
l 中讯邮电咨询设计院有限公司
l 北京电信规划设计院有限公司
l 太原市生态环境局
l 谱尼测试集团
l 保山市环境保护局
（此为部分用户）
