光学系统

UCIS无穷远色差独立校正光学系统

机架

一体化结构，符合人体工程学原理，稳定可靠，外观国家专利

观察筒

双目观察筒，倾角45°，瞳孔距调节52-75mm，视度可调

目镜

WF10X/20mm平场大视野目镜，高眼点，瞳孔观察距离21mm、

物镜

10X无穷远长距平场消色差物镜NA0.25  WD9.67

20X无穷远长距平场消色差物镜NA0.40  WD7.97

40X无穷远长距平场消色差物镜NA0.60  WD3.76

20X无穷远长距平场正相衬消色差物镜NA0.40  WD7.97

载物台

固定式载物台240mmX260mm；配低位同轴柔性XY向移动调节手轮，移动范围135mmX85mm，配水滴载物片（&pHi;118）、多功能载物片（76 X 26、Φ60）

转换器

五孔内定位转换器，滚珠轴承内定位，有防霉装置

粗微调

粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值0.001mm，调焦更加精确

聚光镜

超长工作距离聚光镜72mm，数值孔径N.A0.30，配三孔相衬环板，配黄，绿，蓝三种滤色片组

光源

采用内置式非球面透镜，6V30WOsram卤素灯，宽电压110-240V，50/60Hz，配UOP专用电源箱

滤色片

蓝滤色片组、绿滤色片组、黄滤色片组

C接口

0.5XC接口

订货号

技术参数

DSZ5000X

DSZ5000

DSZ5000X机架，一体化结构，结构稳定可靠

●

UCIS无穷远色差独立校正光学系统

宽电压，110∽240V,50/60Hz

MS1

双目观察筒，倾角45，瞳孔距调节52-75mm，视度可调

●

MS1A

双目观察筒，倾角45，瞳孔距调节48-75mm，视度可调

○

E1020PA

WF10X/20平场目镜，高眼点

●●

E1022PC

WF10X/22平场目镜，高眼点

○○

E1020RA

WF10X/20分划目镜，高眼点，屈光度可调

○

DZ3

对中望远镜

●

E1613PB

平场目镜：16X/φ13mm

○○

WB-P4C

4X无穷远平场消色差物镜

○

WB-L10B

10X无穷远长距平场消色差物镜

●

WB-L20B

20X无穷远长距平场消色差物镜

●

WB-L40B

40X无穷远长距平场消色差物镜

●

WB-L60B

60X无穷远长距平场消色差物镜

○

WB-LPHp10B

10X无穷远长距平场正相衬消色差物镜

○

WB-LPHp20B

20X无穷远长距平场正相衬消色差物镜

●

WB-LPHp40B

40X无穷远长距平场正相衬消色差物镜

○

WB-LPHn10B

10X无穷远长距平场负相衬消色差物镜

○

WB-LPHn20B

20X无穷远长距平场负相衬消色差物镜

○

WB-LPHn40B

40X无穷远长距平场负相衬消色差物镜

○

ZT1

固定式载物台240mmX260mm；配低位同轴柔性XY向移动调节手轮，移动范围135mmX85mm

●

ZT1-1000

水滴载物片（φ118）

●

1D-0022

多孔板座（125X85)

○

1D-0021

多功能载物片座（76X26、Φ54)

●

ZT1A

机械移动载物台350mm×208mm，移动范围50mmX50mm

○

ZQ580A

5孔定位转换器

●

SGJ1A

上光源组

●

PCB-LPHA

相衬环板推拉组

●

SGJ1-3000

6V30W卤素灯灯箱

●

SGJ5-0023

滤色片座

●

LA1-0011

蓝滤色片组（φ34）

●

LU1-0011

绿滤色片组（φ34）

●

LH1-0011

黄滤色片组（φ34）

●

SX1

0.5X摄像接筒（C接口)

●

SX5

0.25X摄像接筒（C接口、适应于1/3′CCD)

○

SDF1

数码单反相机接口(与1X摄像接筒连接）

○

BZ-0022B

6V30W 国产卤素灯泡

○○○

BZ-0022C

6V30W Osram卤素灯泡

●

DYX1

6V30W卤素灯电源箱

●

BZ-0023

250V/3.15A Φ5X20 保险丝管

●●●

BZ1-0014

防尘罩

●

BZ1-0036

DSZ5000X说明书

●

BZ1-0018

φ2.5mm内六角扳手

●

BZ2-0018

φ2mm内六角扳手

●

BZ-0021

3C认证电源线

●

SGJ1-5000

单头航空电源线

●

BZ1-0016

附件盒

●

BZ1-0011

内销纸箱

●

BZ1-0011A

外销纸箱

○

BZ1-0012

泡沫上盖

●

BZ1-0013

泡沫底座

●

符号“●”为标准配置部件   “○”为选配部件。

类别

型号

附注

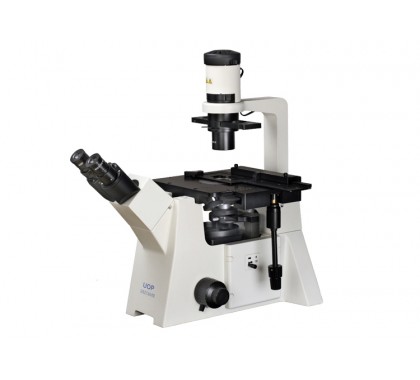

倒置生物显微镜

DSZ5000X

三目，无限远长距平场物镜，4X（选配）、10X、20X、40X、60X（选配）；无限远长距平场相衬物镜PH20X

倒置相衬显微镜

DSZ5000X-PH

三目，无限远平场物镜，4X、10X、20X、40X；无限远长距平场相衬物镜PH10X、PH20X、PH40X

数码倒置生物显微镜

DSZ5000X-DM320

320万像素数码摄像系统，含图像软件

数码倒置生物显微镜

DSZ5000X-DM500

500万像素数码摄像系统，含图像软件

数码倒置生物显微镜

DSZ5000X-DM900

900万像素数码摄像系统，含图像软件

倒置荧光显微镜

DSY5000X-2Y

三目，配落射荧光装置 可选配2组或4组进口荧光，搭配无限远长距平场物镜4X、10X、20X、40X；无限远长距平场相衬物镜PH20X

制冷CCD

耶拿

根据型号询价

长距平场物镜

60X

长距平场物镜，国内首创，独家专利技术
