光学系统

UCIS无穷远色差独立校正光学系统

机架

一体化结构，符合人体工程学原理，稳定可靠

观察筒

双目观察筒，倾角45°，瞳孔距调节52-75mm，视度可调

目镜

WF10X/20mm平场大视野目镜，高眼点，瞳孔观察距离21mm

物镜

无穷远长工作距离平场消色差物镜,10X/20X/50X/80X

载物台

机械移动载物台350mmX208mm；移动范围50mmX50mm，配水滴载物片（&pHi;118）

物镜转换器

五孔内定位转换器，滚珠轴承内定位，有防霉装置

调焦机构

粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值0.001mm，调焦更加精确

光源

采用内置式非球面透镜，12V50W Osram卤素灯，宽电压110-240V，50/60Hz，配UOP专用电源箱

可选配12V100W卤素照明

偏光附件

起偏镜插件、检偏镜插件

滤色片

蓝滤色片组、绿滤色片组、黄滤色片组

摄影装置

1X标准C接口，可根据用户不同的数码相机型号增配适配接口

订货号

技术参数

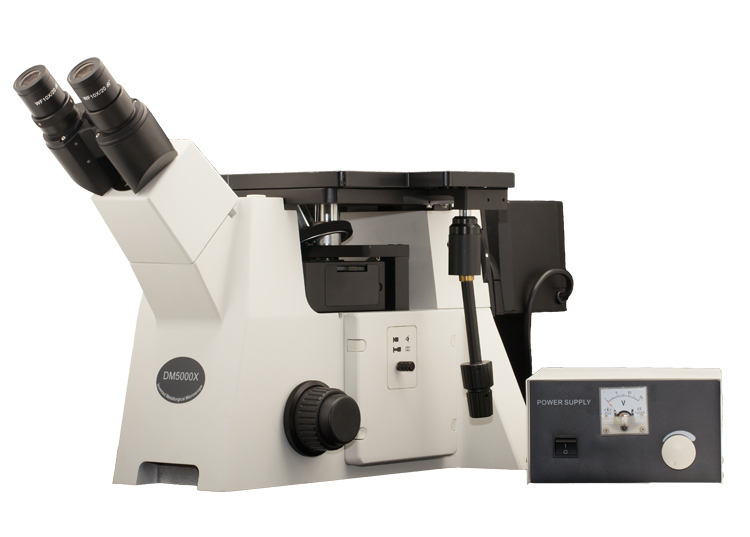

DM5000X

DM5000

DM5000X机架，一体化结构，结构稳定可靠

●

UCIS无穷远色差独立校正光学系统

宽电压，110∽240V,50/60Hz

MS1

双目观察筒，倾角45，瞳孔距调节52-75mm，视度可调

●

MS1A

双目观察筒，倾角45，瞳孔距调节48-75mm，视度可调

○

E1022PC

高眼点平场目镜：10X/φ22mm

○○

E1020PA

高眼点平场目镜：10X/φ20mm

●●

E1020RA

平场分划目镜：10X/φ20mm，视度可调

●

WM-P5A

无穷远平场消色差物镜 5X

○

WM-L10A

无穷远平场消色差物镜 10X

●

WM-L20A

无穷远平场消色差物镜 20X(S)

●

WM-P50A

无穷远长工作距离平场消色差物镜 50X(S)

●

WM-P80B

无穷远长工作距离平场消色差物镜 80X(S)

●

WM-P100A

无穷远平场消色差物镜 100X(S)/(油)

○

DX10A

12V100W卤素灯箱

●

DYX4

12V100W卤素灯电源箱

○

DYX2

12V50W卤素灯电源箱

●

ZT1A

机械移动载物台350mm×208mm，移动范围50mmX50mm

●

ZT1-1000

水滴载物片（φ118）

●

ZT5-2000

压片簧组件

●

YPQ1

压平器

○

ZQ580A

5孔内定位转换器

●

DLST1

多功能半反射器

●

JXMKBF

明视场模块

●

PQ2

起偏镜插件

●

PY3

检偏镜插件

●

SX1

0.5X摄像接筒（C接口)

●

SX5

0.25X摄像接筒（C接口、适应于1/3′CCD)

○

SDF1

数码单反相机接口(与1X摄像接筒连接）

○

BZ-0022E

12V50W Osram卤素灯泡

●

BZ-0023A

250V/5A Φ5X20 保险丝管

●●●

BZ-0022G

12V100W Osram卤素灯泡

○

BZ-0023A

250V/5A Φ5X20 保险丝管

○○○

OMMM

光学金相测微尺（1/100mm）

●

DLSS1-0029

光栏调节手柄

●●

BZ3-0014

防尘罩

●

BZ1-0036A

DM5000X说明书

●

BZ2-0018

φ2mm内六角扳手

●

BZ1-0018

φ2.5mm内六角扳手

●

BZ1-0018A

φ3mm内六角扳手

●

BZ-0021

3C认证电源线

●

BZ1-0016

附件盒

●

BZ1-0011

内销纸箱

●

BZ1-0011A

外销纸箱

○

BZ1-0012

泡沫上盖

●

BZ1-0013

泡沫底座

●

BZ4-0012

落射装置泡沫上盖

●

BZ4-0013

落射装置泡沫底座

●

BZ2-0011

内销纸箱

●

BZ2-0011A

外销纸箱

○

符号“●”为标准配置部件   “○”为选配部件。
