检测原理:紫外光双光路吸收法,用于臭氧发生器出口浓度实时检测或尾气臭氧浓度检测。
测量范围:0-300g/Nm3
产品特点:台式臭氧分析仪,可连续运行自动校零,保证检测浓度的稳定性。
二、UVOZ-500T台式臭氧气体浓度分析仪 技术参数
型号 : UVOZ-500T
测量量程:0-300g/Nm3
可选量程:0-200g/Nm3,0-100g/Nm3,0-50g/Nm3,0-1000ppm,0-100ppm;
光源寿命:约30000-50000小时;
取样方式:正压取样,负压取样(可选);
显示界面:4.3寸触摸屏操作界面;
内容界面:臭氧浓度、温度、压力;
辅助功能:温度补偿、压力补偿;
显示单位:g/Nm3,mg/NL,%WT,ppm ,mg/Nm3可选;
显示分辨率:0.01 g/m3,0.01ppm;
气体流量:0.5L±0.2L/min;
输入压力:<0.1MPa;
浓度误差 : 大0.3%FS;
线性误差 : 大0.2%FS;
零点漂移:<±0.3%.FS;
反应时间 : 信号0.03 秒, 显示 0.3秒;
环境温度 : -20~50℃;
管路接口方式:快拧(不锈钢);
串联联样口径:Φ8(8mm*6mm)(可选);
旁通取样口径:Φ6(6mm*4mm);
通讯方式:RS-485;
输出方式:4-20mA(有源);
继电信号:高报警点继电信号,低报警点继电信号;
电源:AC 110-220V;
尺寸: 160mm(高)×260mm(宽)×300mm(深);
注:1mg/L=1g/m3=467PPM;
免费质保:24个月(主机);
注: 标准配置(内置):流量计,臭氧尾气催化器,进气过滤器。
三、UVOZ-500T台式臭氧气体浓度分析仪 产品特点:
测试方法:双光路紫外光吸收法,长寿命光源系统,测量精度高。
测量原理:依据朗伯—比尔定律,通过光度吸收原理精准测量。
光源系统:国外长寿命紫外光源系统(波长253.7nm),免费质保3年。
使用方式:室内安装使用,配置电源及信号端子。
光池系统:分离式光池技术,无泄漏、耐压高、耐大流量采样气体冲击。
智能补偿:内置温度和压力补偿及显示,带有光源自动补偿功能。
操作方式:用户可根据运行状态选择手动校零和自动校零,可设置自动校零时间。
显示单位:g/Nm3,mg/NL,%WT,ppm ,mg/Nm3可选。
数据显示:高清彩色触摸屏,高浓度量程设置进气体质量流量,实时显示产量。
输出功能: 4-20mA、RS485通讯、两组报警点输出、电子流量计输入等。
标准配置:防腐流量计,臭氧尾气破坏器,进气过滤器。

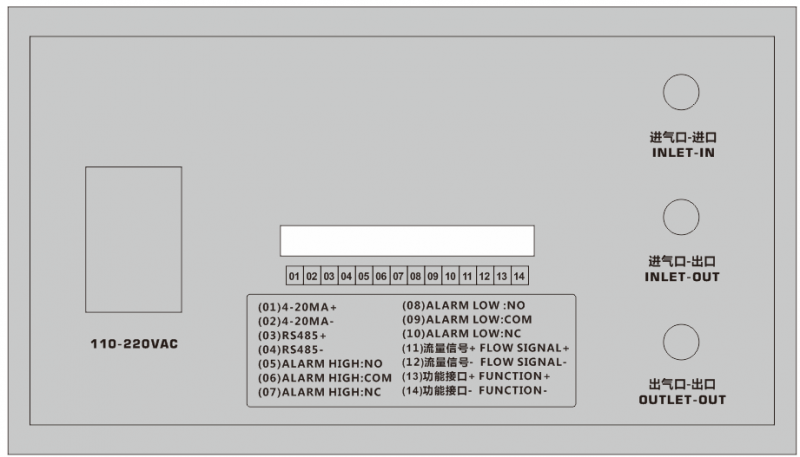

四、UVOZ-500T台式臭氧气体浓度分析仪 产品结构组成
进气口-进口:臭氧分析仪串联在臭氧管道中的进口,如果旁路取样则做为臭氧进气口。
进气口-出口:臭氧分析仪串联在臭氧管道中的出口,如果旁路取样则本气口会做封堵处理。
出气口-出口:臭氧分析仪的出口,已内置臭氧破坏器,出气口无臭氧味道,可室内排放。
信号端子输出:
(01)4-20MA+ 电流信号输出 |
(08)ALARM LOW :NO 低报警点-常开 |
(02)4-20MA- 电流信号输出 |
(09)ALARM LOW:COM 低报警点-公共端 |
(03)RS485+ 通讯接口 |
(10)ALARM LOW:NC 低报警点-常闭 |
(04)RS485- 通讯接口 |
(11)流量信号+ FLOW SIGNAL+ 产量计算流量信号接入 |
(05)ALARM HIGH:NO 高报警点-常开 |
(12)流量信号- FLOW SIGNAL- 产量计算流量信号接入 |
(06)ALARM HIGH:COM 高报警点-公共端 |
(13)功能接口+ FUNCTION+ 预留功能:臭氧发生器调配 |
(07)ALARM HIGH:NC 高报警点-常闭 |
(14)功能接口- FUNCTION- 预留功能:臭氧发生器调配 |

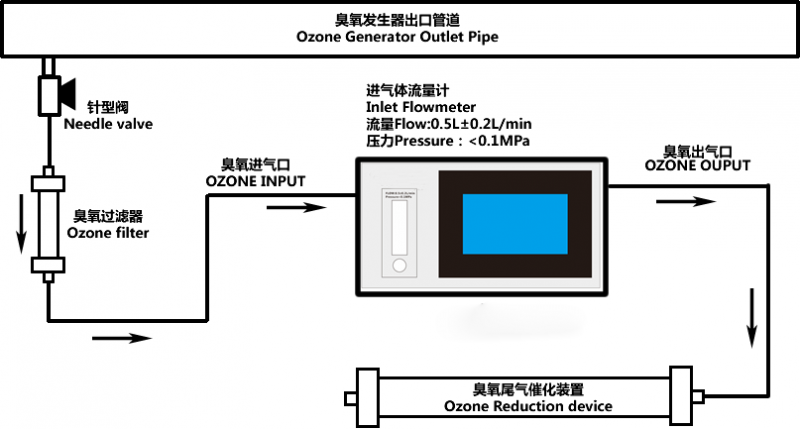

MIC-UVOZ-500T型臭氧气体浓度分析仪-正压取样连接工艺

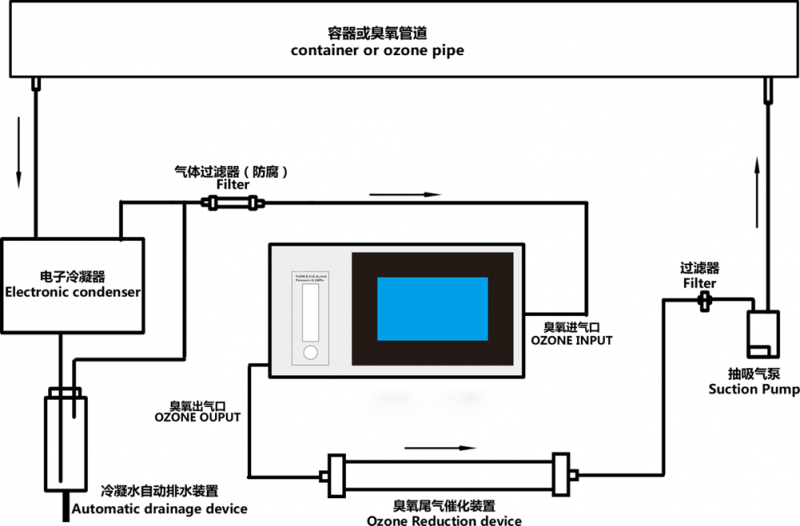

MIC-UVOZ-500T型臭氧气体浓度分析仪-负压取样连接工艺

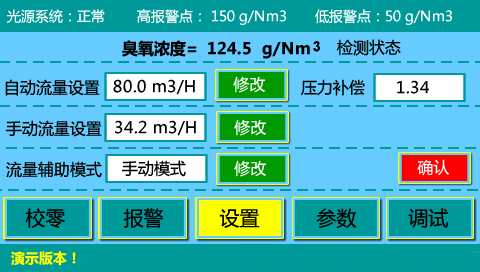

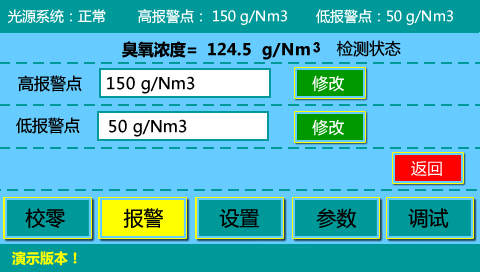

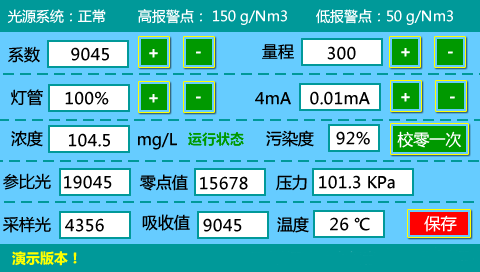

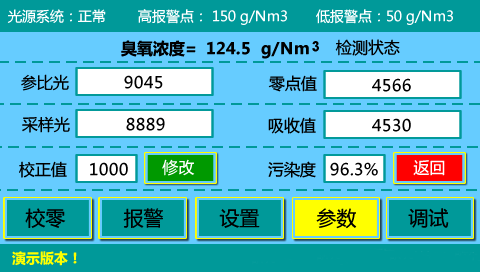

触摸屏程序演示画面
