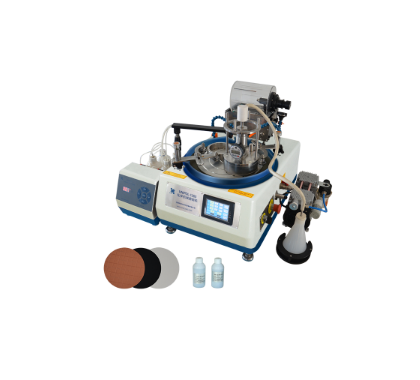

化学机械抛光机 UNIPOL-1203

产品名称

UNIPOL-1203化学机械磨抛机

安装条件

本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。

1、水：设备配有上水口及下水口，需自行连接自来水及下排水

2、电：AC220V 50Hz，必须有良好接地

3、气：无

4、工作台：尺寸800mm×600mm×700mm，承重200kg以上

5、通风装置：不需要

主要特点

1、超平不锈钢抛光盘（平面度为每25mm×25mm小于0.0025mm）。

2、超精旋转轴（托盘端跳小于0.01mm）。

3、设有两个加工工位，可分别进行控制。

4、配有全自动控制触摸屏面板，可设置主轴转速、摆臂速度、磨抛时间。

5、配置自动滴料器，流量速率可视化调整，自动研磨和抛光。

6、配置GPC-100A精密磨抛控制仪，可调节压力，修整面型，使磨抛更加方便快捷。

7、研磨部分采用防腐材料，耐化学腐蚀。

技术参数

主机部分

GPC-100A精密磨抛控制仪

自动滴料器

1、电源:220V

2、功率:450W

3、磨抛盘转速:10-240rpm

4、磨抛工位:2个

5、摆臂调节档位:1-15档

6、托盘端跳:0.008/250mm

7、不锈钢磨抛盘:φ300mm

8、载样盘:φ105mm

9、修盘环:φ127.5mm

1、载样盘直径：Ø103mm

2、载样盘轴向行程：12mm

3、数显表精度：0.001mm

4、载样盘可调加载压力：

            0.1kg-2.1kg

5、压力确认仪有效量程：1g-5000g

6、样品装卡方式：真空吸附

7、承载样件尺寸：

  直径≤103mm、 厚度≤12mm

8、尺寸：外径146mm，高266mm

SKZD-2滚筒滴料器

1、容积：1.5L

2、流量：0-35ml/min

3、尺寸：170×290×350mm；

  重量：3kg

SKZD-4自动滴料器

1、加液泵：4个

2、料液瓶：600ml/瓶

3、计时范围：1-999min

4、流量：0.1ml/min-10ml/min

5、尺寸：230×370×450mm；

  重量：10kg

1、外形尺寸:550mm×700mm×420mm

2、重量:74Kg

标准配件

1

2

不锈钢抛光盘

1个

3

载物盘

1个

4

修盘环

1个

5

SKZD-2滴料器

1个

6

SKZD-4自动滴料器

1个

7

GPC-100A精密磨抛控制仪

1个

8

抛光垫

（磨砂革、合成革、聚氨酯）

各1片

9

刚玉研磨微粉

0.5kg

10

石蜡棒

4根

可选配件

1、YJXZ-12搅拌循环泵

2、精密测厚仪

3、陶瓷研磨盘

4、玻璃研磨盘

5、磁性树脂金刚石研磨片
