▲将仪器放置平稳，并使杠杆位于升降支架之间，使之不产生摩擦。
▲按土工实验规程置备土样。
▲装入护环后将置备好的土样放入容器中透水石上， 然后上端放上透水石， 传压板及钢珠，置于压框正中，安装百分表。
▲将手轮顺时针方向旋转，使升降杆上升到顶点，再逆时针方向旋转 1~2 转。
▲使用加压头对准钢珠，调整拉杆下端螺帽，使框架向上时容器部分能自 由取放。
▲先施加 1 的预压荷重，使指针读数为零。以后逐级加荷（加荷前卸下预 载荷砝码）。
▲加荷后观看杠杆下沉情况或根据需要可逆时针方向旋转手轮， 调节升降杆保持杠杆平衡。

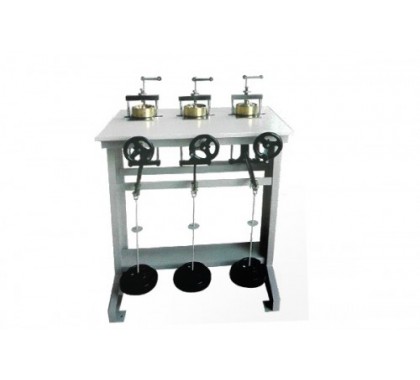

高压固结仪简介：
本仪器用于进行土的压缩试验，测定土的变形和压力或孔隙比和压力的关系，变形和时间和关系，以便计算土的单位沉降重，压缩系统，压缩指数，回弹指数，压缩模量固结系数等，测定项目视工程需要而定。符合（GB4935-1996）标准，完全符合《土工试验规程》（SL237-1999），《公路土工试验规程》（T0135-93）中的固结试验标准，本仪器采用新型高压密度板作为面板，钢板曲线框架，杠杆采用1：12和1：10双刀口，双挂钩结构，容器可同时做30cm2和50cm2两种土样面积试验。
应变控制式直剪仪校验方法：
▲杠杆比及量力环率定值是否符合要求。
▲用游标卡尺检测环刀面积30cm2、高20mm及透水板的平度、平行度均 应出厂技术 指标小于0．15mm。
▲用兆欧表检测电机的功率、电源相位、定额电压与出厂规定是否相符。校验结果处理 全部项目校验后，应填写校验证书。全部项目合格，在校验结论栏内填写“合格”。
▲外观检查：目测法检查剪切盒、环刀、透水板、加荷装置、砝码是否完整无损。
▲仪器是否放置平稳。
▲检查传动系统：蜗轮、蜗杆传动灵活性，蜗杆每转动一周推杆行程、转速是否符合 要求。
高压固结仪保养与维护：
▲每次使用后，应洗净擦干。
▲非试验人员不得使用本仪器。
▲试验在进行过程中不得离开或与人闲谈。
▲应放置在无尘、无腐蚀常温的环境中。
▲使用本产品前，请仔细阅读说明书，并妥善保管好说明书。
高压固结仪使用方法：
▲将剪切盒上下各加上Φ61.5×12.7mm透水石壹块，装上传压活塞，将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。（砝码盘挂在重点轴上）。
▲调整平衡锤进退使杠杆稍离传压活塞（不接触活塞）。在砝码上加24g砝码，此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。
▲摇动手轮使剪切盒前进接触到测力计，百分表指针稍动即停止。
▲提杠杆末端，使加荷框离开传压活塞，靠在推动座上。
▲剪切盒上插有两个螺杆插销，试验开始时，应将螺杆插销旋下。
▲摇动手轮，每转一圈，推动轴前进0.20mm。
▲试验完成后，加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整，只需将卸荷下杠杆向上提离剪切盒即可，取出试样，清洗剪切盒后再做第二次试验。
▲仪器使用完毕后，应清洗擦干，蜗轮蜗杆注意上稀黄油，杠杆的向心球轴承内注意上机油。妥善保管剪切盒与插销，不得弯曲变形。
高压固结仪操作规程：
▲取出仪器箱与仪器四周塞块，仪器置于平台上，调节立柱螺丝，仪器平稳后并紧并帽。
▲稍并紧框架下横梁上的六角螺栓，使框架与杠杆基本稳定。
▲检查杠杆两侧与吊圈是否相摩，轴承滚动应灵活，调整平衡锤，使杠杆自重基本平衡，并紧平衡锤并帽，旋开螺栓，与杠杆充分脱开，并将杠杆处于立柱中间。
▲检查前切盒，滚动钢球应放正，滚动灵活五异物卡阻，按规程放入土样，放好透水石，传压板，使框架传压螺钉对准钢球中心。
▲摇动手轮，使上盒刚好接触量力环，百分表对零，同时将垂直移位百分表对零，旋动传压螺钉，适量太高杠杆，若试样未经预压可略高，以免加后土样下沉而使杠杆过于倾斜。
▲应变控制式直剪仪使用说明书
按工程实际需要施加垂直载荷，（杠杆应基本位于立柱中间）待土样受载或固定后，拧出螺丝插销，以均匀速度摇动手轮进行剪切，视量力环百分表指针不再前进，或有后退时记下数值，一般剪切位移应达到4mm左右。当剪切过程中百分表读数无峰值时，则可剪至6mm。
▲剪切结束后，退出剪切和垂直载荷（拔出插销，可快速旋退进杆），复原。
高压固结仪注意事项：
▲试验结束后，将剪切盒擦拭干净，有关表面涂以薄层防锈油。
▲量力环应根据使用情况或半年进行一次重新率定。
▲杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑。
▲使用应变控制式直剪仪，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
▲初次使用应变控制式直剪仪人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
▲实验时使用的应变控制式直剪仪，要布局合理，摆放整齐，便于操作，观察及记录等。
高压固结仪简介：
该仪器用于测定土地抗剪强度,通常采用四个试样，分别在不同的垂直压力下，施加剪切力进行剪切，求得破坏时的剪应力,然后根据库伦定律确定强度参数，内摩擦角和凝聚力。
高压固结仪参数：
▲zui大垂直荷重：400 Kpa。
▲压力级别：50、100、200、300、400（Kpa） 。
▲对应法码重量：1.275、2.55、5.1、7.65、10.2（Kpa） 吊盘为*级 。
▲杠杆比：1：12 。
▲土样：30cm'2、高2cm 。
▲zui大水平剪切力：1.2KN 。
▲动力形式：电动 。
▲手轮转速：0.1、4、12 （r/min） 。
▲手轮每转推进杆位移：0.2mm 。
▲对应剪切速度：0.02、0.8、2.4 （mm/min） 。
▲电压功率：220V/50HZ。
高压固结仪主要结构：
▲推动座部分：推进杆进程以手轮（带手折柄）每转，推进杆移至0.2mm推动剪切盒进行剪切。
▲剪切盒部分：剪切盒试样面积30平方厘米，直剪仪高2厘米，（配切土环刀30平方厘米φ61.8×20一只）。
▲杠杆加压部分：杠杆比为1：20，附加砝码1.53kg三块0.765kg两块（其中一块时吊盘）。
▲直剪仪测定部分：仪器采用圆形量力环，zui大水平力为1.2KN，采用滚动衬圈进行导向定位。
