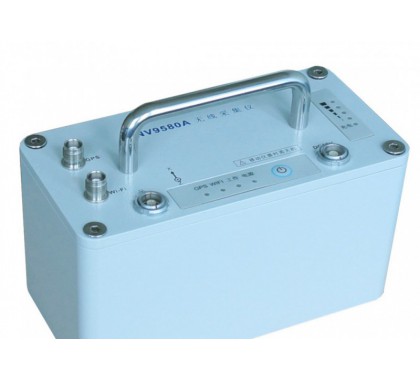

INV9580A智能无线测试仪 （含采集内嵌服务软件） 概述

    INV9580A无线采集仪是双通道24位双核分布式采集仪，采集器与传感器一体化设计，适用于桥梁振动和模态测试的数据采集。

    INV9580A运用FPGA、DSP、ARM三处理器协同工作，采集仪器具有高性能和多功能的特点。INV9580A内置水平和垂直两个高精度拾振器，每通道都拥有双核24位高精度AD采集，测试范围可达到160dB，具有以太网口和无线WIFI接口，可自由选择有线或无线方式进行网络连接，内置嵌入式计算机系统，具有16GB存储以及大容量电池，无外供电时可脱机独立自动工作8小时。多台之间可以同步级联，支持IEEE1588以太网同步和GPS无线同步。

    INV9580A设计了强大的无线功能，利用无线路由器自动组网，测试方便快捷。采用无线路由器局域网连接方式，一台计算机可以控制多台INV9580A进行在线或离线测试工作。INV9580A拥有强大的网页测试功能，利用电脑、手机、iPad等移动设备连接无线路由器网络，可实时的对网内的每台采集仪进行设置、采样、实时数据浏览等操作，让现场测试工作简单有趣进行。

    INV9580A采用一体化设计，内置高精度振动传感器，整体密封结构，所有接插件具有防水设计，非常适合于恶劣的现场工作环境，具有可靠、防雨、防尘、防电磁干扰等特点。

INV9580A智能无线测试仪 （含采集内嵌服务软件） 主要技术指标

• 通道数：2（水平和垂直振动各一）

• AD精度：双24位(双核)

• 高采样频率：每通道256Hz

• 频率示值和分辨率误差：<0.01%

• 频谱幅值示值误差：<1%

• 通道量程范围： 160dB

• 通道输入噪声：<0.005mVrms @±2.5V量程 (典型值0.003mVrms)

• 抗混叠滤波： 256倍过采样＋数字滤波＋模拟抗混叠滤波器，总衰减陡度超过 -300 dB/oct

• 高精度拾振器档位： 四档

  • 1档：加速度（灵敏度约为：0.3V/m*S2, 量程约为：8m/S2）

  • 2档：小速度（灵敏度约为：24V*S / m, 量程约为：0.1 m/S）

  • 3档：中速度（灵敏度约为：2.4V*S /m, 量程约为：1 m/S）

  • 4档：大速度（灵敏度约为：0.7V*S /m, 量程约为：3.5 m/S）

• 总谐波失真：-70dB

• 通道间串扰：-100dB

• 输入阻抗：>1MΩ

• 数据接口：以太网（RJ45），WIFI

• 供电：AC220VAC 或 6~28VDC，LEMO两芯

• 内置电池：8000 mAh，3.7V可充电锂电池

• 应用软件：DASP系列软件

• 质量体系：ISO9001:2008国际质量体系认证

• 操作系统：Windows 98/Me/2000/XP/Vista/7/8

• 技术标准：Q/HDDZS001-2006, JJG834-1993

• 使用环境：GB6587.1-86-Ⅱ

• 尺寸：190 mm(长) *100 mm(宽) *100 mm(高)
