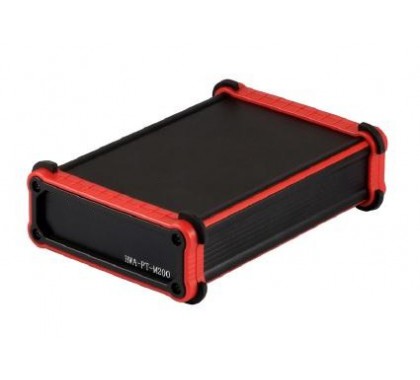

HWA-PT-M200型GNSS高精度接收机是一款适用于建筑安全监测的高精度接收机，依靠国产自主卫星导航系统，拥有自主核心技术，接收机采用全金属铝型材外壳，全金属防水连接器。
HWA-PT-M200 GNSS接收机产品特点
l 支持GPS L1/L2，BDS B1/B2，GLonASS G1/G2
l BDS、GPS、GLONASS单系统或多系统联合定位
l 兼容进口板卡的物理尺寸、电气接口以及指令报文
l 支持RTK解算，可用于实时动态高精度定位
l 支持双天线定向或单天线定位
l 体积小、重量轻、功耗低
l 2个RS232接口，速率9600~921600
|
类别 |
项目 |
指标 |
|
GNSS信号 |
GPS |
L1、L2、（L5） |
|
BDS |
B1、B2、（B3） |
|
|
GLONASS |
G1、G2 |
|
|
通道数 |
并行通道数 |
≥80个 |
|
捕获时间 |
冷启动 |
＜50S |
|
温启动 |
＜30S |
|
|
重捕获 |
≤2S |
|
|
精度 |
时间精度 |
20ns |
|
精密单点定位 |
H≤1.5m，V≤3m（1σ，PDOP≤4） |
|
|
静态差分 |
H：±（2.5+1×10-6×D）mm V：±（5.0+1×10-6×D）mm |
|
|
RTK初始化时间 |
＜10S（基线长小于20km） |
|
|
初始化置信度 |
＞99.9% |
|
|
动态差分 |
H：±（10+1×10-6×D）mm V：±（20+1×10-6×D）mm |
|
|
面板接口 |
COM1 |
6芯LEMO插座，RS232 |
|
COM2 |
6芯LEMO插座，RS232 |
|
|
天线 |
1个GNSS天线接口，TNC |
|
|
电源 |
2芯LEMO插座，外部电源输入 |
|
|
数据协议 |
数据格式 |
NMEA-0183 |
|
CMR |
CMROBS，CMRREF，CMRPLUS |
|
|
RTCM2.X（2.0~2.3） |
RTCM1，RTCM3，RTCM9，RTCM1819，RTCM31，RTCM59（B1I，B3I） |
|
|
RTCM3.X（3.0~3.2） |
1004,1005,1006,1007,1008,1011,1012,1104,1033 RTCM 3.2：MSM4（1074,1084,1124） |
|
|
电气参数 |
电压 |
DC9~32V，过压保护，反接保护 |
|
功耗 |
≤5W |
|
|
物理指标 |
尺寸 |
160mm×113mm×42mm |
|
重量 |
≤1Kg |
|
|
防震 |
坚固铝合金外壳加塑胶圈，抗1米自然跌落 |
|
|
环境指标 |
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+85℃ |
|
|
湿度 |
≤95%（非凝结） |
|
|
防水 |
IP65 |
