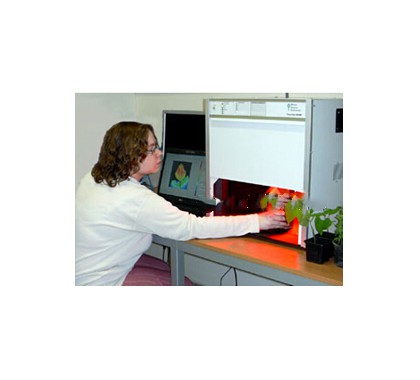

便携式GFP荧光成像仪是便携式叶绿素荧光成像仪的扩展版,不仅可用于叶绿素荧光成像,还可用于植物、动物或其组织器官及菌落等绿色荧光蛋白(GFP)分布异质性成像分析研究。由四组高亮度发光二极管提供高强度测量光或适度可持续光,高强度测量光脉冲可以使荧光信号成像测量在很高的背景光下进行。荧光信号通过高灵敏度CCD摄像头探测成像,动态荧光图像可以通过所附带的软件进行分析。测量目标可以是小型植物、小型动物、绿藻、细菌菌落等活体生物荧光成像,还可进行凝胶荧光成像。根据客户研究需求,还可以通过不同的滤波器和发光二极管组合进行其它颜色荧光的成像测量,EBFP、ECFP、EYFP、DsRed等。
FC 1000-H/GFP便携式荧光成像仪原理
FC 1000系列植物荧光成像系统用于检测植物发出荧光的动态变化和空间分布,Kautsky效应过程、荧光淬灭及其它瞬时荧光过程(瞬变)都可被摄取,从而提供2维荧光图像。测量与计算参数多达50多个:F0, FM, FV, F0', FM', FV', QY(II),NPQ, ΦPSII, FV/FM, FV'/FM', RFd, qN, qP, PAR吸收率, 光合电子传递率ETR等。这些荧光参数图像可用于研究植物的光合生理、优良品种筛选及果实的成熟过程等等,还可研究因病变、衰老、环境胁迫或基因突变造成的荧光变化。
FC 1000-H/GFP便携式荧光成像仪特点
l 便携性强,实验室、野外均可使用
l 可成像测量GFP(绿色荧光蛋白)及叶绿素荧光动态
l 可自己编辑测量实验成像(protocol)
l 即可可持续光化学光成像测量,又可进行PAM成像测量
l 带暗适应罩子、叶夹,对样品无损伤
l 高分辨率镜头,快照模式、视频模式(具备binning模式)
l 可选配氧气荧光比率成像,以成像测量植物氧气二维分布
l 可选配OJIP-test测量模块
FC 1000-H/GFP便携式荧光成像仪基本技术指标
l 实验测量程序(protocols)包括:稳态荧光成像如GFP荧光成像、叶绿素Fv/Fm、叶绿素Kautsky诱导效应、叶绿素荧光淬灭分析、光响应曲线等
l 多达50多个动态叶绿素荧光成像参数如F0, FM, FV, F0', FM', FV', QY(II),NPQ, &pHi;PSII, FV/FM, FV'/FM', RFd, qN, qP, PAR等
l 高分辨率CCD镜头,最大象素为1392 x1040,像素大小6.45 µm x 6.45 µm
l 高分辨率CCD具备binning模式选项以提高灵敏度,在2 x 2情况下分辨率可达696 x 520像素,时间分辨率达25帧/秒
l 操作模式:视频模式(用于测量ChlF动态)和快照模式(用于稳态GFP荧光),成像测量面积可达3.5x3.5cm
l 图片、视频经由USB2.0传输到计算机
l 测量光闪或持续光由4个发光二极管板提供,每个光源板由25个橙色(620nm)或蓝色LEDs(λmax= 455 nm)组成,规格40mm×40mm
l 饱和光闪为455nm兰光,光强可达1000 µmol·m-2·s-1
l 光化学光为455nm兰光,光强可打350µmol·m-2·s-1
l IR(红外)光源波长735nm,有4个高强度LEDs组成
l 软件可以设置、调节实验设计如时间光源强度等、即时显示选定区域样品荧光动态变化图像、通过减掉背景光或通过平均法提高信噪比等
l 氧气荧光比率成像模块(选配)可独立对植物氧气二维分布成像,从而可以对植物叶片等表面氧气浓度的时空分布变化进行观测分析
l OJIP-test(选配):可对植物快速荧光动态光化学相和热相进行分析
l GFPCam主机重量1.8kg
