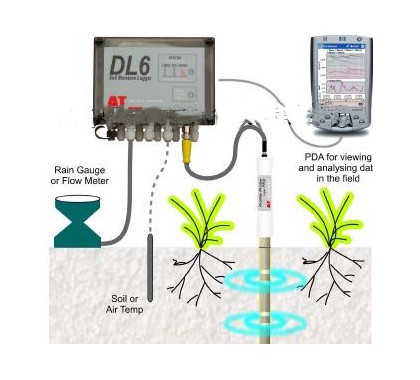

专门为土壤水分传感器（Profile Probes、ML3优化设计的9通道数据采集器，可连接温度传感器和雨量桶，非常适用于土壤水分研究及灌溉监控。
DL6-PR2土壤水份测量系统特点
仪器密封防护等级为IP68，坚固耐用，可在野外恶劣气候下使用。该数据采集器有6个模拟通道（最多可以接1个PR2/6或1个PR2/4加2个ML2x），1个温度通道（可连接ST1、ST2或其他2K电热调节器），1个事件记数通道（可连接RG2雨量桶）和1个警告输出通道。该数采经过1米跌落试验。数据通过耐恶劣气候的防水RS232接口与计算机进行通讯。可通过数采上的LED灯来检查数采的工作情况。
DL6-PR2土壤水份测量系统组成
l DL6数据采集器：包括主机及电 池、说明书、RS232缆线
l DL6-SW1软件：基于Windows操作系统
l PR2土壤水份探头
DL6数据采集器
l 通道：6个电压输入，1个温度，1个计数通道
l 控制：2个relay（2A）
l 存储：16000
l 采样时间：1秒至24小时
l 软件：Deltalink
l 接口：RS232
l 触发电压通道：1个
l 电源：6个五号电池或外接电源，电池最长可用一年
l 防护等级：IP67
l 工作温度：-10~50℃
l 尺寸：180×160×70mm
l 应用：土壤剖面水分监测或节水灌溉控制
l PR2数量：1个
PR2剖面水份探头
|
传感器类型 |
PR2/4 PR2/6 |
|
测量值 |
体积含水量 m3 .m-3 (%vol) |
|
测量范围 |
0-0.4 m3.m-3 保证精度, 0-0.6m3.m-3 全量程0-1 m3.m-3 |
|
测量精度 |
±0.04 m3.m-3(0-40℃)针对土壤进行特殊标定 ±0.06 m3.m-3(0-40℃)使用通用的标定曲线 |
|
含盐量容忍度 |
50-400ms.m-1 |
|
温度范围 |
0-40℃ 保证精度指标 |
|
土壤有效范围 |
垂直：95%感应集中在直径±50mm圆柱内 |
|
响应时间 |
小于1秒 |
|
供电 |
最小：5.5V DC (2米缆线时) 7.5V DC (100米缆线)，最大：15V DC PR2/4 耗电 <80mA PR2/6 耗电 <120mA |
|
输出 |
4(PR2/4)或6(PR2/6)个模拟电压值。0-1V 对应0-0.6m3.m-3 |
|
线缆 |
屏蔽 9 芯线，标配 2 米缆线，和 M12(IP68 接头) 扩展缆线：5米，10米，25米，最长100米 |
|
材料 |
直径25.4mm 聚碳酸脂，不锈钢 |
|
尺寸/重量 |
PR2/4：长：750mm 重量：0.6Kg PR2/6：长：1350mm 重量：0.95Kg |
