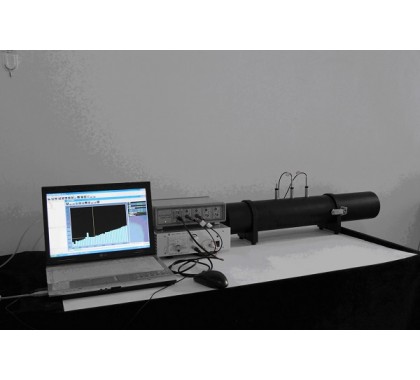

AWA6290T型 传递函数吸声系数测量系统主要特点
 符合标准：GB/T 18696.2-2002（ISO 10534-2:1998）《声学阻抗管中吸声系数和声阻抗的测量第2部分传递函数法》
双传声器传递函数法
多种管径，多种传声器间距，测量的频率范围宽
相位严格配对，下限频率低
只需小的样品
样品安装及拆卸方便
样品的后腔可调节
测试效率高，测量精度高
测量参数齐全，并可以导出及自动生成报告
AWA6290T型 传递函数吸声系数测量系统技术参数
|
型号
参数
|
AWA8551型
阻抗管
|
AWA8551A型
阻抗管
|
AWA8551T型
隔声管
|
AWA8551AT型
隔声管
|
|
频率范围
|
50 Hz-1.6 kHz
500 Hz-6.4 kHz
|
100 Hz-3.2 kHz
|
50 Hz-1.6 kHz
500 Hz-6.4 kHz
|
100 Hz-3.2 kHz
|
|
吸声系数测量
|
有
|
有
|
有
|
有
|
|
反射系数测量
|
有
|
有
|
有
|
有
|
|
声阻抗率测量
|
有
|
有
|
有
|
有
|
|
声导纳率测量
|
有
|
有
|
有
|
有
|
|
传递损失/隔声量
|
无
|
无
|
有
|
有
|
AWA6290T型 传递函数吸声系数测量系统主要功能
软件提示信息丰富，用户可在软件引导下轻松完成测试
传声器间距及传声器到材料距离允许用户自行输入
可以将不同频段的吸声或隔声特性曲线自动拼接起来
可以记忆多条曲线，方便产品改进时进行比较
可以求多条曲线的平均值，并画出平均值曲线
含均衡器的白噪声信号发生器，可以保证信噪比
AWA6290T型 传递函数吸声系数测量系统配置清单
|
|
50Hz-6.4kHz
吸声测量
|
100Hz-3.2kHz
吸声测量
|
50Hz-6.4kHz
吸声及隔声测量
|
100Hz-3.2kHz
吸声及隔声测量
|
|
AWA8551阻抗管
|
1套
|
--
|
--
|
--
|
|
AWA8551A阻抗管
|
--
|
1套
|
--
|
--
|
|
AWA8551T阻抗管
|
--
|
--
|
1套
|
--
|
|
AWA8551AT阻抗管
|
--
|
--
|
--
|
1套
|
|
1/4“测量传声器对
|
1对
|
1对
|
2对
|
2对
|
|
AWA14614E前置放大器
|
2个
|
2个
|
4个
|
4个
|
|
AWA6290M双通道分析仪
|
1台
|
1台
|
--
|
--
|
|
AWA6290B四通道分析仪
|
--
|
--
|
1台
|
1台
|
|
AWA5871功率放大器
|
1
|
1
|
1
|
1
|
|
信号发生软件
|
1
|
1
|
1
|
1
|
|
1/3 OCT分析软件
|
2通道授权
|
2通道授权
|
4通道授权
|
4通道授权
|
|
FFT 分析软件
|
2通道授权
|
2通道授权
|
4通道授权
|
4通道授权
|
|
传递函数吸声系数测量软件
|
1
|
1
|
1
|
1
|
|
四传声器隔声测量软件
|
--
|
--
|
1
|
1
|
|
