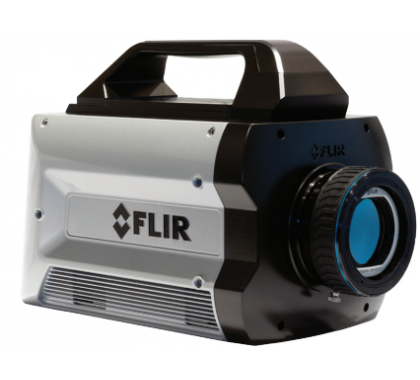

FLIR X6900sc 科研用高速中波红外热像仪

FLIR X6900sc是一款专为科学家、研究人员和工程师设计的成像超快、灵敏度高的中波红外热

像仪。这款热像仪具有高级触发功能和内置RAM/SSD记录功能，配有一个四插槽电动滤片轮，

可以在实验室环境下和测试范围内对高速事件实现画面定格功能。

高速，高灵敏度

X6900sc能以1000帧/秒的帧速捕获640×512像素的全幅图像，使其成为全球最快的全分辨率

商用热像仪。窗口模式下帧速率甚至快至29,134 Hz；对于所选窗口，输出帧速率可在0.0015 Hz

至最大值之间调节。FLIR制冷式锑化铟(InSb)探测器的灵敏度为＜20 mK，能以任意帧速检测细

微的温度变化。

本机记录或数字传输

保存多达26,000帧的全分辨率数据至内置RAM，确保零丢帧。可回放热像仪中的RAM视频或

在90秒内将其保存到可插拔的固态硬盘(SSD)上，然后迅速重新开始录制新视频。X6900sc也

可以通过千兆以太网、Camera link和CoaXPress同步高速传输14位数据，以实时查看、分析和

录制。

高级滤波选项

FLIR X6900sc集成一个易于操作的四插槽电动滤片轮，允许在任何环境中更换滤光片。该热像

仪具有自动滤光片识别功能，能识别滤光片位置、光谱范围及有关校准数据，使得选择滤光片和向

热像仪载入自定义校准数据和配置轻而易举。此外，FLIR X6900sc支持定制添加冷滤光片，以满

足更加定制化的光谱滤波要求。

同步和触发

该热像仪能通过外部BNC输入、软件触发器或IRIG-B时间戳触发，具有同步和触发外部事件或

仪器所需的多种功能。触发器和同步输入可根据极性和时限进行定制，能有效提高兼容性。该热像

仪支持利用内置RAM缓冲器预触发记录，使用户能够在事件发生前捕获画面。

软件

X6900sc热像仪能与FLIR ResearchIR Max软件无缝配合，从而实现热数据的直观查看和记录

以及先进处理。兼容GigE Vision/GenICam的以太网使用户能够实现与ResearchIR或Mathworks®

MATLAB等第三方软件程序的即插即用。提供可选软件开发工具包(SDK)，或使用行业标准GigE

Vision工具箱。

关键特性

• 1,000 Hz全帧高速成像

• 内置RAM录制功能

• 同步其他仪器和事件

• 通过GigE和CXP接口的全GenICam支持

• 具有自动滤光片识别功能的滤片轮

FLIR X6900sc 科研用高速中波红外热像仪

技术参数

系统概览 X6900sc中波红外热像仪

探测器类型 FLIR锑化铟(InSb)探测器

波长范围 3.0–5.0μm或1.5–5.0μm

分辨率 640 x 512

探测器像素间距 25 µm

热灵敏度/NETD < 20 mK

势阱容量 11.0 M电子

可操作性＞99.8%(标准值＞99.95%)

传感器制冷闭合循环旋转

电子参数

读出类型快照

读出模式异步积分同时读出；

异步积分后读出

同步模式 Genlock，同步输入，同步输出

图像时戳内部IRIG-B解码器时钟TSPI准确时间戳

积分时间 270ns至687s

像素时钟 355 MHz

帧频(全窗口) 可编程；0.0015 Hz至1004 Hz

子窗口模式灵活窗口，可缩放至64×4(以32列，4行递增)

动态范围 14位

内置图像存储 RAM(易失性)：16 GB，高达26000帧，

全帧SSD(非易失性)：＞4 TB

数据传输接口同步千兆以太网(GigE Vision®)，

Camera link，CoaXPress(CXP)

标准视频 HDMI, SDI, NTSC, PAL

命令与控件 GigE，USB，RS-232，Camera link，

CXP (通过GigE或CXP支持的GenICam协议)

温度测量值

标准测温范围 -20°C至350°C

可选测温范围最高1,500°C，最高3,000°C

精度 ±2°C或读数的±2%

光学组件

热像仪光圈数 f/2.5或f/4.1

可选镜头(使用FLIR HDC镜头) 3-5 µm：17 mm，25 mm，50 mm，100 mm，200 mm

宽波段(1-5μm)：25 mm，50 mm，100mm

近焦镜头/显微镜 1倍，4倍(3-5 μm，要求用于f/4.1热像仪镜头)

镜头接口 FLIR HDC(4扣环卡栓)

调焦手动

滤波滤片轮，标准1英寸滤光片

图像/视频显示

调色板 8位可选择

自动增益控制手动、线性、平台直方图均衡、ROI、DDE

叠加可自定义(IRIG-B，日期，积分时间，内部温度，帧频，

同步模式，冷却小时数)

视频模式高清：720p/50/59.9 Hz，1080p/25/29.9 Hz

数字变焦 1倍，4倍，4:3

一般参数

工作温度范围 -20℃至50℃

储存温度范围 -40℃至80℃

抗冲击/抗振性 40 g，11 ms ½正弦脉冲/4.3 g RMS 随机振动，均为3轴

电源 24 VDC（稳态＜50W）

重量（带手柄，不含镜头） 6.35 kg

尺寸(长×宽×高)

(不含镜头、手柄)

241 x 165 x 152 mm

安装 2 x ¼” -20

1 x 3/8” -16

4 x #10/24

侧面：3×¼”-20(每侧)
