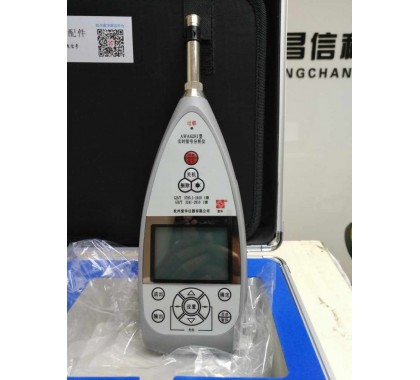

AWA6291型实时信号分析仪

一、概述：

AWA6291型实时信号分析仪是一种数字信号处理技术的袖珍式实时分析仪，它可以对噪声、振动或其它电信号进行频谱及幅值分析。模块化设计，用户可选择不同软件，实现不同功能，得到不同的测量指标。该仪器可应用于工业企业、环境保护、劳动卫生、科研教学、计量检测等领域，完成机器设备噪声测量与分析、环境噪声测量、声功率级测量、建筑声学测量、以及机器振动的测量分析。
特点：

●符合GB/T 3785.1-2010 1级。
●高精度，24位A/D，级线性范围大于90dB。
●同时（并行）完成A、C、Z三种频率计权和F、S、I三种时间计权。
●实时1/1和1/3OCT、FFT分析。
●定时开机、定时关机功能；启动方式可为超限启动或等间隔启动模式。
●用户选购1/3OCT软件，可以自行定义频率计权值（W-U）。
●可以连续记录总值、OCT及1/3OCT分析结果随时间的变化。
二、主要技术性能：

1、信号输入：插座：X9-6z，可选LEMO插座；输入阻抗：150kΩ//100pF；最大输入电压：10V（有效值）。

2、频率范围：10Hz~20kHz（±0.2dB），1Hz~23kHz(±1.0dB)。

3、量程增益：-10dB、0dB、10dB、20dB、30dB、40dB。

4、自生噪声电压：小于4μV（1Hz~23kHz）。

5、电压测量范围： 15μV~10V (有效值)。

6、信号输出：插座：Φ3.5立体声耳机插座；输出阻抗：1kΩ；最大输出信号电压：3.2V

7、级线性范围：大于90dB。

8、A/D位数：24位。

9、采样频率：48kHz。

10、显示器：240×160点阵LCD，有EL背光。

11、输出接口：RS232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果。USB接口，mini B型，符合USB1.1,兼容USB2.0，可连至PC机。

12、数据存贮：测量结果保存在48Mbit的FLASH中，也可将数据转存到U盘中。

13、内部日历时钟：误差小于1分钟/月。

14、仪器内部自带符合GB 2312标准的汉字库，可在仪器上输入中英文测点名。

15、用户可设定开机时间及关机时间。开机稳定时间：小于30秒。

16、工作电源：6节LR6碱性电池或可充电电池，也可使用8V外部电源。

17、外形尺寸：210×90×38(mm)。

18、质量：0.5kg。

19、电磁兼容性：满足IEC 61672.1:2002标准中对X类声级计的要求。

20、工作环境：工作温度：-10℃～+50℃；相对湿度：25%～90%；大气压力：65kPa～108kPa。

噪声统计分析软件(S6291-00101)

1、主要功能：噪声统计分析、24小时自动监测和积分测量。

2、主要测量指标：统计分析菜单：L_AFp、L_AFmax、L_AF5、L_AF10、L_AF50、L_AF90、L_AF95、L_AFmin、SD、L_Aeq1s、L_Aeq,T、LAE、L_AFeqT。 24h 测量菜单：除了统计分析菜单所有的测量指标外，还有L_d、L_n、L_dn。

3、显示分辨率：0.1dB。

4、数据存贮：可存贮统计分析结果、24h测量结果、积分测量结果，最多12288组，也可将测量结果转存在U盘上。

噪声OCT频谱分析软件包（S6291－00202）

1、主要功能：噪声的实时倍频程频谱分析和积分测量。

2、滤波器类型：并行(实时)倍频程数字滤波器。

3、滤波器中心频率：16Hz～16kHz。

4、滤波器符合标准：GB/T3241和IEC61260 1级。

5、主要测量界面：列表界面、图形界面。可以同时显示11个中心频率的频带声压级以及A、C和Z计权声压级。

6、主要测量指标：频带瞬时声压级(L_fmi)、频带1秒等效声级(L_fmeq,1s)、频带等效连续声级(L_fmeq,T)、1秒内最大计权声级(L_xyp)、瞬时计权声级(L_xyi)、1秒等效计权声级(L_xeq,1s)、等效连续计权声级((L_xeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(C_peak)，测量经历时间(Tm)。（fm由中心频率决定，X为频率计权A、C、Z；Y为时间计权F、S、I）。

7、实时分析速度：约47次/秒，同时完成所有中心频率及A计权，C计权，Z计权测量。

8、记录功能：可按31ms、0.1s、0.5s、1s间隔记录倍频程频谱随时间的变化。

9、数据存贮：可存贮倍频程分析的瞬时值、1秒积分值、积分值、最大值、总值分析的积分测量结果，最多12288组，也可将测量结果转存在U盘上。

噪声1/3OCT分析软件包(S6291－00303)

1、主要功能：噪声的实时1/3倍频程频谱分析和积分测量。

2、滤波器类型：并行(实时)1/3倍频程数字滤波器。

3、滤波器中心频率：12.5 Hz～20 kHz。

4、符合标准：GB/T3241和IEC61260 1级。

5、主要测量界面：列表界面、图形界面，可以同时显示34个中心频率的频带声压级以及合成A、C和Z计权声压级。

6、主要测量指标：频带瞬时声压级(L_fmi)、频带1秒等效声级(L_fmeq,1s)、频带等效连续声级(L_fmeq,T)、1秒内最大计权声级(L_xyp)、瞬时计权声级(L_xyi)、1秒等效计权声级(L_xeq,1s)、等效连续计权声级((L_xeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(L_Cpeak)，测量经历时间(Tm)（fm由中心频率决定，X为A、C、Z、W-U；Y为F、S、I）。

7、记录功能：可按31ms、0.1s、0.5s、1s间隔记录1/3倍频程频谱随时间的变化。

8、数据存贮：可存贮1/3倍频程分析的1秒积分值、积分值、总值分析的积分测量结果，最多12288组，也可将测量结果转存在U盘上。

噪声FFT分析软件(S6291－00404)

1、主要功能：噪声的实时FFT频谱分析

2、谱线数：512线，可看到200条谱线

3、采样频率：48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz

4、分析频率上限：18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz

5、带宽：93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz

6、重叠率：0 %、50 %、75 %、87.5 %、93.75%、97%

7、平均方式：指数平均F（时间常数125ms）和S（时间常数为1s），及线性平均。

8、主要测量指标：每根谱线下的F计权瞬时值、S计权瞬时值、1秒等效声级、等效连续声级；1秒内最大计权声级(L_xyp)、瞬时计权声级(L_xyi)、1秒等效计权声级(L_xeq,1s)、等效连效计权声级((L_xeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(C_peak)，测量经历时间(Tm)

9、数据存贮：可存贮FFT分析的F时间计权瞬时值、S时间计权瞬时值、1秒积分值、积分值；总值分析的瞬间值、积分测量结果，最多12288组，也可将测量结果转存到U盘上

可选配置清单（可根据用户定货要求提供)

软件编号	软件包名称	测量项目	应用
S 6291-00101	噪声统计分析软件包	同时测量L_PA、L_PC、L_PZ三种频率计权声压级、等效连续声级L_eq与统计声级L_N（N为5、10、50、90、95）、24小时自动监测。	环境噪声测量和一般声学测量
S 6291-00202	噪声1/1 OCT分析软件包	同时列表或图示测量L_PA、L_PC、L_PZ三种频率计权声压级、11个倍频带声压级，滤波器中心频率：16 Hz~16 kHz，以及等效连续声级L_eq测量。	机器噪声测量和频谱分析和室内环境噪声测量
S 6291-00303	噪声1/3 OCT分析软件包	同时列表或图示测量L_PA、L_PC、L_PZ三种频率计权声压级、32个1/3倍频带声压级，滤波器中心频率：10 Hz~20 kHz，以及等效连续声级L_eq测量。	机器噪声测量和频谱分析
S 6291-00404	噪声FFT分析软件包	512线实时FFT分析，采样频率：48 kHz、24 kHz、12 kHz、6 kHz、3 kHz、1.5 kHz、750 Hz。测量并显示瞬时值、1秒积分值、积分值、最大值保持。	机器噪声测量和窄带频谱分析
S 6291-00508	混响时间测量软件包	可以按ISO 3382规定的脉冲反向积分法测量室内的混响时间。	建筑声学和吸声材料测量
S 6291-02305	振动1/3 OCT分析软件包	同时测量机器振动的加速度、速度、位移（振幅）及实时1/3OCT频谱分析。	机器振动测量和频谱分析
S 6291-02406	振动FFT分析软件包	同时测量机器振动的加速度、速度、位移（振幅）及实时FFT频谱分析。	机器振动测量和窄带频谱分析
S 6291-01310	低频1/3 OCT分析软件包	按GB/T 50355-2005测量住宅建筑室内振动，也可测量自定义频率计权振动。	低频振动频谱分析
