AWA6256B+ 环境振动分析仪
-
-
-
-
-
概 述：AWA6256B+环境振动分析仪由环境振动加速度计、主机、环境振动测量分析软件组成，主要用于环境振动测量。环境振动可同时符合ISO8041：1990及GB/T 23716-2009（ISO8041：2005）标准；符合现行GB10070-1988标准中对仪器的要求，也可满足修订中环境振动测量仪器的要求。
AWA6256B+环境振动分析仪安装人体振动测量软件（S6291-01107），符合GB/T13441和ISO8041：2005标准，软件可以对0.5 Hz～100 Hz的全身振动进行7种频率计权、4种时间计权测量及统计分析，配置相应的座垫式加速度计用于全身振动测量；配置相应的手传振动加速度计可对5 Hz～1600 Hz的手传振动进行测量。安装低频1/3 OCT分析软件(S6291-03110) ，满足GB/T 50355-2005 标准对仪器的要求，对中心频率0.5 Hz～200 Hz.低频振动进行实时1/3 OCT分析。

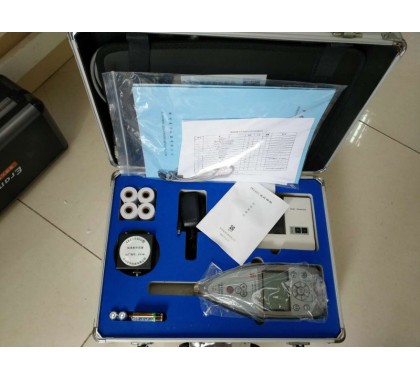

AWA6256B+型环境振动分析仪
主要技术性能：
配置1：环境振动； 配置2：环境振动+人体振动； 配置3：环境振动+人体振动+低频1/3 OCT；
注：手传振动因使用的传感器不同，需要单独配置。
|
|
环境振动测量 |
人体振动测量 |
低频振动测量（新产品） |
||
|
软件配置 |
人体振动分析软件包（S 6291－01107） |
人体振动分析软件包（S 6291－01107） |
低频1/3 OCT分析软件包（S 6291－01310 ） |
||
|
符合标准 |
ISO 8041：1990 （JJG921-1996） 可升级符合GB/T 23716-2009（ISO 8041:2005） |
GB/T 23716-2009（ISO 8041:2005） 全身振动测量符合GB/T13441（ISO 2631）标准，手传振动符合GB/T 14790.1（ISO 5349-1），GBZ/T 189.9 |
GB/T 50355-2005 JGJ/T 170-2009 GB/T 3241-2010 |
||
|
传感器 |
AWA14400型压电加速度计，灵敏度: 40 mV/ m·s-2，质量:550 g |
全身振动：AWA84410型三轴向座垫加速度计，灵敏度: 约3 pC/ m·s-2，质量:250 g 手传振动：AWA84181传感器，灵敏度：1 pC m·s-2，质量:14 g |
AWA14400型压电加速度计，灵敏度: 40 mV/ m·s-2，质量:550 g |
||
|
频率范围 |
1 Hz～80 Hz |
全身振动：0.5 Hz～125 Hz 手传振动：5 Hz～1.6 kHz |
0.63 Hz～250 Hz |
||
|
测量范围 |
48 dB～158 dB（以10-6 m/s2为参考） |
全身振动：90 dB～160 dB（以10-6 m/s2为参考） 手传振动：100 dB～190 dB（或0.1 m/s2 ～3160 m/s2） |
总值振级：48 dB～158 dB（以10-6 m/s2为参考）； 1/3倍频带振级：40 dB～158 dB |
||
|
并行W.B.z（全身垂直）、W.B.x-y（全身水平）、以及平直频率响应 |
全身振动：并行Wb、Wc、Wd、We、Wj、Wk、Wm 手传振动：Wh、BL（带限） |
|
|||
|
检波器 |
并行有效值、峰值、峰峰值 |
并行有效值、峰值 |
并行有效值、峰值 |
||
|
时间平均方式 |
并行（同时）指数平均、线性平均 |
||||
|
时间平均常数 |
125 ms、1 s、 8 s |
||||
|
主要测量指标 |
并行瞬时VL、VLmax、VLmin、VLeq、VL5、VL10、VL50、VL90、VL95、SD |
全身振动测量：并行（同时）频率计权Wb、Wc、Wd、We、Wj、Wk、Wm和时间平均的瞬时值、最大值、最小值、等效值等。 手传振动测量：并行（同时）频率计权Wh、BL（带限）的瞬时值、最大值、最小值、等效值、A（4）或A(8) |
1/3 倍频带的振级，1/3 倍频程滤波器的中心频率0.63 Hz～250 Hz； WZ，WK计权振级，总值振级及用户自定义频率计权振级 |
||
|
显示分辨率 |
0.1 dB |
0.01 dB |
|||
|
基本测量误差 |
±1 dB |
±1 dB |
±1 dB |
||
|
显示器 |
240×160点阵LCD显示器，有LED背光 |
||||
|
积分测量时间 |
1 s到24 h分档或任意设定 |
||||
|
级线性范围 |
大于90 dB |
||||
|
采样频率 |
积分采样时间间隔：0.1s |
全身振动测量：750 Hz； 手传振动测量：12 kHz |
750 Hz |
||
|
数据存贮 |
64 kB的FLASH可以保存128组测量结果，也可将数据转存到U盘中 |
||||
|
输出接口 |
RS 232接口，可接微型打印机打印测量结果，也可接PC机送出测量结果和实时分析结果； mini B型USB接口。符合USB1.1，兼容USB2.0，可读出测量结果到PC机，也可通过此接口将仪器内的数据转存到U盘中 |
||||
|
工作电源 |
6节LR 6 碱性电池或可充电电池，可连续使用12小时以上；也可使用5 V外接电源，电流不大于150 mA |
||||
|
尺寸(mm) |
260 × 90 × 38 |
||||
|
主机质量（kg） |
主机：0.5 |
||||
|
工作环境 |
工作温度：-10 ℃～50 ℃，相对湿度：25 % ～90 % |
||||
