Pyxis-UC-1000多参数通用控制器
Pyxis-UC-1000多参数通用控制器

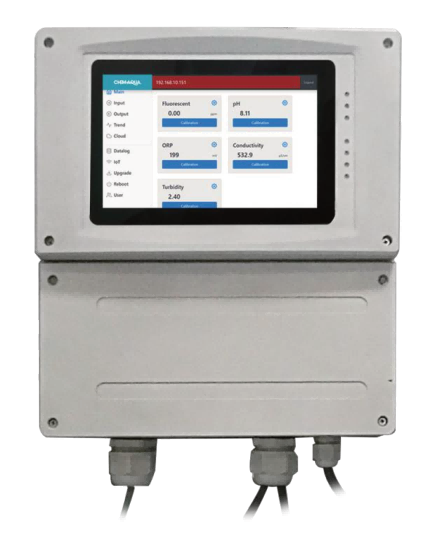

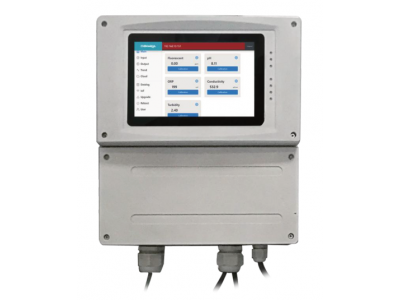

美国Pyxis推出的UC-1000是一款智能多参数通 用控制器，包括控制主板、高清触摸屏。可适配 Pyxis所有的数字传感器，最多可以连接10个探 头。通过UC-1000控制器可以实现对传感器数 据显示、校准与其他设置。
UC-1000支持具有RS485-Modbus-RTU标准 通信协议的所有探头，通过简单定制设置，可以 接入客户现有标准通信协议数字探头，极大地方 便客户设备改造。
UC-1000标配3G/4G远程模块，现场监测数据 实时上传到云服务器，可实现云端互联。也可通 过RS485 Modbus通讯协议接入PLC、上位机 或DCS，满足现场数据接入与监控需求。
典型应用
可用于工业、市政、商业、环境监测等多种场合应用，适用于现场通用控制器
仪器特点
- 7寸彩色触摸屏操作，多语言支持，阳光下可见
- 2路RS485通道，Modbus-RTU通讯协议；一路主站，一路从站，可分别连接数字传感器与上位机
- 支持Pyxis所有传感器接入，采用数字通信；与模拟量相比，数据准确性和抗干扰性大大提高
- 可扩展3G/4G通信模块，全网通，插入SIM卡，即可自动接入网络，实现数据远程监测
- 标配以太网端口，可以通过计算机进行远程操作，下载数据和软件更新
- 可以实现不更换控制器的情况下，更换探头以满足不同场合的需求，大大降低了用户使用费用
- 可添加继电器扩展板，继电器扩展板标配6路通道，可实现AC/DC供电输出控制
- 可添加模拟量扩展板，可实现0-20/4-20mA信号输入输出
- 采用数据总线方式接入探头，大大简化了探头连接难度，采用标准5芯接头和电缆，可以实现一根数 据总线，至多接10个数字探头
规格参数(1）
| 项目 | 规格 |
|---|---|
| 组件说明 | 控制及触屏操作控制器，可操作传感器、显示测量值，带Modbus信号输出 |
| 操作温度 | -10~55℃；5%~95%相对湿度，无冷凝 |
| 存储温度 | -20~70℃；5%~95%相对湿度，无冷凝 |
| 外壳 | ABS外壳，防护等级IP65 |
| 电源要求 | 100-240 VAC ±5%, 50/60Hz；功率≤50W（不含继电器负载） |
| 控制器尺寸 | H300 × W330 × D140 mm |
| 显示屏 | 7英寸彩色可触摸屏 |
| 显示屏规格 | 分辨率：1024×600像素 |
| 重量 | 3.6 kg |
| 安全等级 | 密码保护 |
| 探头接入数量 | 最多4路，仅限RS485-Modbus-RTU通信协议数字探头 |
| 通讯选项 | RS485-Modbus-RTU，TCP/IP（可选） |
| Modbus通信参数 | 波特率：9600 Bits/s 数据位：8 停止位：1 校验位：偶 |
| 继电器扩展板（可选） | 6路，4路AC/DC+2路AC输出 |
| 模拟量扩展板（可选） | 4-20mA；0-20mA（可选） |
| 存储空间 | 4G （SD卡） |
| 内置功能 | 数据记录、历史曲线、报警记录 |
| 保修 | 1年 |
备注：(1)随着技术持续更新，技术参数不断变更，请保持关注
订购信息
| 货号 | 产品型号 | 产品描述 |
| 43005 | UC-1000 | 多参数通用控制器 |
| 43038 | -- | 6通道继电器扩展板（不带NC/NO功能） |
| 43039 | -- | 6通道继电器扩展板（带NC/NO功能） |
| 43040 | -- | 模拟量扩展板（4AI/4AO/7DI） |
| 43041 | -- | 模拟量扩展板（2AI/6AO/7DI） |
