Pyxis-UC-100通用控制器
Pyxis-UC-100通用控制器

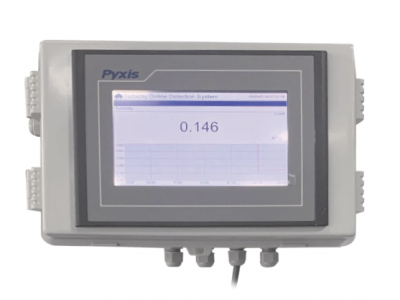

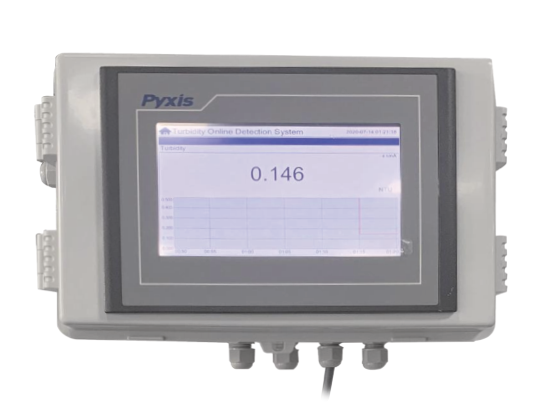

美国Pyxis推出的UC-100是一款智能通用控制器，用于取代传 统单功能表头，在保证较高性价比的同时，具有更强大的显示 与控制功能。可适配Pyxis所有传感器，最多可以连接2个探 头，可实现对传感器数据显示、校准与其他设置。
UC-100可选配4G网关远程通讯模块，现场监测数据实时上传 到云服务器,可实现云端互联，也可通过RS485 Modbus通讯协 议接入PLC、上位机或DCS，满足现场数据接入与监控需求。
典型应用
可用于工业、市政、商业、环境监测等多种场合应用，适用于现场显示表头与控制器
仪器特点
- 7寸彩色触摸屏操作，多语言支持，阳光下可见
- 1路RS485通道，Modbus-RTU通讯协议，可支持数字传感器与上位机通讯
- 2路4-20mA输入（负载功率小于5w），2路4-20mA输出
- 2路继电器输出，用户可设置控制参数
- 支持Pyxis所有传感器接入，连接数字探头，与模拟量相比，数据准确性和抗干扰性大大提高
- 可扩展3G/4G通信模块，全网通，插入SIM卡，即可自动接入网络，实现数据远程监测
- 深色保护罩有效延长显示在阳光下的显示寿命
- 可存储长达数月的数据，可由USB导出数据
- IP66防水防尘
规格参数(1）
| 项目 | 规格 |
|---|---|
| 组件说明 | PLC控制及触摸屏操作的控制器，可操作传感器、显示测量值，带继电器输出 |
| 操作温度 | -10~60℃；5%~95%相对湿度 |
| 存储温度 | -20~70℃；5%~95%相对湿度，无冷凝 |
| 外壳 | NEMA4X/RoHS/IP66防护等级的PC外壳，带透明罩 |
| 电源要求 | 100-240 VAC ±5%, 50/60Hz；功率21.6W（不含继电器负载） |
| 控制器尺寸 | L300 × W200 × D170 mm |
| 显示屏 | 7英寸彩色可触摸屏 |
| 显示屏规格 | 分辨率：800×480像素，亮度：200cd/m2,四线电阻式 |
| 重量 | 3.5 kg |
| 安全等级 | 密码保护 |
| 通讯选项 | RS485-Modbus RTU |
| 模拟输入 | 4-20mA，2路，精度±1%（满量程） |
| 模拟输出 | 4-20mA，2路 |
| 继电器规格 | AC220V或DC24V，允许最大电流1.5A |
| 继电器数量 | 标配2路交流，也可改为2路直流 |
| 开关量输入 | 4路 |
| 内存备份 | 4G存储，可存储多达100万条数据/事件记录 |
备注：(1)随着技术持续更新，技术参数不断变更，请保持关注
订购信息
| 货号 | 产品型号 | 产品描述 |
| 43003 | UC-100 | 通用控制器 |
| 43043 | TC-222 | 智能4G网关（485+EC20） |
