Pyxis-PowerPack系列电源辅助箱
Pyxis-TC-222 工业4G网关

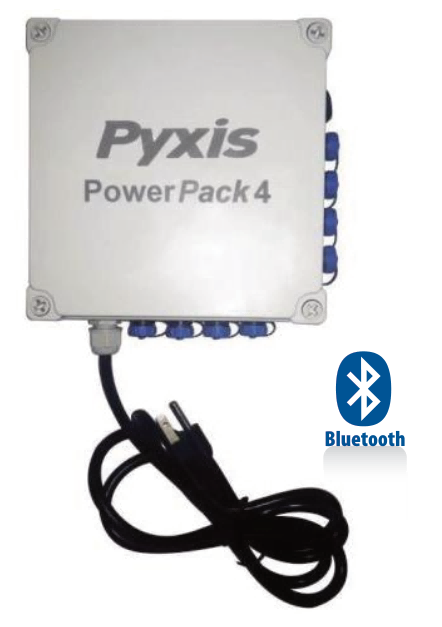

美国Pyxis提供的PowerPack系列电源辅助箱为水处 理现场控制器提供额外的24VDC电源输出，以接入更 多的Pyxis在线传感器。PowerPack4电源辅助箱提供 内置110-220VAC到24VDC电源转换模块，可提供 最高达20-Watt的功率输出；此外还提供内置的蓝牙功 能，现场用户使用uPyxis手机App通过蓝牙来配置连 接到PowerPack4的在线探头。在箱体的底部安装有 5个防水格兰头，最左侧的线缆为电源线，连接到 110V或者220V交流电源；其余4根线缆可分别连接 4个在线探头。在箱体的右侧面有4个防水格兰头，每 个格兰头对应一路在线探头的4-20mA电流输出。线 缆上标签的颜色决定了右侧电流输出与底部在线探头 的对应关系。
一个典型的配置使用过程如下所描述：用户连接一个EC-310pH探头，一个EC-320电导 探头和一个CR-300腐蚀率探头到PowerPack4电源辅助箱，对应的线缆标签颜色分别为 浅蓝色，黄色和蓝色；然后将右侧相同颜色的线缆连接到控制器的4-20mA输入通道；最 后将PowerPack4接通110VAC或者220VAC电源。
典型应用
PowerPack系列电源辅助箱适用于工业水处理、市场水处理、污水处理现场将Pyxis在线 传感器连接到水处理控制器或者表头显示设备
仪器特点
- 最多可同时连接4路Pyxis在线传感器
- 最多可同时输出4路4-20mA电流
- 支持蓝牙4.1接口对在线传感器
- 宽电源电压范围输入（100-240VAC）
- ABS外壳材料，IP54防护等级
规格参数(1）
| 项目 | PowerPack 1 | PowerPack 2 | PowerPack 4 |
|---|---|---|---|
| 电源输入 | 100-240VAC | ||
| 电源输出 | 24VDC, 20W | ||
| 外壳材质 | ABS | ||
| 防护等级 | IP54 | ||
| 存储温度 | 0~50℃ (32~122℉) | ||
| 运行温度 | 0~50℃ (32~122℉) | ||
| 信号输出 | 1通道 4-20mA | 2通道 4-20mA | 4通道 4-20mA |
| 尺寸 | L130 x W80 x H70mm | L125 x W125 x H75mm | L175 x W175 x H75mm |
| 重量 | 600 g | 654 g | 1320 g |
| 认证 | CE | ||
备注：(1)随着技术持续更新，技术参数不断变更，请保持关注 （2)模拟量输入功能仅限TC-221型号支持
订购信息
| 货号 | 产品型号 | 产品描述 |
| MA-BLE-1 | PowerPack 1 | 1通道电源辅助箱 |
| MA-BLE-2 | PowerPack 2 | 2通道电源辅助箱 |
| MA-BLE-4 | PowerPack 4 | 4通道电源辅助箱 |
