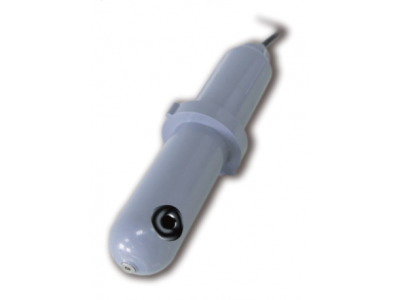

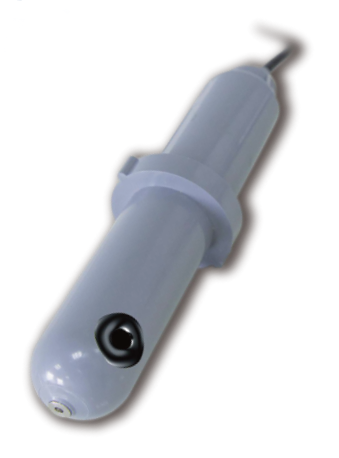

Pyxis-HM-600系列在线CODeq探头
Pyxis-HM-600系列在线CODeq探头
COD作为排水管网和污水处理进出水在线监测的重要 指标，在线快速监测一致存在大量的实际需求，水中溶 解性有机物（DOM）及UV254在很多时候可以 COD/BOD替代性指标，用于CODeq/BODeq在线监 测，具备快速监测、无试剂、低维护等突出优点，适用 于有机物污染源稳定的水样的趋势或预警监测，可作为 排水管网和污水处理COD 监测替代性指标。
HM-600系列在线式水中有机物探头采用紫外荧光和紫 外吸收检测技术，灵敏度高，可在线检测水中溶解性有 机物（DOM）和有机污染物（UVAS）。探头可以被 组装到定制的三通中，三通有两个¾英寸（DN20）的 N P T 内 螺 纹 开 口 ， 以 便 于 安 装 到 同 样 为 ¾ 英 寸 （DN20）的取水回路中。在线探头带有内部隔离的 4-20mA电流输出，可以连接到任何支持隔离或非隔离 4-20mA输入的控制器。
HM-600系列在线水中有机物探头的设计使得它非常容 易清洗，可避免杂质的堆积对测量造成影响。
典型应用
HM-600：自来水进水、水源保护地监测、农村饮用水监测、村镇分散式污水处理、反渗透膜元件进水监测 HM-610：污水处理设施的进排水口有机污染物水质监测 、处理过程中有机污染物负荷趋势监测、下水道管 网、海绵城市等应用
仪器特点
- HM-600秒级响应速度：系统每4秒测试一次，对于突发的污染事件能做出迅速响应，减少不必要的损失
- HM-600采用紫外荧光法，全固态、无试剂；无运动部件，在移动式应用中可承受振动冲击，而免受损坏
- HM-600无须再次调试校准；长期处于可用状态，维护要求低
- HM-600成本低：相比 TOC 监测，DOM在线监测技术的初期投资降低超过70%
- 后期应用过程中，无耗 材、无试剂成本，进一步降低运行成本
- HM-600采用四光束技术，大大降低浊度干扰
- HM-610利用有机物在254nm紫外段的吸收，对水中污染物提供连续的监测，可作为过程控制的 COD/BOD替代性指标
- HM-610相比铬法 COD 分析仪，无重金属污染的顾虑，无试剂运行成本低，维护简便
- 耐污染设计：内嵌式石英管流道设计，大大降低清洗维护的需求
- 内置变送器，无需前置放大器或表头，直接输出RS485和4-20mA隔离信号，远距离传输更稳定、准确
- 校准、数据记录和诊断可以通过蓝牙/USB适配器在个人电脑或智能手机上进行
- 出厂前经过带压老化测试和预校准，确保探头稳定可靠
规格参数(1）
| 项目 | HM-600 | HM-610 |
|---|---|---|
| 检测对象 | DOM | UVAS |
| 测量范围 | 0.1-10mg/L | 300/m (6mm 光程) |
| 检测限 | 0.1mg/L | 0.1 /m |
| 测量精度 | ≤3% 或 0.1 mg/L 取其大者 | ≤3% 或 0.25 /m 取其大者 |
| 工作原理 | 紫外荧光法 | 紫外吸收法 |
| 建议流速 | 0-3m/s | |
| 工作电压 | 12-36 VDC, 功率 ~1W | |
| 信号输出 | 4-20mA模拟输出和RS-485数字输出 | |
| 电缆接头 | IP67航空方式接头，电缆长1.5m（4.5ft） | |
| 工作压力 | ≤6.9Bar（100psi） | |
| 工作温度 | 0~50℃(32~122℉) | |
| 存储温度 | -20~60℃(-4~140℉) | |
| 探头材质 | 壳体：CPVC；检测通道：光学石英管 | |
| 探头尺寸 | L172.7 × Ø36.6 mm | |
| 探头重量 | 170 g | |
| 安装方式 | 3/4”由令三通安装件，承插或NPT螺纹连接 | |
| 防护等级 | IP68 | |
| 校准 | DOM：利用腐殖酸标准物质进行校准；UVAS：利用COD标准液校准 | |
| 产品认证 | CE，RoHS | |
| 清洗系统 | 压缩空气吹扫 | |
备注：(1)随着技术持续更新，技术参数不断变更，请保持关注 (2)测量范围根据有机物组成及水样情况而定 (3)清洗系统根据实际应用情况而定
订购信息
| 货号 | 产品型号 | 产品描述 |
| 52111 | HM-600 | 在线式DOM探头 |
| 52112 | HM-610 | 在线式UVAS探头 |
| 43003 | UC-100 | 通用控制器 |
| MA-WB | MA-WB | 7芯-蓝牙通讯转换器 |
