GASTEC 检测管
检测管
单管结构(例:No.1 HH 一氧化碳)
(1) 使用前新管
(2) 打开后备用的检测管

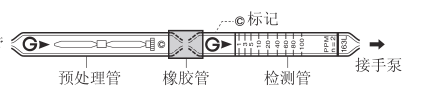

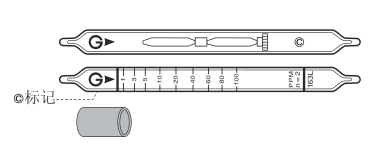

双管结构(例:No.163L 环氧乙烷)
(1) 使用前新管
(2) 打开后备用的检测管
操作:检测前对手泵GV-100进行气密性检查
GASTEC GV-100

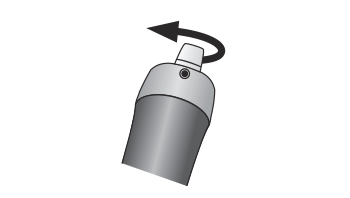

(1)把手泵上端的螺母旋紧。
GASTEC GV-100

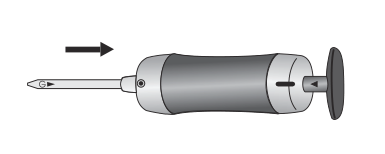

(2)把手柄推到底并固定(以看不到轴杆上的红色指示标线为宜),取一支没有用过的检测管插入手泵
GASTEC GV-100

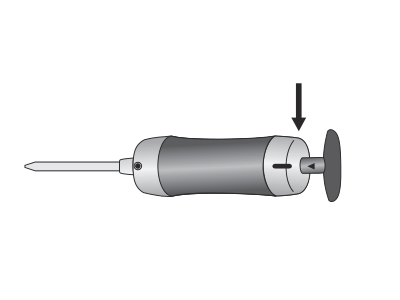

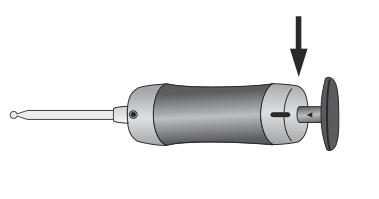

(3)手柄上的红色三角标线和手泵底部的红色标线对齐。
GASTEC GV-100
(4)沿红色标线将用力拉着手柄拉到底并锁定,等待一分钟
GASTEC GV-100

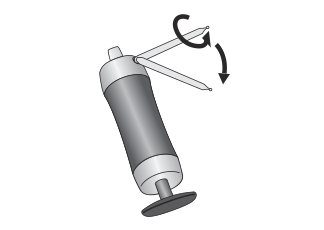

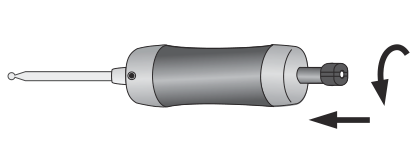

(5)把手柄旋转90度,手柄慢慢放回至原位置,此时如果看不到轴杆上的红色标线,说明气密性良好
▲:注意:手柄放回时,要用力拉住手柄慢慢放回,以免手柄大力弹回而损坏手泵
检测管读数规则
(1)变色界限处是平的:此时,直接按界限处标注数字读数,如下图,读为5%
(2)变色界限处是斜的:此时,在斜线的中间处,按标注数字读数,如下图,读为5%
(3)变色层颜色很浅时:在深色末端和浅色末端的中间读数 如下图,读为5%
操作更简单便捷准确的GASTEC检测系统
GASTEC检测系统
a)检测管垂直插入手泵上的切割口。 b)转动检测管,使内置切割刀沿玻璃管 进行切割。 c)稍微用力掰断检测管 *也可以用专用检测管切割器切断检测管。
GASTEC检测系统
d)把手柄推到底,手柄杆上的红线不能 露出,然后将检测管按标注的箭头方向插入手泵。
GASTEC检测系统

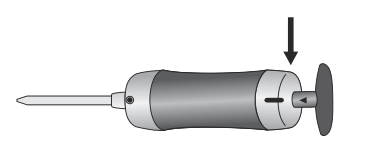

e)按照说明书上抽气体积的说明,转动 手柄至红三角标志与泵体上的100或50对齐。
GASTEC检测系统
f)检测管对准检测位置,把手柄快速 拉出至锁定位置锁定。
GASTEC检测系统
g)等待取样完成。观察手柄底部的视窗, 白色浮球出现后,表明取样完成。
