FGD10系列红外原理气体检测探头检测可燃性气体和C02气体
FGD10系列探头分FGD10A和FGD10B两个型号,该系列探头使用 Dynament 非色散红外原理传感器,用于检测可燃性气体和C02气体。
由于红外传感器的专利性设计,光学元件不在空气环境中暴露,避免了因灰尘等物质的覆盖造成的故障现象。内置的温度补偿功能,使传感器的性能更优越,探头的输出信号更稳定。
红外原理探头具有抗环境影响能力强、高测量精度、高输出稳定性等优势,符合欧洲ATEX和lECEx标准。
FGD10系列红外原理气体检测探头检测可燃性气体和C02气体 特性优点

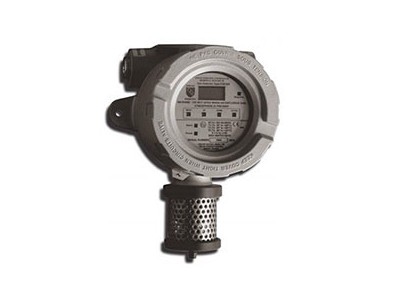

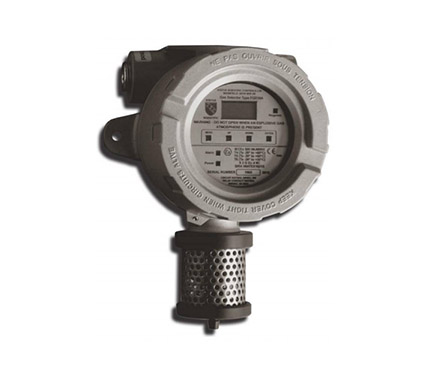

FGD10A 型
- ● 现场显示
- ● 通过磁性笔维护，不需幵启外壳
- ● 内置继电器,直接控制现场的外围设备(如报警、排风等)
- ● 工作、维护、报警状态LED指示灯，方便观察
- ● 专用防护罩保护传感器部分
- ● 电气接口使用防爆电缆接线器，保证安全
- ● 配套2”钢管U型卡子和安装支架
FGD10B 型
- ● 设计紧凑、操作简便

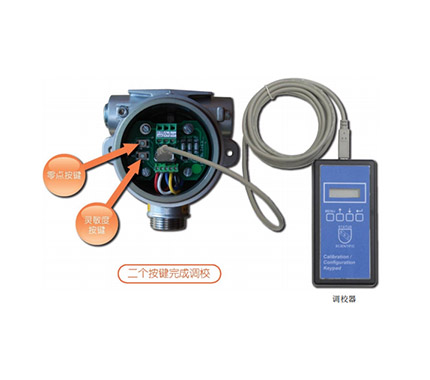

- ● 维护通过2个按钮或使用调校器完成探头0点和校准灵敏度输出
- ● 专用防护罩保护传感器部分
- ● 电气接口使用防爆电缆接线器，保证安全+配套2”钢管U型卡子和安装支架

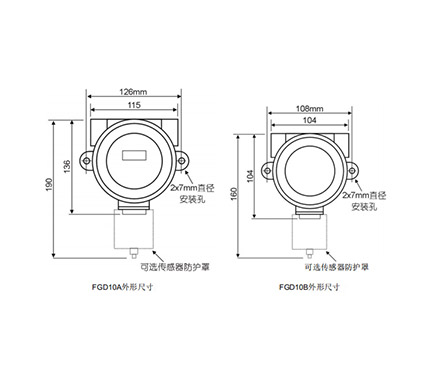

FGD10系列红外原理检测探头技术规格
| 型号 | FGD10A | FGD10B |
| 材料 | 外壳：铝合金铸造 传感器：316不锈钢 | |
| 磁性笔：316不锈钢 | 无 | |
| 电气接口 | 1/2"NPT或3/4"NPT,配套2"钢管U型卡和安装支架 | |
| 检测气体 | 可燃性5体和C02气体（详细见传感器规格表） | |
| 量程范围 | 详细见传感器规格表 | |
| 供电电压 | 8-28 V DC | |
| 电缆 | 3芯屏蔽电缆 | |
| 功耗 | 最大5W | |
| 继电器 | 3个继电器(一级、二级报警,故障报警) 容量：3A, 300VAC |
无 |
| 输出信号 | 标准4-20mA信号 | |
| 传感器类型 | 非色散（NDIR）红外原理 | |
| 防爆等级 | EEXd IICT6 | |
| 防护等级 | 外壳IP68,传感器IP65 | |
| 显示 | 4位液晶显示 | 无 |
| 维护 | 4个磁性键+磁性笔 | 2个手动按钮或调校器 |
| 工作温度 | -40 至 +65°C | |
| 湿度范围 | 0-95% （无冷凝） | |
| 工作压力 | 1±10%大气压 | |
| 执行标准 | EN61779-1:2000, EN61779-4:2000, EN61779-5:2000 | |
Dynament红外传感器技术规格
| 气体类型 | 量程范围 | g ft |
| METHANE （甲烷） | 0-5% vol 0-100% vol | 完全根据甲烷特性 |
| PROPANE （丙烷） | 0-2% vol | 完全根据丙烷特性 可检测线性范围：甲苯、甲醇、乙酸乙酯、 异丙醇，0-100%LEL,无宽范围的温度补偿 |
| 0-100% vol | 完全根据丙烷特性 | |
| PROPYLENE （丙稀） | 0-2% vol | 完全根据丙稀特性 |
| BUTANE （丁烷） | 0-2% vol | 完全根据丁烷特性 |
| PENTANE （戊烷） | 0-2% vol | 完全根据戊烷特性 |
| HEXANE (正己烷) | 0-1 % vole | 检测正己烷，无宽范围的温度补偿 |
| ETHYLENE （乙烯） | 0-3% vol | 检测乙烯，无宽范围的温度补偿 |
| ETHANE （乙烷） | 0-3% vol | 完全根据乙烷特性 |
| ETHYLENE OXIDE （环氧乙烷） | 0-3% vol | 完全根据环氧乙烷特性 |
| ETHANOL （乙醇） | 0-5% vol | 检测乙醇，无宽范围的温度补偿 |
| METHYL BROMIDE （溴甲烷） | 0-25,000 ppm | 检测溴甲烷，无宽范围的温度补偿 |
Dynament红外传感器(C02)技术规格
| 量程范围 | 分辨率 |
| 0-500 ppm | 0-250 ppm 范围 10 ppm, >250ppm 范围 20 ppm |
| 0-1000 ppm | 0-500 ppm 范围 20 ppm, >500ppm 范围 40 ppm |
| 0-2000 ppm | 0-1000 ppm 范围 50 ppm, >1000ppm 范围 100 ppm |
| 0-5000 ppm | 0-2500 ppm 范围 50 ppm, >2500ppm 范围 100 ppm |
| 0-10,000 ppm | 0-5000 ppm 范围 100 ppm, >5000ppm 范围 200 ppm |
| 0-2% vol | 0-1 % vol 范围 0.025% vol, >1 % vol 范围 0.05% vol |
| 0-5% vol | 0-2.5% vol 范围 0.025% vol, >2.5% vol 范围 0.05% vol |
| 0-10% vol | 0-5% vol 范围 0.05% vol, >5% vol 范围 0.1% vol |
| 0-20% vol | 0-10% vol 范围 0.1 % vol, >10% vol 范围 0.2% vol |
| 0-30% vol | 0-15% vol 范围 0.15% vol, >15% vol 范围 0.3% vol |
| 0-60% vol | 0-30% vol 范围 0.3% vol, >30% vol 范围 0.6% vol |
| 0-100% vol | 0-50% vol 范围 0.5% vol, >50% vol 范围 1 % vol |
