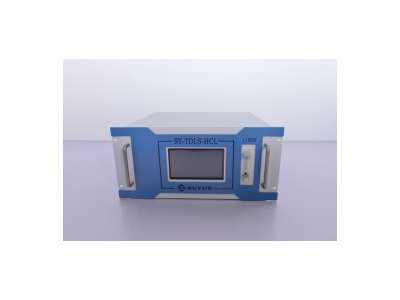

上海速跃 激光气体分析仪
功能与用途
上海速跃 激光气体分析仪 多次反射式气室 我们采用的全程高温方式测量，通过隔离技术把被测气体通入到200度高温气室中，把激光照射到气室中。气室具有独特设计，内置多种反射镜，对光线进行多次反射，增加光程，最多可以达到12米，大幅度提高了测量精度。 自主研发生产的长光程气体吸收池，适用于多种常见的气体样品光谱分析检测。独特的镜面设计技术，使得激光光束在吸收池内形成多次反射，在很小空间内使有效光程达到数十米，实现在小容积气体样品中对光线的高效吸收。相比于传统气室更稳固，更抗光束走离，体积小，安装简单，易于操作，非常适宜实验室痕量气体分析，工业过程气体检测，环境气体监测，生化医学光谱分析等领域。
激光气体分析仪组成 特性
进口激光检测器组件 多次反射式气 补偿、校准模 7寸触摸屏及电路
- 激光气体分析仪组成 应用场合
- 全透明气室，在线检查光学对准情况，便于调节
- 两种气室状态，可在开放状态或封闭状态间切换
- 封闭状态下，气压可低至数十帕斯卡，有效降低谱线间重叠干扰
- 激光射入口与射出口，可根据实际使用需求设计于仪器同侧或两侧
- 台式或自由式两种结构，供用户根据需求选用

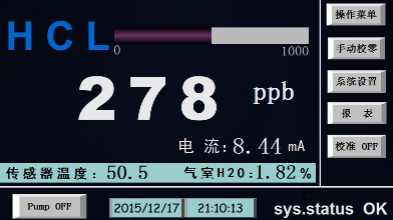

7寸触摸屏及电路
7寸触摸屏 分析仪内部无任何运动部件，针对工业环境的独特系统设计，极大地增强了可靠性。分析仪人机交互界面友好，温度液晶大屏幕显示，菜单式操作，基本不需要说明书就能掌握仪器的操作。经预处理抽取测量，仪器寿命长;维护方便，运行费用低。
补偿、校准模块
- 线性处理模块
- 系统增加了，温度补偿，湿度补偿，压力补偿，保证传感器的准确性，稳定性。多点线性校准，提高了传感器测量的灵敏度及精度！
- 不同的分析模块（如HCL等）分别用于全过程同步实时监测
- 在触摸屏上可同时以数字或棒图方式显示测量值
- 菜单驱动、人机界面
- 多种接口用于分析系统与各主/分系统间的通讯，带有RS485、RS232和以太网接口
- 输出/输入模块上具有灵活组态的数字及模拟量输入/输出功能
- 具有自动诊断和报警功能
由32为ARM处理器及数据块模块组成，里面存储了湿度，温度，压力补偿计算模型，同时存储了多点线性计算模型，保证了测量的精度。
湿度、压力智能传感器湿度、压力传感器可以实时监控预处理系统工作状况，当回路样气中湿度，压力出现异常时第一时间把信号传送到线性模块中，出应对措施，并发出警报，保证预处理的稳定性，保证分析仪的准确性。
激光气体分析仪 功能技术参数
| 上海速跃 激光气体分析仪 技术参数 | |
|---|---|
| 设备型号 | SY-TDLS系列 |
| 量程 | 0-2000ppb |
| 测量精度 | <1ppb |
| 零点漂移 | ≦±0.2%·24h；≦±0.5%满量程/周。 |
| 零气要求 | 干燥空气。 |
| 全幅漂移 | ≦±0.1%满量程/24h；≦±0.2%满量程/周。 |
| 标准气体 | 有效期为1年 |
| 高浓度标准气体 | 80%～100%满量程值。 |
| 线性度 | ≦±1%。 |
| 系统漂移 | <10ppb |
| 分析方法 | 激光吸收光谱 |
| 环境温度限制（最低/最高℃） | -10～45 ℃ |
| 仪表用电量 | 0.5KVA |
| 报警输出接点 | 开关量输出 |
| 输出信号型式 | 4～20mADC RS458 |
| 仪用空气消耗（m3/h） | 无 |
| 自动校零周期（天/次） | 4 天/次（客户可自设定）分析仪具备自动温度、压力修正功能 |
| 内置数据存储容量 | 能存储2年的历史数据及各运行状态参数的能力； |
| 检测池 | 高反射率气体测量池，反射率需达到99.99%以上。 |
| 气体 | 检测下限 | 测量量程 |
| O2 | 0.01％Vol. | 0~1％ Vol. 0～25％Vol. |
| CO | 40ppm | 0~1000ppm，0~100％Vol. |
| CO2 | 40ppm | 0~1000ppm，0~100％Vol. |
| H2O | 0.1ppm | 0~100ppm，0~100％Vol． |
| H2S | 5ppm | 0~100ppm，0~100％Vol. |
| HCI | 0.1ppm | 0~100ppm，0~50％Vol. |
| HF | 0.05ppm | 0~20ppm,O~50％Vol. |
| NH3 | 0.5ppm | 0~10ppm，0~100％Vol. |
| CH4 | 10ppm | 0~200ppm，0~100％Vol. |
| C2H2 | 0.5ppm | 0~50ppm，0~100％Vol. |
| C2H4 | 1.0ppm | 0~100ppm，0~100％Vol. |
