AHAI3002型工作测振仪采用了全数字信号处理技术，支持对1秒时间和一 段时间的振动加速度、速度、位移的峰值、峰峰值、有效值同时进行测量。 仪器符合JJG 676-2019《工作测振仪检定规程》，适用于电机、 泵、风机、家用电器、压缩机、烟机、发电机、齿轮箱等机械设备的 出厂检验、状态监测和故障诊断。
AHAI 3002 测振仪优点
- ■ 全数字信号处理技
- ■ 可选实时频谱分析功能
- ■ 多参数同步测量

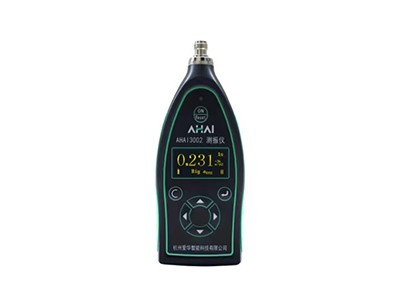

AHAI 3002 测振仪库存展示
AHAI 3002 测振仪技术参数
| 频率范围 | 采样频率 | 加速度档 | 速度档 | 位移档 |
| 8kHz | 10 Hz～2.5 kHz | 10 Hz～1 kHz | 10 Hz～400 Hz | |
| 32kHz | 32 Hz～13 kHz | 32 Hz～1 kHz | 32 Hz～400 Hz | |
| 测量范围 | 当用户所配加速度计的灵敏度不同时，测量范围随之不同； 测量范围以灵敏度为3 mV/m·S-2，频率为80 Hz为参考: |
|||
| 采样频率 | 加速度峰值 （RMS*√2,m/s 2 ） |
速度有效值（mm/s） | 位移峰峰值 （RMS*2√2,mm） |
|
| 8kHz | 0.03～1400 | 0.1～2000 | 0.002～12 | |
| 32kHz | 0.03～1400 | 0.1～2000 | 0.002～12 | |
| 主要测量指标 | apeak，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，Vla,T， a_max，v_max，d_max，Vla_max，a_min，v_min，d_min，VLa_min，频率指示。 |
|||
| 截止频率 | 8kHz采样频率 | |||
| 二阶高通滤波器 | 3.16Hz、10Hz、31.6Hz和关闭可选 | |||
| 二阶低通滤波器 | 3.16kHz、1kHz、316Hz和关闭可选 | |||
| 32kHz采样频率 | ||||
| 二阶高通滤波器 | 12.6Hz、40Hz、126Hz和关闭可选 | |||
| 二阶低通滤波器 | 13kHz、4kHz、1264Hz和关闭可选 | |||
| 记录功能 （选配） | 采样间隔1秒到600秒可设置 | |||
| 存贮 | 4 MB Flash RAM。 | |||
| 存贮组数 | ——基本分析功能：680组 ——全功能：220组 |
|||
| 输出接口 | RS232/RS485、直流信号、交流信号 | |||
| 显示 | 1.5寸128×64点阵OLED屏 | |||
| 功耗 （基本功能） | < 80 mA / 5 V | |||
| 电源 | AAA 碱性电池：6.0V/1000 mAh 外接电源：5V/2A，USB-Type-C_16口或DB9座接入 |
|||
| 外形尺寸 | 172×69×26mm | |||
| 使用条件 | ——气 温：-10 ℃～50 ℃ ——相对湿度：25 %～90 % ——气 压：65 kPa～108 kPa |
|||
| 数据记录 （选配） | 记录内容：关闭或Type1～Type6 Type1：ap，vrms，dp_p，3 Type2：arms、vrms、drms，3 Type3：VLwh，VLa，2 Type4：1/3OCT下的加速度有效值 Type5：a,v,d的有效值、峰值和峰峰值效值 Type6：a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值 |
|||
| 记录间隔 | 记录间隔：1 s～600 s可选 | |||
| 1/3OCT频谱分析功能 （选配） | ——符合 GB/T 3241-2010 ——滤波器类型：并行(实时)倍频程，以10为底，G=103/10。 ——滤波器中心频率 8kHz采样频率：4Hz、5Hz、6.3Hz、8 Hz、10 Hz、12.5 Hz、16 Hz、 20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz 、63 Hz、80 Hz、100 Hz、 125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、 800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz。 32kHz采样频率：16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz 、63 Hz、 80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、 500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、 3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz。 ——实时分析：同时完成所有中心频率。 ——主要测量指标：频带加速度1秒值（L1s）、频带加速度最大值(Max)、 频带加速度最小值(Min)、频带加速度等效值(Leq,T)。 |
|||
| 手传振动测量 （选配） | ——测量范围：80～180 dB （注：以10-6m/ S2为参考0 dB） ——频率范围（参考点：15.92 Hz,10m/s2 ）： 8～1000 Hz ± 1 dB 5～1600 Hz ± 2 dB ——主要测量指：awh,4h、VLwh,T、VLwh_max、VLwh_min。 |
|||
