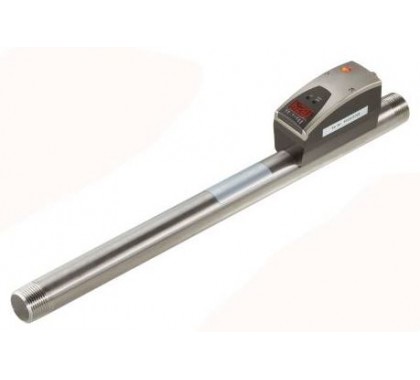

德图 TESTO 6442 - 压缩空气流量计 (DN25), 适用于流量0.75 ~ 225 m3/h
在工业型企业中，压缩空气是一种非常重要的能源，但往往也是一种使用成本相当高的能源。精确的测控技术帮助监控压缩空气的消耗量，实现节能，降低成本，以及实施环境及能源体系 (如ISO 50001或ISO 14001)。
testo 6442压缩空气流量计，实现压缩空气系统中精确的压缩空气流量测量，消耗总量及泄露监控。该压缩空气流量计还可进行高峰负荷分析，以确定系统是否生成足够量的压缩空气。总而言之，这些测量帮助实现降低成本或预防不必要的开支。
testo 6442压缩空气流量计同时也是一款在线变送器，可将测量参数转换成标准电信号。因此该变送器可轻易集成于压缩空气系统中，使其成为测控技术中的核心仪器。
- ✔ 更灵活，提供各种输出信号：模拟输出，脉冲输出以及双开关输出。适用于各种不同应用，无论是消耗量测量，泄漏及消耗监控还是总流量的测量
- ✔ 集成总量功能：实用的总量测量功能意味着无需额参数即可进行总消耗量的计算
- ✔ 更精确：精确设定的内径 (DN25)实现标准体积流量换算，提供更高的测量精度。与标准插入时探头相比，这是一项重要的优势，因为使用插入式探头测量流量时，需要使用到压缩空气管道生产标注的内径，即多了一个影响精度的不确定因素
- ✔ 操作更简便：输出信号的参数化，测量单位的切换，信号延迟，信号衰减等功能均可实现
- ✔ 量热原理测量：测量过程中不存在压力损失
- ✔ 其他优势：无需温度补偿，快速响应，坚固的传感器，集成流入和流出测量实现更高的测量精度
- ✔ testo 6442压缩空气流量计，集成流入/流出测量模块，直径DN25 (1")，带模拟，脉冲及开关输出。
产品特点
产品包含
德图 TESTO 6442 - 压缩空气流量计 (DN25), 适用于流量0.75 ~ 225 m3/h 技术数据
| 测量参数 | |
| (标准) 体积流量 | |
| 可选单位 | m3/h; l/min; m3 |
| 测量范围 (1:300)1 | 0.75 ~ 225 m3/h |
|
精度 (标准体积流量) |
针对压缩空气质量等级 (ISO8537：颗粒-湿度-油分) 1-4-1：测量值的±3 %，终值的±0.3 % 针对压缩空气质量等级 (ISO8537：颗粒-湿度-油分) 3-4-4：测量值的±6 %，终值的±0.6 % |
| 传感器 | 玻璃涂层陶瓷热传感器 (量热测量程序) |
| 响应时间 | < 0.1 sec (针对潮湿参数 = 0)，通过操作菜单可以推迟 (0 ~ 1秒) |
| 温度 | |
| 单位 | °C |
| 测量范围 | 0 ~ +60 °C / +32 °F ~ +140 °F |
| 输入和输出 | |
| 模拟输出 | |
| 输出类型 | 4 ~ 20 mA (4-线) ，可以在0与最大测量范围值之间进行调节 |
| 负载 | 最大 500 Ω |
| 其他输出 | |
| 卖出输出 |
消耗数量流量计 (由于采用了非易失性存储器，因而数值在重置或断电仍然可以保持) ，数值范围1或10 m3，脉冲长度0.02 ~ 2秒，电压水平24 VDC |
| 开关输出 |
2开关输出，参数可以设置 (取决于消耗量或体积流量，开口，闭口，滞后，窗口) 可加载，最大电压/电流为20 ~ 30 VDC 或250 mA，开关状态通过2个LED显示 |
| 供电 | |
| 供电电压 | 19 ~ 30 VDC |
| 电流 | < 100 mA |
| 连接 | M12 x 1插头，可以加载到250 mA，防短路 (同步)，防极性倒置，防过载 |
| 一般技术数据 | |
| 设计 | |
| 材料外壳 | PBT (GF 20 %)，压铸锌，不含硅 |
| 大测量范围 | 475 mm |
| 管道直径 | DN 25 (针对 1˝ 管道) |
| 重量 | 1.1 kg |
| 显示 | |
| 材料 | 4位数字字符显示，2个操作按钮，操作菜单，LED (4x绿色用于物理单位，3x黄色用于显示x1000或开关状态) |
|
最大显示数值 标准体积流量 |
270 m3/h |
| 温度显示 | 0 ~ +60 °C，测量误差±2 K，(+32 ~ +140 °F) |
| 操作 | |
| 参数设置 | 2个操作按钮 |
| 安装 | |
|
测量范围： 螺纹 (两侧) / 材料 |
R1，外螺纹 不锈钢1.4301 |
| 其他 | |
| 防护等级 | IP 65/III |
| EMC | 依照89/336 EEC |
| 介质接触 | 不锈钢材料或电镀刚，PEEK，聚合物，氟橡胶，阳极氧化铝，陶瓷 |
| 工作条件 | |
| 湿度 (传感器) | 相对湿度< 90 %RH |
| 工作温度 (外壳) | 0 ~ +60 °C (+32 ~ +140 °F) |
| 储存温度 | -25 ~ +85 °C (-13 ~ +185 °F) |
| 测量介质 | 压缩空气 |
| 过程压力 | PN 16 (最大 16 bar / 232 psi) |
| 空气质量 | ISO 8573: 建议等级1-4-1 |
| 1 规格依照DIN 2533 (+15 °C, 1013.25 hPa, 0 %RH) | |
