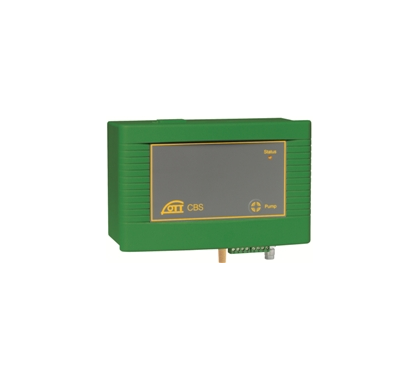

OTT CBS 气泡水位计
OTT CBS 气泡水位计 测量原理
仪器内部的活塞泵产生压缩空气，流经专用气流线，按设定好的间隔进入气室，在气室里，气泡均匀地冒出来进入地下水中。
气泡室孔上地下水的液位（h）与测量管内流体静压（P）建立关系如下：
那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是气泡水位计测量液位的基本原理。
设计的气室可以保持管内气压的稳定，消除水面波动造成的气压微小变化，并防止气管进水或堵塞。
能化气泵，在每次测量前测量管内气压，只有当气压发生较大变化时才打气，降低气泵损耗，延长气泵使用寿命
OTT CBS 气泡水位计 应用范围
各种水位测站，河流、湖泊、水库、地下水、湿地、堤坝/桥/水坝的入口和水闸等，岩基、有可能结冰或淤塞的验潮井，短期测量，水位变化不超过15/30米的场合。
OTT CBS 气泡水位计
OTT CBS 气泡水位计 仪器特点
- ● 压差法测量，自动卸压，无漂移
-
● 自带气室
-不受水波影响
-防止气管堵塞
-延长气泵寿命 - ● 智能气泵，无需维护，自动调节功耗
- ● 气泵使用寿命比传统气泡水位计长5倍
- ● 无需气瓶,无需干燥剂
- ● 专门设计的硬件开关，用于安装调试
- ● 防雷，在水下没有电子部件
- ● 自带SDI 12接口，4-20 mA模拟输出
- ● 即使在盐水或受污染的水体中，读数也准确而稳定
- ● 可采用不同尺寸的气管
- ● 气管长度可达150米
OTT CBS 气泡水位计 技术指标
| 量程 | 0 – 15 m / 0 – 30 m （可选） |
| 精度 |
标准: ± 5 mm 可选: ± 1.5 mm (USGS 标准) 在15m量程的最初3 m内 |
| 分辨率 | 1 mm / 0.1 mBar |
| 单位 | m、cm、feet、mBar、psi |
| 测量间隔 | 1 min - 24 h |
| 输出 | SDI12、4…20 mA (0.1%, 15 Bit) |
| 供电 | 10 -30 V DC，通常 12 V / 24 V |
| 功耗 |
测量间隔1分钟左右：320 mAh/天 测量间隔15分钟左右：25 mAh/天 |
| 测管直径 | Ø 2 mm、Ø 1/8’’、Ø 4 mm |
| 通讯 | SDI-12，4-10mA |
| 操作温度 | -20…60°C |
| 存储温度 | -40...85°C |
| 相对湿度 | 10-95% |
| 尺寸 | 165 mm x 205 mm x 115 mm |
| 重量 | 1500 g |
| 外壳材料 | CBS工程塑料 |
| 保护等级 | IP43 |
| EMC标准 | IEC61326、EN61326 |
