哈希 流通式pH,ORP检测器HC-8系列
可用于配管以及密闭池槽等有一定过程压力的封闭性管路中。根据使用条件选择合适的流通式检测器与电极组合使用。此篇介绍的电极均为KCl补给式。
根据安装形式可分为在配管旁路中通过法兰连接的流通池式安装，以及在配管及池槽侧面通过螺丝或法兰连接的直接插入式安装。
浸没式安装请参见浸没式pH•ORP计检测器的相关规格资料。
与KCl补给式电极组合使用的流通式pH•ORP检测器可应用于各种不同的测定条件。有多种液接材质以及不同种类的电极可供选择。为了保证KCl参比液能正常流出，必须保持检测器内部与被测溶液的压力差为30KPa~50KPa，建议使用仪表空气进行加压。
用于排水及上下水处理、排烟脱硫•锅炉设备等一般的在线过程控制，应用广泛。通过连接方式和测定条件选择合适型号。

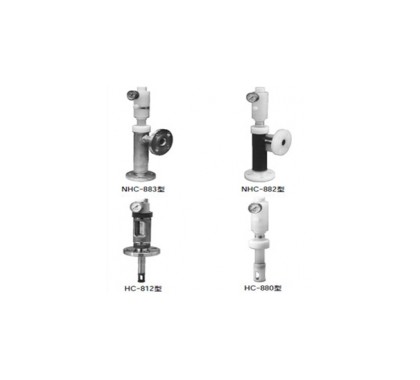

| 型号 | 连接方式 | 液接材质 | 压力范围 | 温度范围 | 流量•流速 | 电极型号代表 | 质量 | ||
| pH | ORP | ||||||||
| HC-880 | 直接插入式， 螺丝或法兰安装 |
PP,FKM | 0～0.30MPa | -5～80℃ | 2m/s以下 | 5610 | 2610 | 1kg | |
| 加压 | NHC-882 | 树脂流通池 法兰或螺丝连接 |
PP,FKM | 0～0.30MPa | -5～80℃ | 5～10L/min | 5610 | 2610 | 2kg |
| NHC-883 | 不锈钢流通池 法兰或螺丝连接 |
PP,FKM, SUS316 |
0～0.30MPa | -5～80℃ | 5～10L/min | 5610 | 2610 | 5kg | |
| 无加压 | NHC-892 | 树脂流通池 法兰或螺丝连接 |
PP,FKM | 大气压(採水式) | -5～80℃ | 5～10L/min | 5600 | 2600 | 2kg |
| NHC-893 | 不锈钢流通池 法兰或螺丝连接 |
PP,FKM, SUS316 |
大气压(採水式) | -5～80℃ | 5～10L/min | 5600 | 2600 | 5kg | |
KCl贮液罐一体型的流通式检测器,材质为不锈钢 (*号表示材质为特氟隆),耐高温高压。适用于食品化学、制药厂等的在线过程控制。通过连接方式和测定条件选择合适型号。
| 型号 | 连接方式 | 液接材质 | 压力范围 | 温度范围 | 流量•流速 | 电极型号代表 | 质量 | |
| pH | ORP | |||||||
| HC-811 | 直接插入式，螺纹 | SUS316,FKM | 0～0.45MPa | -5～95℃ | 2m/s以下 | 5500 | 2500 | 2kg |
| HC-812 | 直接插入式，法兰 | 同上 | 同上 | 同上 | 2m/s以下 | 5500 | 2500 | 3kg |
| NHC-813 | 不锈钢流通池， 法兰或螺纹 |
同上 | 同上 | 同上 | 5～10L/min | 5500 | 2500 | 6kg |
| *HC-852 | 直接插入式，法兰 (特氟隆) |
PTFE Kalrez |
同上 | 同上 | 2m/s以下 | 5502 | __ | 2kg |
| *HC-853 | 流通池，法兰 (特氟隆) |
PTFE,PFA Kalrez |
同上 | 同上 | 5～10L/min | 5502 | __ | 18kg |
| HC-815 | 拆卸式(直接插入) 螺纹 |
SUS316,FKM | 同上 | 同上 | 2m/s以下 | 5509 | __ | 3kg |
| HC-64 | 微量型检测器，用于控制锅炉水和纯水的pH值。 组合电极：MG511，4164，6149 | |||||||
KCl贮液罐一体型的流通式检测器,材质为不锈钢 (*号表示材质为特氟隆),耐高温高压。适用于食品化学、制药厂等的在线过程控制。通过连接方式和测定条件选择合适型号。
| 型号 | 参比液 注入方式 |
玻璃膜种类 | pH 测定范围 |
使用温度范围 | 参比电极 密封材质 |
引线材质 | 流通池 型号代表 |
| 5610-□F | 加压式 | 标准膜 | 0~14pH | -5～70℃ | FKM(氟橡胶) | 耐热PVC | NHC-882 |
| 5611-□F | -5～95℃ | FKM | 硅 | NHC-883 | |||
| 5612-□F | -5～70℃ | 全氟橡胶 | 耐热PVC | NHC-883 | |||
| 5613-□F | -5～95℃ | 全氟橡胶 | 硅 | HC-853 | |||
| 5615-□F | 耐氟酸膜 | 2~11pH | -5～50℃ | FKM | 耐热PVC | NHC-882 | |
| 5600-□F | 无加压 | 标准膜 | 0~14pH | -5～70℃ | FKM | 耐热PVC | NHC-892 |
| 5601-□F | -5～95℃ | FKM | 硅 | NHC-893 | |||
| 5605-□F | 耐氟酸膜 | 2~11pH | -5～50℃ | FKM | 耐热PVC | NHC-892 | |
| 5500-□F | 加压式 | 标准膜 | 0~14pH | -5～95℃ | FKM | 耐热PVC | NHC-813 |
| 5502-□F | -5～95℃ | 全氟橡胶 | 耐热PVC | HC-853 | |||
| 5509-□F | -5～95℃ | FKM | 耐热PVC | HC-815 |
ORP电极的感应部为白金(Pt)，或以金为主材质的合金(M)。白金电极用于一般的ORP过程控制，合金电极用于废水、下水、尿粪等处理过程。
内置温度传感器(T)，测定温度和标准液校正时自动进行温度补偿。参比电极(R)与pH的参比电极结构相同，参比液均为3M氯化钾(KCl)溶液。
| 型号 | 构成 | 参比液 注入方式 |
使用温度范围 | 参比电极 密封材质 |
引线材质 | 流通池 型号代表 |
| 2610-□F | Pt+R+T | 加压式 | -5～70℃ | FKM | 耐热PVC | NHC-882 |
| 2615-□F | M+R+T | 加压式 | -5～70℃ | FKM | 耐热PVC | NHC-882 |
| 2600-□F | Pt+R+T | 不加压 | -5～70℃ | FKM | 耐热PVC | NHC-892 |
| 2605-□F | M+R+T | 不加压 | -5～70℃ | FKM | 耐热PVC | NHC-892 |
| 2500-□F | Pt+R+T | 加压式 | -5～95℃ | FKM | 耐热PVC | NHC-813 |
| 2505-□F | M+R+T | 加压式 | -5～95℃ | FKM | 耐热PVC | NHC-813 |
在标准条件下(电极与流通池配合使用，加压压力高于过程压力30~50KPa，或者为无加压)，KCl的消耗量约为1~3mL/1日。
耐氟酸玻璃膜的pH电极，可使用在浓度高至1000ppm的HF溶液(-5~50℃)中。
标准玻璃膜的pH电极，使用在高温(50℃以上)、高碱度(pH13以上)条件下会加速电极特性劣化，请预先洽询。
