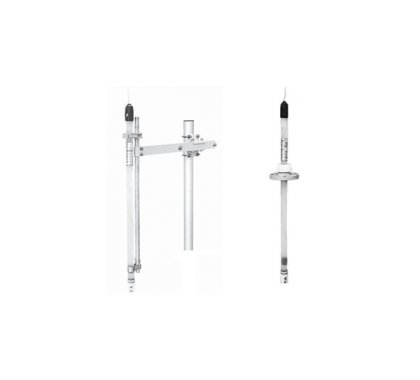

哈希 浸没式pH/ORP检测器HC-7系列
工业用浸没型pH/ORP计可用于敞开式水路或池槽等。根据使用条件选择合适的浸没式护套与电极组合使用。此篇介绍的电极均为KCl补给式电极。流通式安装请参见流通式pH/ORP计检测器的相关规格资料。
● KCl补给式电极浸没式检测器
与KCl补给式电极组合使用的浸没式pH•ORP检测器，内部存有大量的KCl参比液。可使用在从排水处理过程到测定条件严酷的工业过程等不同的测定条件中，应用十分广泛。并有多种液接材质以及不同种类的电极可供选择。此外，为了维持长期稳定的参比点位，保证可靠性高的测量，还有各种加压式浸没检测器可供选择。
哈希 浸没式pH/ORP检测器HC-7系列 通用规格
-
构造：防雨构造 (JIS C 0920)
内部液量：约500mL (护套长1.0m时)
水样条件：压力…大气压 (无加压)、Max 0.15MPa (加压式)、流速…2m/s以下
浸没式pH/ORP检测器HC-7系列
型号分类
| 无加压 | 加压式 | 特点 | |
| 排水中和控制监控用 | HC-763型 | HC-753型 |
•采用半透明的PP(聚丙烯)材质的护套，具有耐热、耐药性。 •护套长度以0.5m为单位逐级递增，最长至3m。 •一般场合使用，应尽量避免阳光直射安装。 |
| HC-703C型 | HC-753C型 |
•采用透明PVC(聚氯乙烯)材质的护套，强度高不易弯曲。 •护套长度以0.5m为单位逐级递增，最长至4m。 |
|
| 在线过程控制用 | HC-703F型 | HC-753T型 |
•采用半透明、PVDF(聚偏氟乙烯)材质的护套， 具有良好的耐药性、耐高温性等。 •耐候性佳，阳光可直接照射。 •安装杆长度以0.5m为单位逐级递增，最长至4m。 |
| HC-703T型 | HC-753T型 |
•采用耐有机溶剂的氟树脂材质(半透明PFA)安装杆。 密封填充采用耐有机溶剂的全氟橡胶。 •安装杆长度以0.5m为单位逐级递增，最长至3m。 |
|
| 注) 加压式安装的推荐条件：①安装在密封池槽中，有内压的场合。②水样污染较严重，盐桥容易结垢的场合。 ③低离子水测定的场合 (电导率在200μS/cm以下)。 | |||
规格
| 一般用 | 耐药•耐高温 | 耐有机溶剂 | |||
| 型号 | 非加压型 | HC-763 | HC-703C | HC-703F | HC-703T |
| 加压型 | HC-753 | HC-753C | HC-753F | HC-753T | |
| 液接部材质 | 本体 | PP | PVC | PVDF | PFA |
| 保护筒 | PP | PP | PVDF | PFA | |
| 电极密封 | FPM | FPM | FPM | 全氟橡胶 | |
| 护套长度 | 3.0m | 4.0m | 4.0m | 3.0m | |
| 耐热温度(注1) | 80℃ | 60℃ | 120℃ | 80℃ | |
| 质量(注2) | 1kg | 1kg | 1kg | 1.5kg | |
| (注1) 液接部材质本体的耐热温度。使用温度范围根据电极型号决定。 | |||||
| (注2) KCl参比液已填充，护套长1m时的质量。 | |||||
电极
表示的电极是与该护套配合使用的代表型号
| 电极护套型号 | pH电极型号 | ORP电极型号 | ||||||
| 一般用 | 高温用 | 耐氟酸用 | 耐溶剂用 | 耐高温･耐溶剂用 | 白金型(Pt) | 合金型(M) | ||
| 使用温度 | -5～70℃ | -5～95℃ | -5～50℃ | -5～70℃ | -5～95℃ | -5～70℃ | -5～70℃ | |
| 无加压 | HC-763 | 5600 | 5601 | 5605 | —— | —— | 2600 | 2605 |
| HC-703C | 5600 | —— | 5605 | —— | —— | 2600 | 2605 | |
| HC-703F | —— | 5601 | —— | 5602 | 5603 | 2601 | —— | |
| HC-703T | —— | —— | —— | 5602 | 5603 | 2602 | —— | |
| 加压型 | HC-753 | 5610 | 5611 | 5615 | 5612 | —— | 2610 | 2615 |
| HC-753C | 5610 | —— | 5615 | —— | —— | 2610 | 2615 | |
| HC-753F | —— | 5611 | —— | 5612 | 5613 | —— | —— | |
| HC-753T | —— | —— | —— | 5612 | 5613 | —— | —— | |
哈希 浸没式pH/ORP检测器HC-7系列 技术指标
| HC- 763型 ( PP材质, 通用) |
| *1.PP材质护套，最长只能到3m。 |
| *2.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适合用于敞开式池槽，内部充填有KCl参比液，可安装pH或ORP电极。护套为PP材质，浸没型安装方式。 |
| 注2. PP材质护套本身的耐热温度 为80℃，当与常温用的电极(5600型、2600型等)配合使用时，使用温度为70℃。 |
| 注3. PVC材质较PP材质耐候性佳，当安装条件是在室外有阳光直射时，请选择PVC材质的型号：HC-703C。 |
| 注4. 可以选配护套的安装件。 |
| 安装支撑件：ZC-2型 (护套最长至1.5m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型(护套最长至2.0m) |
| HC- 703F型 ( PVDP材质,耐热.耐药用) |
| *1.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适合用于敞开式池槽，内部充填有KCl参比液，可安装pH或ORP电极。护套为PVDF材质，浸没型安装方式。 |
| 注2. PVDF材质的耐热温度高达100℃，对各种药剂和有机溶剂等有很好的耐腐蚀性。因此，可适用于高温、且混入药剂及有机溶剂的过程水样，是安全性很高的在线过程用的pH/ORP护套。半透明PVDF管强度高，弯曲度小，最长可以做到4.0m。电极密封材质为氟橡胶 (FKM)。 |
| 注3. 可以选配护套的安装件。 |
| 安装支撑件：ZC-2型 (护套最长至2.0m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型(护套最长至3.0m) |
| HC- 703C型 ( PP材质, 通用) |
| *1.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适合用于敞开式池槽，内部充填有KCl参比液，可安装pH或ORP电极。护套为PVC材质，浸没型安装方式。 |
| 注2. PVC材质护套耐热温度为60℃，透明PVC管强度高，最长可以做到4m。且PVC材质耐候性佳，可长期安装在室外阳光直射。电极顶端的保护筒材质为PP。 |
| 注3.当使用温度在60℃以上时，请选择HC-763型或HC-703F型。 |
| 注4. 可以选配护套的安装件。 |
| 安装支撑件：ZC-2型 (护套最长至2.0m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型(护套最长至3.0m) |
| HC- 703F型 ( PVDP材质,耐热.耐药用) |
| *1.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适合用于敞开式池槽，内部充填有KCl参比液，可安装pH或ORP电极。护套为PVDF材质，浸没型安装方式。 |
| 注2. PVDF材质的耐热温度高达100℃，对各种药剂和有机溶剂等有很好的耐腐蚀性。因此，可适用于高温、且混入药剂及有机溶剂的过程水样，是安全性很高的在线过程用的pH/ORP护套。半透明PVDF管强度高，弯曲度小，最长可以做到4.0m。电极密封材质为氟橡胶 (FKM)。 |
| 注3. 可以选配护套的安装件。 |
| 安装支撑件：ZC-2型 (护套最长至2.0m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型(护套最长至3.0m) |
| HC- 703T型 ( PFA材质, 耐有机溶剂用) |
| *1.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适合用于敞开式池槽，内部充填有KCl参比液，可安装pH或ORP电极。护套为PFA 材质，浸没型安装方式。 |
| 注2. PFA材质的耐热温度可到80℃，对有机溶剂及各种药剂有很好的耐腐蚀性。因此，可适用于混入试药及有机溶剂的过程水样，是安全性很高的在线过程用的pH/ORP护套。电极密封材质为耐热、耐药剂、耐有机溶剂的全氟橡胶。 |
| 注3. 可以选配护套的安装件。 |
| 安装支撑件：ZC-2型 (护套最长至1.5m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型(护套最长至2.0m) |
| HC- 753型 ( 加压式PP材质) |
| *1. PP材质护套，最长只能到3m。 |
| *2.仪表空气加压的情况时，建议另外再选配空气加压控制辅件：PAS-10型 |
| *3.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适用于敞开式池槽的加压式PP材质浸没型护套。内部充填有KCl参比液，可安装pH或ORP电极。 |
| 注2. 内部参比液加压方式可用在各种严酷条件下长期稳定的测量，例如排水、下水、粪便处理厂等。压力计量程为0~0.2MPaFS，设定压力为0.05~1.0MPa。 |
| 注3. PP材质护套本身的耐热温度为80℃，当与常温用的电极(5610型、2610型等)配合使用时，使用温度为70℃。 |
| 注4. 当安装条件是在室外有阳光直射时，请选择比PP材质耐候性更好的PVC材质型号：HC-703C。 |
| 注5. 可以选配护套的安装件。 |
| 安装支撑件：ZC-2型 (护套最长至1.5m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型(护套最长至2.0m) |
| HC- 753型 ( 加压式 透明PVC材质) |
| *1.仪表空气加压的情况时，建议另外再选配空气加压控制辅件：PAS-10型 |
| *2.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1. 适用于敞开式池槽的加压式PVC材质浸没型护套。内部充填有KCl参比液，可安装pH或ORP电极。 |
| 注2. PVC材质护套耐热温度为60℃，透明PVC管强度高，最长可以做到4m。且PVC材质耐候性佳，可长期安装在室外阳光直射。电极顶端的保护筒材质为PP。 |
| 注3. 内部参比液加压方式可用在各种严酷条件下长期稳定的测量，例如排水、下水、粪便处理厂等。压力计量程为0~0.2MPaFS，设定压力为0.05~1.0MPa。 |
| 注4. 可以选配护套的安装件。安装支撑件：ZC-2型 (护套最长至2.0m)或ZC-1型、ZN-7型 |
| 法兰：ZFL-11型 或ZFL-2型 (护套最长至3.0m) |
| HC-753F型( 加压式PVDP材质,耐热.耐药用) |
| *1.仪表空气加压的情况时，建议另外再选配空气加压控制辅件：PAS-10型 |
| *2.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1.适用于敞开式池槽的加压式PVDF材质浸没型护套。内部充填有KCl参比液，可安装pH电极。 |
| 注2.PVDF材质的耐热温度高达100℃，对各种药剂和有机溶剂等有很好的耐腐蚀性。因此，可适用于高温、且混入药剂及有机溶剂的过程水样，是安全性很高的在线过程用的pH护套。半透明PVDF管强度高，弯曲度小，最长可以做到4.0m。电极密封材质为氟橡胶 (FKM)。 |
| 注3.内部参比液加压方式可用在各种严酷条件下长期稳定的测量，例如排水、下水、粪便处理厂等。压力计量程为0~0.2MPaFS，设定压力为0.05~1.0MPa。 |
| 注4.可以选配护套的安装件。安装支撑件：ZC-2型 (护套最长至2.0m)或ZC-1型、ZN-7型 法兰：ZFL-11型 或ZFL-2型(护套最长至3.0m) |
| HC-753T型(加压式PFA材质, 耐有机溶剂用) |
| *1.仪表空气加压的情况时，建议另外再选配空气加压控制辅件：PAS-10型 |
| *2.当选配自清洗器或者ZN-7型安装支撑件时，请选配该安装辅件。 |
| 注1.适用于敞开式池槽的加压式PVDF材质浸没型护套。内部充填有KCl参比液，可安装pH电极。 |
| 注2.PFA材质的耐热温度可到80℃，对有机溶剂及各种药剂有很好的耐腐蚀性。因此，可适用于混入试药及有机溶剂的过程水样，是安全性很高的在线过程用的pH护套。电极密封材质为耐热、耐药剂、耐有机溶剂的全氟橡胶。 |
| 等。压力计量程为0~0.2MPaFS，设定压力为0.05~1.0MPa。 注3.内部参比液加压方式可用在各种严酷条件下长期稳定的测量，例如排水、下水、粪便处理厂等。压力计量程为0~0.2MPaFS，设定压力为0.05~1.0MPa。 |
| 注4.PFA材质护套自身耐热温度为80℃，当与常温用的5612型电极组合使用时，使用温度70℃。 |
| 注5.可以选配护套的安装件。安装支撑件：ZC-2型 (护套最长至1.5m)或ZC-1型、ZN-7型 法兰：ZFL-11型 或ZFL-2型(护套最长至2.0m) |
