1：符合标准：GB/T 18696.2-2002（ISO 10534-2:1998）《声学阻抗管中吸声系数和声阻抗的测量第2部分传递函数法》
2：双传声器传递函数法
3：多种管径，多种传声器间距，测量的频率范围宽
4：相位严格配对，下限频率低
5：只需小的样品
6：样品安装及拆卸方便
7：样品的后腔可调节
8：测试效率高，测量精度高
9：测量参数齐全，并可以导出及自动生成报告

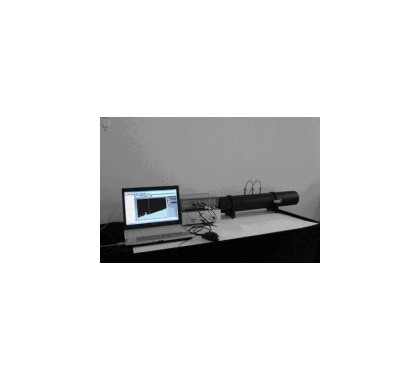

AWA6290T 传递函数法吸声系数及隔声测量系统技术参数：
|
型号参数 |
AWA8551型 阻抗管 |
AWA8551A型 阻抗管 |
AWA8551T型 隔声管 |
AWA8551AT型 隔声管 |
|
频率范围 |
50Hz-6.4kHz |
100Hz-3.2kHz |
50Hz-6.4KHz |
100Hz-3.2kHz |
|
吸声系数测量 |
有 |
有 |
有 |
有 |
|
反射系数测量 |
有 |
有 |
有 |
有 |
|
声阻抗率测量 |
有 |
有 |
有 |
有 |
|
声导纳率测量 |
有 |
有 |
有 |
有 |
|
传递损失/隔声量 |
无 |
无 |
有 |
有 |
AWA6290T 传递函数法吸声系数及隔声测量系统功能
1、软件提示信息丰富，用户可在软件引导下轻松完成测试
2、传声器间距及传声器到材料距离允许用户自行输入
3、可以将不同频段的吸声或隔声特性曲线自动拼接起来
4、可以记忆多条曲线，方便产品改进时进行比较
5、可以求多条曲线的平均值，并画出平均值曲线
6、含均衡器的白噪声信号发生器，可以保证最佳信噪比
AWA6290T 传递函数法吸声系数及隔声测量系统配置清单
|
|
50Hz-6.4kHz 吸声测量 |
100Hz-3.2kHz 吸声测量 |
50Hz-6.4kHz 吸声及隔声测量 |
100Hz-3.2kHz 吸声及隔声测量 |
|
AWA8551阻抗管 |
1套 |
-- |
-- |
-- |
|
AWA8551A阻抗管 |
-- |
1套 |
-- |
-- |
|
AWA8551T阻抗管 |
-- |
-- |
1套 |
-- |
|
AWA8551AT阻抗管 |
-- |
-- |
-- |
1套 |
|
1/4“测量传声器对 |
1对 |
1对 |
2对 |
2对 |
|
AWA14614E前置放大器 |
2个 |
2个 |
4个 |
4个 |
|
AWA6290M双通道分析仪 |
1台 |
1台 |
-- |
-- |
|
AWA6290B四通道分析仪 |
-- |
-- |
1台 |
1台 |
|
AWA5871功率放大器 |
1 |
1 |
1 |
1 |
|
信号发生软件 |
1 |
1 |
1 |
1 |
|
1/3 OCT分析软件 |
2通道授权 |
2通道授权 |
4通道授权 |
4通道授权 |
|
FFT分析软件 |
2通道授权 |
2通道授权 |
4通道授权 |
4通道授权 |
|
传递函数吸声系数测量软件 |
1 |
1 |
1 |
1 |
|
四传声器隔声测量软件 |
-- |
-- |
1 |
1 |
