ZZW系列水质多参数现场测试仪 采用国际最新型的色度传感技术和经典的
真空工艺技术，实现了朗伯—比尔定律与电子化、数字化、网络化技术的融合，是对水质快速测试仪器的创新性突破。
（一） 基本原理与功能

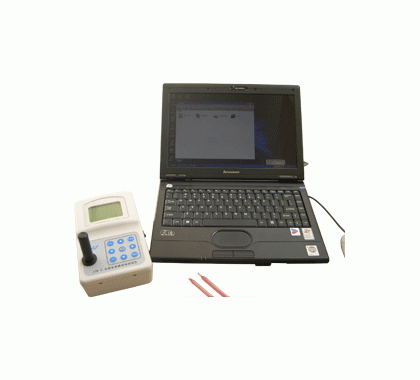

ZZW系列水质多参数现场测试仪是基于比色分析和量值传递的基本原理，将ZZW-KBC系列测试管自吸式定量采样、显色快速的技术特点与现代光电传感器及数模转换技术系统集成而研制的微电脑型水质现场测试仪，可对水样中无机、有机等40多种化学成分进行定性定量的快速分析。该仪器主要由测试管和测试仪组成，也可通过笔记本电脑拓展仪器的功能。
△ 测试管完成自动定量采样和自动显色反应；
△ 测试仪收集显色信息并经过模数转换后，直接显示并保存待测物浓度的测试结果；
△ 控制主机（笔记本电脑）通过管理软件实现现场真实数据的网络传输。
（二）产品特色
该仪器秉承华运安特公司“创造简单”的理念，具有仪器简单、操作简单、升级简单、联网简单等特点。
①快速：不需复杂的准备工作、标定工作和后处理工作，开机即可测试；根据测试管品种不同暨显色反应的时间不同，1-10分钟即可出结果。
②简便：一折一点即完成测试。几分钟学会操作，易于普及推广，极大减轻劳动强度，有效提高监测频次。
③准确：自动定量采样，一般不存在人为操作误差，精密度优于标准方法；按照国家标准内置工作曲线，一般可达到室间允许误差的15%以内。
④免维护：模块式设计组合，无须维护保养，适用于各种水质现场检测，支撑及时、有效的水环境监督管理。
⑤携带方便：不用外接电源，内置5号碱性干电池可连续工作数十小时；体积小巧，重量轻，防水防震包装，可以在任意场合任意环境条件下工作。
⑥多参数选择：现有47个待测参数47种规格的测试管可供选择。并可根据用户需求组合配置。
⑦使用成本低：省人工费、维护费、工时费、耗材费等。
⑧无污染：无须使用标准样品，产品试剂量小，不与人体直接接触，测试管用后可回收，不会造成二次污染。
（三）测试管设计原理及技术优势
测试管基于比色分析的朗格—比尔定律、融合真空工艺设计而成。
其设计思路是将实验室复杂繁琐的多步骤分析化验程序以测试管载体形式高度集成，为水质的原位、现场、实时、动态的分析提供简单、快捷的检测方法和手段。其技术优势在于：
1、测试管自动定量采样技术，使得专业性极强的测试技术成为大众化的测试产品，避免了人为操作的误差，并可快速反映水质现场的真实情况。
2、测试管生产过程中严格的质控技术，有效保障了每一批次产品性能高度的一致性和测试的精密度，屏弃了传统测试方法制作工作曲线的复杂程序，最大限度地简化了测试过程。
3、每支测试管独立真空分装，在实现自动定量采样的同时，可延长产品保质期，避免由于试剂拆封后使用不完造成的浪费，有效降低测试成本。
4、无须使用标准样品，产品试剂量小，不与人体直接接触，测试管用后可回收，不会造成二次污染。
5、现有47种不同参数和规格的测试管可供选择，基本涵盖了水体常见的优先污染物。配合适当的前处理技术，产品还可应用于食品、土壤等更为广泛的领域。
（四） 测试仪设计原理及技术优势
本仪器采用的是光电比色法的基本原理。但与传统光电比色法根本不同的是： 我们采用了目前世界上先进的高精度的RGB色度传感器。这种传感器芯片将可见光全波长颜色系统的色度空间的各项参数进行量化，通过微电脑控制器的积分整合和数模转换，从仪器内存储的标准溶液工作曲线中直接得到相应待测物的浓度值。其技术优势在于：
1、白光光源的照射和可见光全波长光谱的采集，真实地反应了测试管显色反应的全部信息，避免了传统单色光入射方式的不稳定性。在增加色度识别的精确度的同时，保证了仪器在任何场合下高度的稳定性。
2、传感器芯片中数十个相同颜色的传感器是并联连接的，均匀分布在芯片阵列中，可以消除色光的位置误差。尤其对于待测溶液中有微小的漂浮物时数据的测量精度不受干扰，适应于复杂水样的现场快速测定。
3、微电脑控制器的无参比校零处理技术，克服了由于温度、湿度、机械震动造成的漂移，提高了测量数据的稳定性和准确性。
4、工作曲线分析软件实现了待测参数浓度的智能化辨析，无须标定标样，不用对检测结果进行人工计算。
5、仪器开机即可工作，菜单式选择，按键操作，人机对话，整个测试操作过程简单、明了。
6、仪器具有显示、存贮、查看、上传等多种功能；通过笔记本电脑和专用软件实现水质现场检测数据的网络传输和管理。
(五) 使用方法及用途
测试管为内装特定测试液的真空玻璃管，属一次性消耗品。使用时只须把测试管的毛细管在水样中折断，水样即自动定量吸入管内，数分钟内完成显色反应（不同品种的测试管反应时间不同），将完成显色反应的测试管插入测试仪，利用仪器自动读数并记录测试结果。产品可广泛应用于水环境的日常监测、污染事故的现场应急检测、卫生防疫、工农业用水及排水等水质的现场快速检测。
ZZW-KBC系列水质分析快速测试管简称测试管或速测管。测试管显色后既可利用水质多参数现场测试仪进行数字化电子读数，也可利用标准色标进行传统的目视比色人工读数。

ZZW-Ⅱ水质多参数现场测试仪〔内存30组待测参数，详见附表3（一）〕、
2、ZZW-Ⅱ/P油田专用水质现场测试仪〔内存18组待测参数，详见附表3（二）〕；
3、ZZW系列便携式毒物测试仪、便携式重金属测试仪、便携式DO测试仪、便携式COD测试仪、便携式余氯测试仪、便携式pH测试仪等〔详见附表3（三）——（八）〕；
另根据用户特殊需求，可定制不同测试参数的测试仪。

附表1 水质多参数现场测试仪 仪器技术指标（普及型—标准配置）
项 目 指标
测试范围 350-750nm可见光波长
测试精度 不同参数有不同的精度要求，各参数测试精度符合国家相关标准的指标要求
显示界面 128×64点阵结构,可显示4行每行8个汉字或英文
操作面板 3×3共9个按键，上﹑下﹑左﹑右和确认键各一个．翻页键两个（上翻﹑下翻）以及退出键和功能键各一个
电源供应 内置5号碱性干电池5节，可连续使用数十小时，并可随时更换
数据管理 具有显示、存贮、查看等功能。
工作环境 0-40°C，最大相对湿度90%RH无冷凝
尺 寸 单片机尺寸:长x宽x高=195x12065(mm)
配置单：1台ZZW-II型测试仪，20盒测试管，1台加热反应器

附表2 水质多参数现场测试仪
仪器技术指标（标准型—配置笔记本电脑及管理软件）
项 目 指标
测试范围 350-750nm可见光波长
测试精度 不同参数有不同的精度要求，各参数测试精度符合国家相关标准的指标要求
显示界面 128×64点阵结构,可显示4行每行8个汉字或英文
操作面板 3×3共9个按键，上﹑下﹑左﹑右和确认键各一个．翻页键两个（上翻﹑下翻）以及退出键和功能键各一个
电源供应 内置5号碱性干电池5节，可连续使用数十小时，并可随时更换
数据接口 可直接对优盘进行数据写入
数据管理 优盘数据输入数据管理主机后,可对所有记录进行存储、显示，具有打印、转出、备份、网络传送等功能。
工作环境 0-40°C，最大相对湿度90%RH无冷凝
尺 寸 单片机尺寸:长x宽x高=195x12065(mm), 数据管理主机尺寸由配置的机型确定
基本配置 1台ZZW-II型测试仪，20盒测试管，1台加热反应器，1套管理软件

附表3 测试参数及主要技术指标

（一）ZZW-Ⅱ水质多参数现场测试仪（环保专用）

序号 可测参数名称 规格及型号 测定范围（mg/L）检出限（mg/L）检测管 保质期（年）
１ 溶解氧（高） KBC—DO—1.0 0.5—12 05 3
２ 溶解氧 (中) KBC—DO—0.1 0.1—1.0 0.05 3
3 硫化物（低） KBC—S2—0.1 0.1—1.0 0.01 1
4 硫化物（高） KBC—S2—1.0 1.0—20 0.5 1
４ 硫化物（低） KBC—S2—0.1 0.1—1.0 0.1 0.1
5 氨氮 KBC—NH3-N 0.3—25 0.2 1(4℃)
6 硝酸盐氮 KBC—NO3—N 2.0—45 2.0 1 (4℃)
7 高亚硝酸盐氮 KBC—NO2—N-1.0 0.5—4.0 0.2 1
8 低亚硝酸盐氮 KBC—NO2—N-0.1 0.1—1.0 0.03 1
9 磷酸盐 KBC—PO43—P 0.1—5.0 0.5 1
10 氰化物 KBC—CN- 0.01—0.2 0.005 2
11 氟化物 KBC—F- 1.0—10 0.5 1
12 二价铜 KBC—Cu2+ 0.2—30 0.1 1
13 镉 KBC—Cd2+ 0.05—0.5 0.05 1 (4℃)
14 镍 KBC—Ni2+ 0.1—4.0 0.1 1
15 六价铬 KBC—Cr6+ 0.05—6.0 0.05 1 (4℃)
16 铅 KBC—Pb2+ 0.1—3.0 0.1 1(4℃)
17 化学需氧量（低） KBC—CODcr—低 50—500 20 1 (4℃)
18 化学需氧量（中）KBC—CODcr—中 100—1000 50 1 (4℃)
19 化学需氧量（高） KBC—CODcr—高 300—3000 200 1 (4℃)
20 挥发酚 KBC—C6H5OH 0.5—10 0.2 1(4℃)
21 砷化物 KBC—As3+ 1.0—10 0.2 1
22 二价汞 KBC—Hg2+ 1.0—10 0.5 1
23 二价锰 KBC—Mn2+ 1.0—20 1.0 1
24 PH值 KBC—PH—Ⅱ 4.0—9.0 1
25 硫酸（低） KBC—H2SO4 0.01—0.24 （mol/L） 0.01（mol/L） 1
26 铝 KBC—Al3+ 0.5—8.0 0.5 1
27 苯胺 KBC—C6H7N 0.2-2.0 0.2 1(4℃)
28 二氧化氯 KBC—ClO2 1.0—10 0.5 1
29 高余氯 KBC—ClO—-1.0 0.2—14 0.2 1
30 有效氯 KBC—Cl2 400—4000 750 1

ZZW-Ⅱ/P水质多参数现场测试仪（油田专用）

序号 可测参数名称 规格及型号 测定范围（mg/L） 检出限（mg/L）检测精度（≤mg/L）测试管保质期（年）
１ 溶解氧（高） KBC—DO—1.0 0.5—12 0.1 0.5 3
２ 溶解氧 (中) KBC—DO—0.1 0.1—1.0 0.05 0.1 3
３ 溶解氧（低） KBC—DO—0.01 0.01—0.10 0.01 0.01 3
４ 硫化物（低） KBC—S2—0.1 0.1—1.0 0.1 0.1 1
５ 硫化物（高） KBC—S2—1.0 1.0—20 0.2 0.4 1
６ 氨氮 KBC—NH3-N 0.3—25 0.3 0.5 1(4℃)
7 化学需氧量（中） KBC—CODcr—中 100—1000 50 50 1(4℃)
8 化学需氧量（高） KBC—CODcr—高 300—3000 250 100 1(4℃)
９ 磷酸盐 KBC—PO43—P 0.1—5.0 0.1 0.1 1
10 钙 KBC—Ca2+ 10—70 5.0 5.0 1(4℃)
11 镁 KBC—Mg2+ 1.0—10 0.5 0.5 1 (4℃)
12 二氧化碳 KBC—CO2 5.0—50 1.0 2.0 1
13 PH值 KBC—PH—Ⅱ 4.0—9.0 0.2 1
14 总铁 KBC—Fe 1.5—30 1.2 0.5 　　3
15 亚铁 KBC—Fe2+ 0.2—28 0.14 0.5 　　3
16 碳酸盐 KBC—1/2CO32- 50—1200 50 100 1
17 重碳酸盐 KBC—HCO3- 10—100 10 10 1
18 高余氯 KBC—ClO—-1.0 1.0—10 0.5 0.2 1



（三 ）ZZW便携式DO测试仪
序号 可测参数名称 规格及型号 测定范围 （mg/L）检出限（mg/L）检测精度（≤mg/L）测试管保质期（年）
１ 溶解氧（高） KBC—DO—1.0 0.5—12 0.1 0.5 3
２ 溶解氧 (中) KBC—DO—0.1 0.1—1.0 0.05 0.1 3
３ 溶解氧（低）KBC—DO—0.01 0.01—0.10 0.01 0.01 3

（四）便携式COD测试仪
序号 可测参数名称 规格及型号 测定范围 （mg/L）检出限（mg/L） 检测精度（≤mg/L）测试管保质期（年）
1 化学需氧量（低） KBC—CODcr—低 50—500 25 50 1(4℃)
2 化学需氧量（中） KBC—CODcr—中 100—1000 50 50 1(4℃)
3 化学需氧量（高） KBC—CODcr—高 300—3000 250 100 1(4℃)


（五）便携式重金属测试仪
序号 可测参数名称 规格及型号 测定范围 （mg/L）检出限（mg/L）检测精度（≤mg/L）测试管保质期（年）
1 镉 KBC—Cd2+ 0.05—0.5 0.02 0.2 1 (4℃)
2 镍 KBC—Ni2+ 0.1—4.0 0.1 0.2 1
3 铅 KBC—Pb2+ 0.5—3.0 0.25 0.5 1(4℃)
4 六价铬 KBC—Cr6+ 0.05—3.0 0.05 0.1 1 (4℃)
5 二价汞 KBC—Hg2+ 0.5—8.0 0.5 0.5 1
6 二价锰 KBC—Mn2+ 1.0—20 1.0 1.0 1
7 二价铜 KBC—Cu2+ 0.5—30 0.1 1.0 1 (4℃)
8 总铁 KBC—Fe 1.5—30 1.2 2.0 3
9 亚铁 KBC—Fe2+ 0.2—28 0.14 2.0 3
10 钴 KBC—Co2+ 0.1—3.0 0.1 0.25 1

（六）便携式毒物测试仪
序号 可测参数名称 规格及型号 测定范围 （mg/L） 检出限（mg/L）检测精度（≤mg/L）测试管保质期（年）
1 氰化物 KBC—CN- 0.01—0.2 0.005 0.02 1
2 氟化物 KBC—F- 1.0—10 0.5 0.5 1
3 砷化物 KBC—As3+ 0.2—8.0 0.2 0.5 1
4 苯胺 KBC—C6H7N 0.2-2.0 0.1 0.2 1(4℃)
5 挥发酚 KBC—C6H5OH 0.2—9.0 0.1 0.5 1(4℃)
6 高亚硝酸盐氮 KBC—NO2—N-1.0 1.0—4.5 0.5 0.5 1
7 低亚硝酸盐氮 KBC—NO2—N-0.1 0.1—1.0 0.1 0.1 1
8 水合肼 KBC—N2H2H2O 0.2—50 0.1 2.0 1

（七）便携式余氯测试仪
序号 可测参数名称 规格及型号 测定范围 （mg/L） 检出限（mg/L） 检测精度（≤mg/L） 测试管保质期（年）
1 高余氯 KBC—ClO—-1.0 1.0—10 0.5 0.2 1
2 低余氯 KBC—ClO—-0.03 0.03—1.0 0.03 0.1 1
3 二氧化氯 KBC—ClO2 1.0—10 1.0 0.2 1
4 有效氯 KBC—Cl2- 750—3000 750 100 1

（八）便携式pH测试仪
序号 可测参数名称 规格及型号 测定范围 （mg/L） 检测精度（≤mg/L） 测试管保质期（年）
1 PH值 KBC—PH—I 0.1-2.0 0.2 1
2 PH值 KBC—PH—Ⅱ 4.0—9.0 0.2 1
3 PH值 KBC—PH—III 8.0-10 0.2 1
4 PH值 KBC—PH—IV 10.0-12.0 0.2 1
