由于其灵活性和解决问题的能力，冲击钻仍能取得标准手动钻无法代替的位置。如果在坚硬的土地上和包含碎石、石块的土层中打钻，就要用到冲击钻。带有坚硬切割头的冲击圆凿，由冲击锤驱动进入土壤。通过逐级方式将冲击圆凿打入和取出，将冲击打钻程序尽可能简化和避免污染。样品受到的破坏减少到最小。冲击钻的应用包括土壤污染研究，谷物尺寸分布，常规土壤分级，剖面描绘等。
冲击钻可以采集最深10米的原状土。Eijkelkamp的冲击钻非常坚固，这要归功于所用的材料、工艺（特殊的焊接技术和淬火）和特殊设计，产生最佳的钻入速度和方便的样品提取、清洁效果。根据土壤类型、打钻深度和采样数量的不同，可选配各种冲击钻。
设备重量：275 kg
采样深度：7 m
采样直径：40-100 mm（采取缩径方式随深度逐渐缩小采样直径）

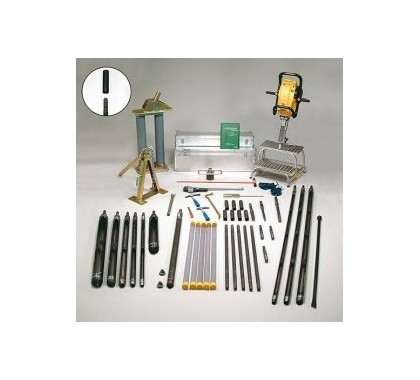

配置：一支带附件和装运木箱的汽油动力冲击锤，各种扩展杆，连接套筒，不同直径和长度的冲击钻（通用型适合各种土壤），一支带有PVC采样管的取芯器，一个机械式钻杆提取器，球型夹具，一个用来拉取RD32扩展杆的接合器，一根用来提取第一段钻杆的拉取加长杆，撬杠，清空和清洁钻头的附件，一个带链式拉杆的金属提升支架，一根用来探测安全电缆的多用探头，阶梯踏板和铝质运输箱等等。
|
概述 由于取样简单快捷，可以在相对较短的时间内获得密实的样品段。装备上分别为1米和0.5米的加长杆，使工作过程更符合人体工程学的操作。冲击钻可以穿透碎石，因此能用在（垃圾）倾倒处或城市地区和地下水层附近。也可以用做手工钻汲水井，可穿透碎石层。 冲击钻套件是一个完整的最大可以在所有类型土壤中钻取5到10米深度的系统。在混凝土或路面层的打钻一般要先由金刚石钻锯等进行。 |
|
|
逐级将冲击钻敲入土壤，这样就避免了污染并使钻头更易取出。 |
|
冲击钻设备工作部件介绍 |
|
★ 冲击锤 发电机 绝缘保护 04.19.01 汽油动力冲击锤 |
|
|
用电动冲击锤打孔将冲击钻敲入土壤 |
|
|
用梯子使现场工作更符合人体工程学 |
|
★ 冲击钻 冲击钻有两种设计： 规格： |
|
★ 取芯器 局限性： |
|
|
平整土样 |
|
|
将透明采样管放入取芯器 |
|
|
用连接套筒以RD32方式连接扩展杆 |
|
★ 提取系统 第一个钻头可以用装了加长装置的钻杆提取器取出。如果钻身仍然有一部分陷在表层土壤里，那么可以用带链式拉杆的金属提升支架将其取出。 对于其它(钻采得更深的)钻头，可将机械提取器直接放置于土壤表面。机械提取器有一人或两个操作两种。一个操作的提取器拉力为20千牛顿，有效长度约为70厘米；两人操作的拉力则为40千牛顿，单独配备了1.9米长的撬棍。钻头一松开，就可以用直径32到36毫米的球形夹具(带手柄，最大拉力40千牛顿)取出。 套管和钻杆提取器用的钳夹直径为22到80毫米。要钳住钻杆和套管，钳夹的直径则为32-36、36-45、50-54毫米。加上垫圈，机械提取器就可以使用钻管和拉取夹了。 如果提取的条件特别困难，还有手动液压提取设备。液压提取器配备了提取筒(直径65毫米)和带液压提取管的液压发电机，拉力为80千牛顿。提取筒可自动断电。要将钻头和钻杆取出，还需要一个带把手和球形夹具的主夹板。液压泵的最大工作压力为700bar，它和提取筒的重量之和为75千克。 |
