l 浊度传感器依采用表面散射原理，光源部分和光电检测部分免清洗，读数精确。
l 光源采用激光光源，光源稳定，寿命比LED长，可达10万小时，功耗低节能环保。
l 浊度变送器由电子单元和测量单元组成。该产品具有精度高，功耗低等
特点。变送器具有温度自动补偿功能。
l 具有上下限报警功能，上下限报警具有两路独立的继电器输出控制，回差值独立可调。
l 具有数字显示和波形显示两种显示模式，数字显示模式具有上下限报警显示和
时间日期显示。
波形显示模式可根据上下限报警值自动调节显示范围。
l 模拟输出4-20mA标准信号
l 可根据y=kx+b公式调节偏移量b的值，且偏移量的正负可调。
l 具有波形记录功能，可连续记录两个月（60）天的波形数据，可以翻看历史数据。
变送器除变送功能之外，尚有隔离功能。传感器输入与输出信号采用线性光耦电路
进行隔离，
有效地保证信号的稳定性。变送器将浊度电压信号处理后，再进行温度补偿，之后
输出测量溶液中浊度的标准信号。
二、安装要求

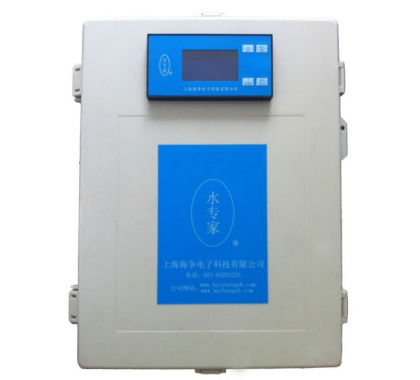

⑴整个仪器是一个立体壁挂式的必须安装在平整、干燥、通风、没有震动，没有腐蚀性
气体，液体的墙面上。
⑵仪器要安装在排水，采集水样都较为方便的地方。
⑶仪器安装要与地面垂直，不能倾斜。
⑷仪器不要安装在强光直射，强电磁干扰的地方。
⑸连接仪器的进水口，出水口的管道要牢固。
三、传感器工作原理
浊度传感器采用表面散射原理，分为两个部分，激光光源和光电检测器。激光光源的
稳定性直接影响测量仪器的准确性和重现性。采用卤素钨灯为浊度仪光源寿命只有几
百到几千小时，而采用激光元件，不但节能环保，而且寿命可以提高到10万小时。所
以选用激光元件作为光源，激光发出的光束，与水平面呈一定的角度射入到水中，光
电池在水面以上的部位，其方向与激光光束呈90度，浊度不同接收的散射光光强不同，
传感器将这个变化信号处理转化为电流信号传输出来。光电检测器和激光光源都不与
水接触，在使用期间不用清洗。
①、测量功能，有两种方式显示测量结果：读数显示/波形显示
②、读数调整功能
③、历史查询功能
④、清除记录功能
⑤、时间设置功能
⑥、上下限报警设置功能
⑦、标定功能
四、技术指标
|
测量范围 |
0~999.9NTU/0~4000NTU |
|
精度 |
±5%FS(0~999.9NTU) |
|
分辨率 |
0.1NTU |
|
PH范围 |
5.5~9 |
|
传感器使用寿命 |
≥9个月 |
|
测量结果存储间隔 |
可调 |
|
测量结果存储深度 |
60天 |
|
响应时间 |
＜1min(90%,20℃) |
|
水合时间 |
≥1h |
|
工作电压 |
AC220V |
|
工作温度 |
1~50℃ |
|
工作湿度 |
≤80%无冷凝水 |
|
最低流量 |
6L/h |
|
接口材质 |
聚四氟乙烯 |
|
连接管 |
PE管 |
|
接口尺寸 |
1/4英寸 |
|
变送器电源电压 |
5V DC |
|
输出信号 |
4-20mA浊度信号 |
|
负载电阻 |
750Ω |
五、仪器的校准和清洗
1.校准（两点标定）
本仪器出厂前已经校准好，一般用户不用校准，用户安装好后，通电约30分钟后可以
稳定的工作，用户就可以核对自测值。
校准仪器是本仪器使用之关键，必须认真细致，严格按照操作步骤来否则会造成极大
的误差。
