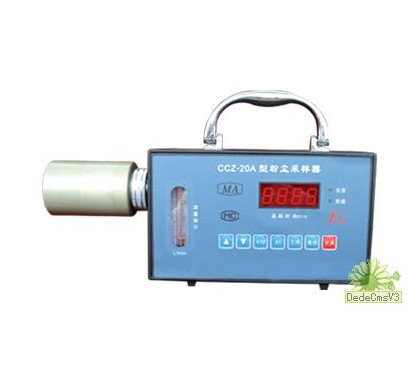

CCZ-20A矿用粉尘采样仪
CCZ—20A型粉尘采样器是一种用于测定环境空气中浮游粉尘浓度的仪器。该仪器根据MT162-95《作业场所粉尘采样器通用技术条件》、JJG520-2002《粉尘采样器鉴定规程》、Q/FY-01-2005粉尘采样器企业标准及GB3836.4-2000标准中ExibI等级（本质安全型）防爆设计，适用于煤矿井下及其它含有爆炸危险性气体的作业场所。

该采样器配有两种粉尘预捕集器，一种是测定总粉尘浓度的全尘预捕集器；另一种是测定呼吸性粉尘浓度的预捕器；这种预捕集器能对危害人体的呼吸性粉尘和非呼吸性粉尘进行分离，一次采集可兼得呼吸性和非呼吸性两种粉尘样本，其分离效率达到国际公认的“BMRC"曲线标准，是一种较可靠的粉尘分离装置。该仪器还配有高性能吸气泵具有无脉动气流，负载、负压能力大，自动定时采样、流量稳定、操作简单、便于携带等特点。

二、型号及主要参数

1、工作条件

采样流量：20L/min

负载能力：＞1000Pa

采样流量误差：≤2.5％

采样范围：全尘或呼吸性粉尘

定时范围：0-99分钟内任意设置

连续工作时间：＞120min

工作噪声：≤70dB（A）

电源：最高开路电压≤8.4V 最大短路电流≤4.2A

外形尺寸：200×120×75（mm）

重量：1.75㎏

使用环境温度：0～40℃ 相对湿度：≤95％

环境大气压：80KPa～110KPa 含有瓦斯或煤尘爆炸危险的煤矿井下

三、特征和工作原理

1、结构特征

该仪器外壳采用阻燃ABS工程塑料，并做了防潮、防静电处理，面板采用PVC薄膜开关，操作灵活，维护方便等特点。

该仪器由高性能吸气泵、自动流量调节电路、自动时间控制电路、欠压报警电路、安全电源、流量计、预捕集器等组成。

2、工作原理

原理图如下：

电气力框图如下所示：

工作原理是：采样工作时通过仪器内抽气泵的吸气，使空气中的浮游粉尘被捕集在滤膜上，再根据滤膜上粉尘的质量和采样时间按如下公式计算出粉尘的浓度：

C=[（W2-W1）÷（Qt）]×1000（mg/m³）

注：C：粉尘浓度（mg/m³） W₁：采样前滤膜质量（mg）

W₂：采样后滤膜质量（mg） t：采样时间：（min）

Q：采样流量（L/min）

四、安装与调整

CCZ—20A型粉尘采样器配有两种预捕集器，根据测尘需要选用全尘或呼吸性粉尘预捕集器。

1、准备器材

1.1粉尘采样器主机

1.2预捕集器:全尘或呼吸性粉尘预捕集器

1.3滤膜:配有&pHi;75mm或φ40的过氯乙烯纤维滤膜

1.4太平：感量为万分之一的全自动电子分析天平

1.5硅油：六万粘度的甲基硅油

1.6干燥器：采用普通干燥时，应放置变色硅胶

1.7镊子：不锈钢钟表镊子

1.8刮刀：不锈钢小刮刀

2、测定程序

2.1全尘测定

2.1.1首先用镊子取出干净的滤膜，除于两面的衬纸，先放在天平上称重并记录，压入滤膜夹，然后放入贴好的标签的样品盒内备用。当使用φ75滤膜时应做成漏斗状安装在全尘预捕集器内，并使滤膜绒面朝向进气口方向。

2.1.2现场采样首先要选好采样地点，需要固定采样的应打开专用三角支架，使粉尘采样器水平稳固地固定在三角架上。

2.1.3将安装好滤膜的预捕集器紧固在采样头连接座上，并使预捕集器的进气口置于含尘空气的气流中。

2.1.4采样时间根据现场粉尘种类、浓度及作业情况来预置。一般采样时间以20～25分钟为宜，粉尘浓度较高的场所一般预置2～5分钟即可。

2.2呼吸性粉尘测定

2.2.1玻璃捕集先用中性洗涤液浸泡，除于表面污渍，经清水漂洗后，再用脱脂棉球及酒精擦净。

2.2.2用洁净的小刮刀沾取少量硅油，涂抹在捕集板圆心位置。再向侧边将硅油刮薄展开，使硅油涂成φ15的圆形。由于硅油粘度较高，数小时后才会出现均匀扩散现象。所以捕集板涂抹硅油的工作，应在采样前提前进行，并保证其不受污染，实验证明，捕集板涂抹硅油控制在0.5～5mg范围内，粉尘捕集效果将是不受影响的。

2.2.3将己涂好硅油的捕集板，放在天平上称重并做好记录备用，放入贴好标签的样品盒内。工作时，将玻璃捕集板从样品盒内取出，安装在预捕集器分离装置前部的捕集板座上，用金属卡环压紧，再旋上预捕集器的进气盖。

2.2.4将洁净的φ40滤膜，除于两面的衬纸放在天平上称重并做好记录，压入滤膜夹，放入贴好标签的样品盒内备用。工作时，将装好滤膜的滤膜夹取出，安装在分离装置底座的金属网上，最后旋上已经安装好预捕集器前段，即告安装完毕。

3、注意事项

3.1玻璃捕集板及滤膜夹要洗净擦干，预捕集器必须用清水洗净，切不可使用有机溶剂擦洗。

3.2现场采样后注意保护后样品，轻拿轻放，使其不受污染及脱落。

3.3使用呼吸性粉尘捕集器时，采样流量尽量采用20L/min，以免影响测定的准确度。

五、使用与操作

粉尘采样器主要部件及面板功能键介绍如下：

1.采样头连接座：采样时联结预捕集器，使之与采样器紧密联结，不漏气，不松动。连接口应保持洁净，严防玷污或异物吸入。

2.流量计：直接显示出采样器的视值流量，观察流量计浮子顶部平面的位置就能读出采样流量值。

3.采样时间显示：显示“00～99"分钟内预置。采样开始后做减“1s"计数。

4.开关键：启动或关闭采样器电源。

5.时间设定：按动“×1"、“×10"键可在“00～99"分钟内设置时间。

6.流量调节：按动此两键可将流量调到规定值。

7.复位键：按动此键可重新预定时间，并停止采样。

8.工作键：预置好时间后，按动此键，采样器即可开始工作。

9.充电插座：充电器插头直接插上，即可充电（严禁在井下充电）。

六、故障分析与排除

机器在使用过程中出现故障时，及时检修，保证仪器正常工作。下表列举一些故障及排除方法。

故障现象	可能原因	处理方法
启动后不工作	1.电池电压低 2.未预置时间 3.按钮接触不良	1.充电 2.置入数字 3.修理按钮
电池充不上电	1.电池坏 2.充电插座坏 3.充电器故障	1.换电池组件 2.换插座 3.修理充电器
机器能启动但无流量	1.气路连接管脱开 2.流量计堵塞 3.电机坏或卡泵	1.重新连接气路胶管 2.修理或清洗流量计 3.换电机或清洗泵体
