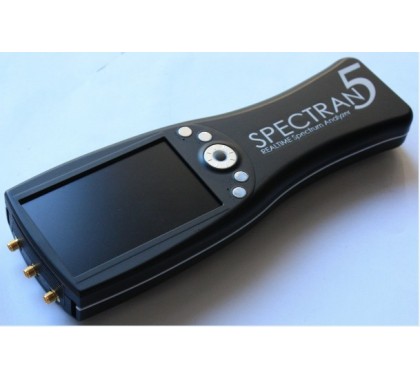

HF-80100德国安诺尼手持实时频谱仪

信号处理过程是通过FPGA实现的，它也包含一个矢量处理器，为统计分析和解调应用。

结合功能强大的双核黑鳍（Blackfin）DSP -CPU以及800x 480 像素的高清晰彩色显示触摸屏，V5分析最复杂信号的可能性是无限的。

HF-80100德国安诺尼手持实时频谱仪

产品特点：德国制造

第一个实时频谱分析仪，实时处理带宽高达200MHz

实时数据流

实时远程控制（GSM， WLAN，USB）

全世界最小的，价格最优惠的实时频谱仪

专利多相滤波技术

专利频谱分析不需要多级的高本振（调制的本振）

极低的噪声，-170dBm /Hz可分析最弱的信号

模块化结构，强大的扩展前端

第一台具备超高速本振扫描频谱分析仪（微秒级直接数字频率合成扫描）

高清晰的TFT显示屏， 800 x 480 像素，触摸屏

集成三维运动传感器（陀螺仪传感器）和三维磁场传感器（指南针和位置控制）

USB 2.0 高速端口（480K/s)

USB子接口，子接口可以连接如GSM、WLan、打印机、内存等各种设备

内置MicroSD插槽，可连接安诺尼microSDHC卡，具有10MB/s 速率

内置大容量锂电池，标配8000mAh，可实现长达3小时运行，可选配16000mAh超大容量电池，可实现长达6小时运行
标准配置：

256MB内存

600MHz双核 Blackfin DSP

250MSPS 14位双通道（I/Q）模数转换器

800MSPS 16位模数转换器

240K ECP3 FPGA

64MB视频内存

120MHz 实时带宽（200MHz选项）

10GHz功率计

HyperLOG 60100EX 定向EMC天线

定向 EMC 天线，

铝制便携机箱，

充电器和电源，插座套件，

分析软件支持MAC OS， Linux Windows操作系统

端口

- 50/75 欧姆输入

- 追踪发生器输出

- 同步输入／输出

- USB Slave　USB 从口

- USB Master　USB 主口

- Micro SD　存储卡插槽

产品看点：

安诺尼SPECTRAN V5 令人印象深刻的实时频谱分析方法结合了移位多相滤波器和专利的调制本振测量处理过程

它的优势在于

1) 小型紧凑的设计结构，显著减少需要的元器件数量和体积

2) 使用性价比高的硬件，价格合理，只需要使用标准的射频器件

3) 信号处理过程非常低的噪声，到达-170dBm/Hz , 射频链路中去掉了许多噪声高的器件

4) 最高分析频率可达90Ghz，通过将高频本振去掉而实现的

实时频谱分析通过使用多相滤波技术来实现

使用SPECTRAN V5 你会第一次发现接收的射频频谱是以变换后的形式存在硬件上,同时并行滤波也是硬件支持完成的。

安诺尼的SPECTRAN V5 建立了滤波处理技术新标准。经典的实时频谱仪是基于傅立叶分析，V5 利用两个交错梳状滤波器的专利接收技术，该技术采用多相滤波器实现。与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器），而不受于因有限采样时间而产生的频谱失真效应。

为了避免在频率时间图上出现空白，V5使用了2个独立的空时交错梳状滤波器组合，来进行信号分析处理。这个SPECTRAN V5 的突破性技术不会错失分析频段内最小的信号细节

实时数据流

实时数据流功能是SPECTRAN V5的另一个特殊的功能。现有的实时频谱仪支持不了不间断的数据记录，V5 可以连续的记录处理数据，无缝地将他们存储在PC电脑上，通过高速的USB口，实时数据流提供了从前是不可能的各种新的应用，例如记录和反复重放任何信号，或随后对完整记录的GSM、TETRA等数字信号进行完全解码。

微秒超高速（DDS）直接数字频率合成扫频

SPECTRANV5也支持利用微秒级的超快速DDS扫频合成器实现传统的频谱分析仪模式。SPECTRANV5不仅含有调制本振，也有高达800MSPS的I/Q直接数字频率合成器（DDS），该DDS可实现用极高速率跳频的本振。这个技术使得在全频段上实现复杂测试程序分析成为可能（目前达到9.4Ghz）
