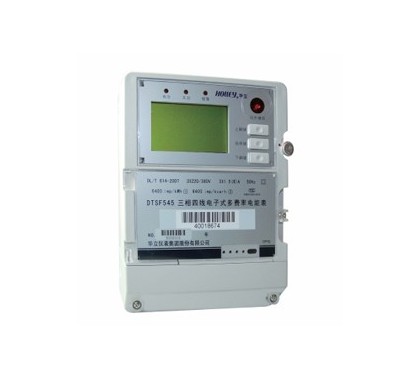

DSSD536华立仪表

1. 概述

DTSD546/DSSD536型三相电子式多功能电能表（以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。该表采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

该表性能指标符合DL/T614 --1997《多功能电能表》和DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。

型号	规格		精度等级
	电压规格	电流规格	有功精度等级	无功精度等级
DTSD546	3×57.7/100V	3×0.5(2)A 3×1(2)A 3×1.5(6)A 3×3(6)A 3×5(6)A	有功1级 有功0.5S级 有功0.2S级	无功2级
	3×220/380V	3×0.5(2)A 3×1(2)A 3×1.5(6)A 3×3(6)A 3×5(6)A 3×5(20)A 3×10(40)A 3×15(60)A 3×20(80)A 3×30(100)A	有功1级 有功0.5S级 有功0.2S级	无功2级

该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。

2. 规格型号

型号	规格		精度等级
	电压规格	电流规格	有功精度等级	无功精度等级
DSSD536	3×100V	3×0.5(2)A 3×1(2)A 3×1.5(6)A 3×3(6)A 3×5(6)A	有功1级 有功0.5S级 有功0.2S级	无功2级

注：可根据用户需要制造适应其个性化需求的特殊规格的表。

3. 主要技术指标

3.1  工作电压

正常工作电压：        0.9Un～1.1Un

极限工作电压：        0.75Un～1.15Un

辅助电源供电正常工作电压：  220V±10%

3.2  气候条件

    正常工作温度范围：   -20℃～+45℃

    极限工作温度范围：   -30℃～+60℃

    存贮和运输温度范围： -40℃～+70℃

    存储和工作湿度：     ≤85%RH

3.3  费率工作参数

    日计时误差：          ≤0.5s/d(21℃～25℃)

       电池容量：           ≥1000mAh

    停电后数据保存时间： ≥10年(用新电池)

3.4  电池电压

数据备份电池电压：   3.6VDC

停电抄表电池电压：   6.0VDC   (可选)

3.5  功耗

    电压线路功耗：       ≤2W和5VA

辅助电源功耗：       ≤2W和5VA

    电流线路功耗：       ≤2.5VA

3.6  技术参数

    费率数：     4

    时段数：     10

    计度范围：   0～999999.99kWh,  0～999999.99kVarh

    显    示：   液晶

    通讯波特率： RS485①接口      1200bps～9600bps

                 RS485②接口抄表  1200 bps    （可选）

                 红外接口         1200bps

    通讯规约：  《DL/T645-1997多功能电能表通信规约》

3.7  额定频率： 50Hz

3．8 起动电流： 有功 0.001In (0.5S级)  0.002In(1级)

无功 0.003In (2级)

3.9  潜动：     具有防潜动逻辑设计

3.10 重量：     约1.8kg

3.11 外形：     274.5mm´176mm´82mm

4. 主要功能

4.1 电能计量功能：

有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。

4.2 最大需量记录功能：

有功正反向及无功正反向的各费率最大需量、总最大需量记录及以上最大需量所发生的时间记录。

4.3 复（多）费率功能：

4.3.1 提供三级时段转换控制：节假日、周休日、时区。时段控制的优先顺序为：节假日、周休日、时区。

   4.3.2 具有4个时区、5套日时段表、10个时段、4种费率、12个节假日的设定功能。可自动识别春节，为春节设定采用特定的日时段表。

4.4 失压、失流等数据记录功能：

4.4.1 具有失压、失流检测以及数据记录存储功能。

4.4.2 当某相发生失压时，但该相未断电，该相的电压指示（Ua、 Ub或Uc）将会闪烁显示直到失压恢复；当某相发生失流时，但该相电流未断，该相的电流指示（Ia 、Ib或Ic）将会闪烁直至失流恢复。

4.5 电压合格率记录功能：

记录电压合格运行累计时间、超合格上限运行累计时间、低于合格下限累计运行时间、超过考核范围累计运行时间、最大电压值（考核范围以内）及发生时间、最小电压值（考核范围以内）及发生时间、最近5次不合格电压发生时间等数据。

4.6 仪表数据显示功能：

4.6.1 采用大屏幕汉化LCD显示，表明显示数据含义。

4.6.2 可以实现参数轮显，轮显的内容（不超过32项）和时间可以预先设置，参数轮显的顺序可以任意设置，按红外遥控器的循显键可以查看轮显数据。可根据需要选择轮显方式：

        00：厂家默认轮显方式（轮显数据项的序号为实际显示号）

        01：用户设置轮显方式（轮显数据项的序号为实际显示号）

        02：厂家默认轮显方式（轮显数据项的序号为轮显顺序号）

        03：用户设置轮显方式（轮显数据项的序号为轮显顺序号）

4.7 停电来电记录功能：记录最近1-9次停电来电的日期和时间。

4.8 编程、需量清零、广播校时等事件记录功能。

4.8.1 记录总的编程次数以及最近1-10次的编程发生时间。

4.8.2 记录总的最大需量的清零次数以及最近1-10次最大需量的清零时间。

4.8.3 需量清零的两种操作方式：手动需量清零和自动需量清零。

手动需量清零：当仪表处于编程允许状态，按住表壳上方的“键显”按钮，持续5秒钟以上，LCD显示“CLR”，仪表即完成对当前最大需量内容的清零；或者通过终端（掌上电脑、PC机）的红外或者RS485接口发出“最大需量清零命令”也可实现。

自动需量清零：仪表在自动抄表日换月，此时仪表自动需量清零。

4.8.4 一旦需量清零操作成功电表将显示“        ”符号，该符号出现表明禁止再次需量清零操作，4-5分钟后该符号自动消失。

4.8.5 校时可分为普通校时和广播校时。

记录广播校时的总次数以及最近5次的广播校时时间。

广播校时1：以校验时间的形式对电表进行02级密码校时为广播校时，校验时间只能对时间误差在10分钟之内的电表时钟进行校正相应的校正。

广播校时2：以广播的形式对电表进行无需密码的校时为广播校时，广播校时只能对时间误差在5分钟内的电表时钟进行校正。

4.9 自动抄表功能：

在每月设定的抄表日自动完成每月用电量的存贮和需量复位处理。

4.10 无线抄表功能（可选）

4.11 电量冻结功能：

4.11.1 零点电能冻结：每日过零点时，仪表将当时的正向有功各费率电能及总电能、反向有功各费率电能以及总电能、正向无功各费率电能以及总电能、反向无功各费率电能以及总电能冻结，并且记录当时的时间标识。

4.11.2 即时电能冻结：通过RS485总线广播电量冻结命令，仪表将当时时刻的正向有功各费率电能及总电能、反向有功各费率电能以及总电能、正向无功各费率电能以及总电能、反向无功各费率电能以及总电能冻结，并且记录当时的时间标识。

4.12 电量以及需量的数据存贮：保存当前、上月、上上月的电量和最大需量存贮值。

4.13 报警功能：

三种故障报警方式：LCD故障显示、LED光控报警指示、蜂鸣器声控报警。用户可以通过对报警控制字的设置来选择与故障对应的光控报警及声控报警的允许和关闭，LCD显示报警符号，只要电表出现故障就会闪烁显示，而不受报警控制字的控制。

4.14 运行状态记录：

可记录电表类型、电表运行状态字、电网状态字、电池电压、当前所处的时区/日时段表号/时段/费率、波特率特征字等。

4.15 实时参数记录：

记录并显示当前瞬时功率、电压、电流及功率因数 , 记录仪表当前一分钟有功平均功率和当前一分钟无功平均功率。

4.16 输入输出接口：

4.16.1 带有光耦隔离的两路校验脉冲(有功,无功)输出 , 三个LED从左至右依次作为有功、无功和报警指示灯。

4.16.2 通讯接口:远红外通讯、一路RS485接口、可扩展另一路RS485接口;可实现三方同时通讯而互不干扰。

       4.16.3 继电器开关信号输出: 超负荷输出控制信号，当出现超负荷时需要延时24S输出

超负荷报警信号。（可选）

4.16.4 时钟检测信号输出: 可检查时钟信号的准确性,保证在常温下计时误差小于等于0.5s/d。

4.17 存贮12个月的(结算)正向有功电量功能(扩展功能)：

4.18 时区结束正向有功电能冻结功能(扩展功能)：

    各时区结束时,仪表能将当时的正向有功总电能以及各费率的正向有功电能冻结,并且记录下来。

4.19 负荷代表日的整点有功电能记录功能：

    当仪表运行到每月的负荷代表日时,仪表将记录当天24小时的整点有功电能(该值为当时的当前有功电量累计值)。

4.20七类负荷数据记录功能(扩展功能)：

   按照用户设定的时间间隔对选定的七类数据进行记录。负荷曲线记录空间可达到2M字节。

4.21 停电唤醒功能(扩展功能)：

当仪表停电时，按住遥控器任何一个按钮持续5秒以上，可唤醒电表(非接触式唤醒)也可以通过按动仪表右上方的键显(上)按钮将仪表唤醒(接触式唤醒)。

4.22 过载记录功能(扩展功能)：

   仪表可对电流进行考核，可分别记录A、B、C相电流超过过载电流设定值的起始时间 , 结束时间,累计时间和次数 ,以及本月、上月、上上月的过载累计时间以及过载累计次数。

4.23 表内环境温度记录功能（扩展功能）：

      利用温度传感器可以记录表内环境的温度，并且依据表内环境温度对硬件时钟进行温度补偿，消除温度对时钟的影响，达到精确计时的目的。

4.24 多功能（需量周期更替、时段切换）检测输出口功能

由于实际测试的需要，电表可实现以下两种检测信号的输出：

1）需量周期更替检测信号输出（80ms的负脉冲）；

2）时段切换检测信号输出（80ms的负脉冲）。

信号输出类型设置（57.00低字节）：

01－－需量周期更替输出

02－－时段切换输出用户可通过掌上电脑或PC机抄设表操作界面中选择以上两种功能中的一种对电能表进行设置即可。

4.25  具备记录铜损和铁损的参考值的功能.(扩展功能)

4.26 具备记录打开表盖和(端盖)的时间和日期的功能.(扩展功能)

4.27  电能表具备报警和错误的提示功能(扩展功能
