德国安诺尼HF-8060手持实时频谱仪-

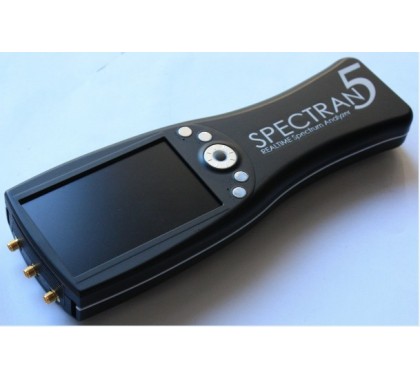

德国安诺尼HF-8060手持实时频谱仪

信号处理过程是通过FPGA实现的，它也包含一个矢量处理器，为统计分析和解调应用。
结合功能强大的双核黑鳍（Blackfin）DSP -CPU以及800x 480 像素的高清晰彩色显示触摸屏，V5分析最复杂信号的可能性是无限的。

在模拟信号处理通路，　一个真正的14 位AD转换器采样信号，采样速率500MSPS（I/Q 各250MSPS )。这个采样过程可以保证80dB 的动态范围和高质量的信号分析。如果配上选件16位AD 转换器，通路就会有100dB 的动态范围（1Hz - 40Mhz)

SPECTRAN V5 可以通过接触屏来操作，也可以通过多功能滚轮转动、定制热键、或者实时遥控（通过GSM，WLAN, USB连接 )来操作　　选件跟踪源允许通过其他网络，线缆和　天线进行测量。

德国安诺尼HF-8060手持实时频谱仪

德国安诺尼HF-8060手持实时频谱仪产品特点：
德国制造
第一个实时频谱分析仪，实时处理带宽高达200MHz
实时数据流
实时远程控制（GSM， WLAN，USB）
全世界最小的，价格最优惠的实时频谱仪
专利多相滤波技术
专利频谱分析不需要多级的高本振（调制的本振）
极低的噪声，-170dBm /Hz可分析最弱的信号
模块化结构，强大的扩展前端
第一台具备超高速本振扫描频谱分析仪（微秒级直接数字频率合成扫描）
高清晰的TFT显示屏， 800 x 480 像素，触摸屏
集成三维运动传感器（陀螺仪传感器）和三维磁场传感器（指南针和位置控制）
USB 2.0 高速端口（480K/s)
USB子接口，子接口可以连接如GSM、WLan、打印机、内存等各种设备
内置MicroSD插槽，可连接安诺尼microSDHC卡，具有10MB/s 速率
内置大容量锂电池，标配8000mAh，可实现长达3小时运行，可选配16000mAh超大容量电池，可实现长达6小时运行
硬件配置：
128MB内存
400MHz双核 Blackfin DSP
150MSPS 14位双通道（I/Q）模数转换器
600MSPS 16位模数转换器
72K ECP3 FPGA
32MB视频内存
40MHz 实时带宽（200MHz选项）
6GHz功率计
HyperLOG 7060EX 定向EMC天线
德国安诺尼HF-8060手持实时频谱仪 标准配置：
定向 EMC 天线，
铝制便携机箱，
充电器和电源，插座套件，
分析软件支持MAC OS， Linux Windows操作系统

端口
- 50/75 欧姆输入
- 追踪发生器输出
- 同步输入／输出
- USB Slave　USB 从口
- USB Master　USB 主口
- Micro SD　存储卡插槽

产品优势：
安诺尼SPECTRAN V5 令人印象深刻的实时频谱分析方法结合了移位多相滤波器和专利的调制本振测量处理过程

它的优势在于
1) 小型紧凑的设计结构，显著减少需要的元器件数量和体积
2) 使用性价比高的硬件，价格合理，只需要使用标准的射频器件
3) 信号处理过程非常低的噪声，到达-170dBm/Hz , 射频链路中去掉了许多噪声高的器件
4) 最高分析频率可达90Ghz，通过将高频本振去掉而实现的

实时频谱分析通过使用多相滤波技术来实现

使用SPECTRAN V5 你会第一次发现接收的射频频谱是以变换后的形式存在硬件上,同时并行滤波也是硬件支持完成的。

安诺尼的SPECTRAN V5 建立了滤波处理技术新标准。经典的实时频谱仪是基于傅立叶分析，V5 利用两个交错梳状滤波器的专利接收技术，该技术采用多相滤波器实现。与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器），而不受于因有限采样时间而产生的频谱失真效应。

为了避免在频率时间图上出现空白，V5使用了2个独立的空时交错梳状滤波器组合，来进行信号分析处理。这个SPECTRAN V5 的突破性技术不会错失分析频段内最小的信号细节

实时数据流
实时数据流功能是SPECTRAN V5的另一个特殊的功能。现有的实时频谱仪支持不了不间断的数据记录，V5 可以连续的记录处理数据，无缝地将他们存储在PC电脑上，通过高速的USB口，实时数据流提供了从前是不可能的各种新的应用，例如记录和反复重放任何信号，或随后对完整记录的GSM、TETRA等数字信号进行完全解码。

微秒超高速（DDS）直接数字频率合成扫频
SPECTRANV5也支持利用微秒级的超快速DDS扫频合成器实现传统的频谱分析仪模式。SPECTRANV5不仅含有调制本振，也有高达800MSPS的I/Q直接数字频率合成器（DDS），该DDS可实现用极高速率跳频的本振。这个技术使得在全频段上实现复杂测试程序分析成为可能（目前达到9.4Ghz）

SPECTRAN V5具有加速的扫描速度，比世界上现有的其他的扫频频谱仪更好。
频率可扩展到1Hz

SPECTRAN V5 具有选件，可将频谱扩展到1 Hz，（只有HF 8060 和 HF 80100 V5可加此选件)

输入信号在内部被分流到第二射频通路，它是一个对低端频率处理优化的射频通路。该射频通路拥有一个高性能的16位AD转换器，处理速率105 MSPS，分辨率从14位提高到16位，其动态范围从80dB 提高的100dB , 还有什么会更好呢？
这个通路在微秒级DDS扫描控制下完全具备实时频谱分析功能。低端频率通路（1Hz-40Mhz/16Bit ）和高频通路（1Mhz -9.4Ghz /14Bit )实现无缝连接，对用户来说只是能够观察到频谱分析的动态范围得到改善。

可扩展的射频前端
SPECTRAN V5 的前端是可互换不同规格，可以在任何时候更新到安诺尼的最新技术。 9.4Ghz 模块已经提供，18Ghz 模块在2012提供，90Ghz 模块也计划在2012 年提供。

安诺尼射频前端的开放源代码接口允许用户定制开发自己的应用，提供开放源代码为安诺尼SPECTRAN V5打开了无限的新市场机会。
