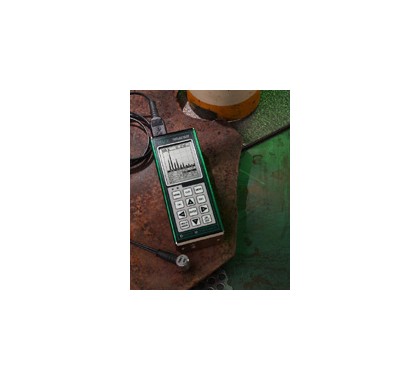

A/B扫描超声波测厚仪MVX
型号:A/B扫描超声波测厚仪MVX
订货号:
厂家:
价格:面议
区域:北京
     A/B扫描超声波测厚仪MVX
    产品简介
    DAKOTA ULTRASONICS公司带A/B扫描功能的超声波测厚仪MVX
    产品特点
    MVX测厚仪的尺寸重量和显示分辨率有明显优点
    可调方波脉冲可满足高分辨率和穿透深度等方面的要求
    MVX具有多种视场选择,包括射频显示、检波、时基B-扫描和大尺寸数显
    A-扫描检波模式是在脉冲回波模式中检测缺陷/孔洞和在回波-回波模式中穿透涂层进行测量的模式
    MVX的时基B-扫描显示被测材料的断面,常用于显示被测材料底面的轮廓
    多模式操作时内置AGC硬件的增益控制用于穿透涂层的测量
    多种标定选件是MVX多方面适应性的例子
    MVX可存储64个用户定义的设置,所有设置都可以选择、编辑、存储到任何位置
    MVX有字母数据存储器,以满足用户报告的要求
    内置探头类型可提高探头的线性
    高速扫描功能每秒可测量32次。将探头从被测材料移开时,将显示扫描测量的最小值
    MVX具有上下限视听报警功能
    利用搜索功能定位检测点,自动调整显示传送信号进入视场
    可用Windows PC软件将数据传送的计算机或从计算机传送到MVX
    • 技术规格
    • 相关配件
    • 资料下载
    • 其 他
    测量
    脉冲-回波模式测量范围:0.63~254mm(钢)
    回波-回波模式测量范围:2.54~102mm(钢,穿过涂层测量),随涂层厚度的不同,测量范围也会变化)
    分辨率:0.01mm
    声速范围:1250~9999m/s
    单位:公制或英制

    显示
    显示屏:VGA灰色显示,240x160象素。可视区62x45.7mm,EL背光
    A-扫描:检波+/-(缺陷视场),RF(全波视场)
    B-扫描:穿过断面视场,显示速度为每一屏15秒
    大数字显示:标准厚度显示,10mm高
    厚度条形扫描:每秒6个读数,在B-扫描和大数字显示中可见

    超声波参数
    测量模式:脉冲-回波模式,回波-回波模式(穿过涂层)
    脉冲:可调方波脉冲
    接收:根据选择模式在40dB范围内采用手动或AGC增益控制

    数据处理
    内置存储器:可存储12000个存储页(字母数字存储), 每页1个读数和一个波形
    输出:双向RS232接口,Windows PC界面软件

    功能
    设置:64个用户定义设置,用户也可编辑出厂设置
    闸门:脉冲-回波模式单闸门、回波-回波模式单闸门,闸门可调
    报警模式:上下限视听报警
    快速扫描模式:每秒32个读数,当探头离开时显示最小值

    其他
    电源:3节5号电池,可用150小时,电池电量显示
    自动关机:无操作5分钟后自动关机
    键盘:12个触摸键
    外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装
    工作温度:-10~60℃
    尺寸:63.5x165x31.5mm
    重量:含电池385g

    超声波测厚仪MVX常用探头选择
    型号 频率 探头晶片直径 测量范围 说明
    PT-102-2700 5.0MHz φ6.3mm 1.0~152mm 标准探头
    PT-101-2000 5.0MHz φ4.7mm 1.5~50mm 小管径探头
    PT-104-0000 1.0MHz φ12.7mm 3.8~50.8mm(铸铁中) 铸铁探头
    PT-102-1000 2.25MHz φ12.7mm 1.5~127mm 低频探头
    PT-102-3200 7.5MHz φ6.3mm 0.63~152mm 超薄探头
    PT-104-2000 5.0MHz φ12.7mm 1.27~500mm 超厚探头
    PT-042-2000 5.0MHz φ6.3mm 1.0~152mm 标准高温探头,最高340℃
    PT-044-2000 5.0MHz φ12.7mm 1.27~500mm 厚高温探头,最高340℃
    注:测试高温表面时需用高温耦合剂。
     A/B扫描超声波测厚仪MVX
    产品简介
    DAKOTA ULTRASONICS公司带A/B扫描功能的超声波测厚仪MVX
    产品特点
    MVX测厚仪的尺寸重量和显示分辨率有明显优点
    可调方波脉冲可满足高分辨率和穿透深度等方面的要求
    MVX具有多种视场选择,包括射频显示、检波、时基B-扫描和大尺寸数显
    A-扫描检波模式是在脉冲回波模式中检测缺陷/孔洞和在回波-回波模式中穿透涂层进行测量的模式
    MVX的时基B-扫描显示被测材料的断面,常用于显示被测材料底面的轮廓
    多模式操作时内置AGC硬件的增益控制用于穿透涂层的测量
    多种标定选件是MVX多方面适应性的例子
    MVX可存储64个用户定义的设置,所有设置都可以选择、编辑、存储到任何位置
    MVX有字母数据存储器,以满足用户报告的要求
    内置探头类型可提高探头的线性
    高速扫描功能每秒可测量32次。将探头从被测材料移开时,将显示扫描测量的最小值
    MVX具有上下限视听报警功能
    利用搜索功能定位检测点,自动调整显示传送信号进入视场
    可用Windows PC软件将数据传送的计算机或从计算机传送到MVX
    • 技术规格
    • 相关配件
    • 资料下载
    • 其 他
    测量
    脉冲-回波模式测量范围:0.63~254mm(钢)
    回波-回波模式测量范围:2.54~102mm(钢,穿过涂层测量),随涂层厚度的不同,测量范围也会变化)
    分辨率:0.01mm
    声速范围:1250~9999m/s
    单位:公制或英制

    显示
    显示屏:VGA灰色显示,240x160象素。可视区62x45.7mm,EL背光
    A-扫描:检波+/-(缺陷视场),RF(全波视场)
    B-扫描:穿过断面视场,显示速度为每一屏15秒
    大数字显示:标准厚度显示,10mm高
    厚度条形扫描:每秒6个读数,在B-扫描和大数字显示中可见

    超声波参数
    测量模式:脉冲-回波模式,回波-回波模式(穿过涂层)
    脉冲:可调方波脉冲
    接收:根据选择模式在40dB范围内采用手动或AGC增益控制

    数据处理
    内置存储器:可存储12000个存储页(字母数字存储), 每页1个读数和一个波形
    输出:双向RS232接口,Windows PC界面软件

    功能
    设置:64个用户定义设置,用户也可编辑出厂设置
    闸门:脉冲-回波模式单闸门、回波-回波模式单闸门,闸门可调
    报警模式:上下限视听报警
    快速扫描模式:每秒32个读数,当探头离开时显示最小值

    其他
    电源:3节5号电池,可用150小时,电池电量显示
    自动关机:无操作5分钟后自动关机
    键盘:12个触摸键
    外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装
    工作温度:-10~60℃
    尺寸:63.5x165x31.5mm
    重量:含电池385g

    超声波测厚仪MVX常用探头选择
    型号 频率 探头晶片直径 测量范围 说明
    PT-102-2700 5.0MHz &pHi;6.3mm 1.0~152mm 标准探头
    PT-101-2000 5.0MHz φ4.7mm 1.5~50mm 小管径探头
    PT-104-0000 1.0MHz φ12.7mm 3.8~50.8mm(铸铁中) 铸铁探头
    PT-102-1000 2.25MHz φ12.7mm 1.5~127mm 低频探头
    PT-102-3200 7.5MHz φ6.3mm 0.63~152mm 超薄探头
    PT-104-2000 5.0MHz φ12.7mm 1.27~500mm 超厚探头
    PT-042-2000 5.0MHz φ6.3mm 1.0~152mm 标准高温探头,最高340℃
    PT-044-2000 5.0MHz φ12.7mm 1.27~500mm 厚高温探头,最高340℃
    注:测试高温表面时需用高温耦合剂。
