实验室和通用质量流量计

产品简介

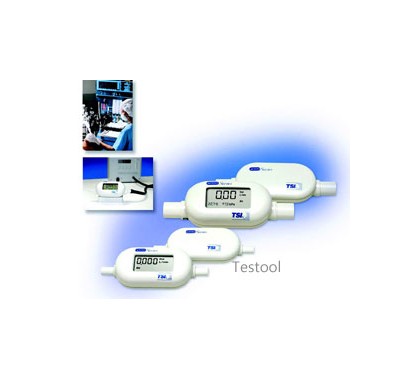

TSI 公司出产的4000/4100 系列质量流量计适用于各种气体流动测量应用。无论是测量实验室还是制造车间的气流，TSI的通用质量流量计都能提供准确的测量结果，并有多种数据输出选项。 TSI 质量流量计准确到读数的2%，而且拥有更大的量程。4ms的快速响应时间，确保它能精确测量波动气流，尤其适合于闭环控制系统和集成于流量测量设备。此外，TSI质量流量计具有极低的压降，把管网背压及其对系统的影响降到最小

产品特点

1.4ms 快速响应
2.准确到读数的± 2%
3.高极限负荷比
4.低压降
5.流量的模拟信号输出
6.流量、体积、压力、温度等的通用数字输出
7.NIST 校准证书
8.提供LabVIEW 驱动
RS232接口：提供数字输出、进行选项配置:
1.设置模拟输出的零点和换算
2.设置开始/ 停止测量的流量触发值
3.设置LCD 显示的刷新率
4.设置模拟和数字输出的采样速度
5.选择气体校准
6.选择标准或体积流量测量
7.设置4140/4143型显示单位：L/min或cm3/min
8.计算体积

技术规格
相关配件
资料下载
其他

4140/4143/4040/4043/4045 型
		4140/41403	4143/41433	4040	4043	4045
入口/ 出口直径		6.4 mm	9.525 mm	22 mm ISO 渐缩	12.7 mm	19.1 mm
气体校准		空气、O₂、N₂ (41403 还包括N₂O)	空气、O₂、N₂ (41433 还包括N₂O)	空气、O₂、N₂、空气和O₂ 的混合气体
LCD 显示单位		L/min，Std L/min，cm³/min,Std cm³/min		L/min，Std L/min，
流量测量	范围	0.01～20 Std L/min		0 ～300 StdL/min	0 ～200 StdL/min	0 ～300 StdL/min
	误差	空气和O₂: 读数的± 2% 或0.005 Std L/min,较大值 N2O,N2: 读数的± 3% 或0.010 Std L/min, 较大值		空气和O₂：读数的± 2% 或0.05 Std L/min,较大值空气/O₂ 混合气体,N2：读数的± 3% 或0.1 Std L/min,较大值
	响应时间	4ms (满量程的63%)		4ms (满量程的63%)
尺寸		127 × 49 × 32mm		182 × 63 × 53mm
体积测量*	范围	0.01～99.9 L
	误差	读数的± 2%
压力测量	范围	50～199 kPa （绝对压强）
	误差	± 1kPa
	响应时间	<4ms（63% 最终值，阶跃变化）
温度测量	范围	0～50℃
	误差	± 1℃(流量大于1 Std L/min)
	响应时间	<75ms（63% 最终值，阶跃变化）
模拟输出		0～10V 直流，仅流量。跨度可调（通过RS232）
数字输出		RS232
直流电源输入		7.5 ± 1.5V，电流峰值300mA

* 仅能通过RS232获得
包含附件：
交流适配器，RS232和模拟输出接口电缆，粒子过滤器，操作手册，串口命令设置手册，NIST校准证书
可选附件：
PN 4199：电池组（包含6 节AA 电池）
PN 1319201：4140/4143 携带箱
PN 1319176：4040/4043/4045 携带箱

4020/4120 系列：
		4121y	4122y	4021y	4024y
入口/ 出口直径		6.4 mm	9.525 mm	22 mm ISO 渐缩	19.1 mm
气体校准		空气y=1、O₂ y=2、N2 y=6( 订购时请通过y 值来选择空气、O₂ 或N2 )
流量测量	范围	0.01～20 Std L/min		0 ～300 Std L/min
	误差	空气和O₂：读数的± 2% 或0.005 Std L/min,较大值 N2：读数的± 3% 或0.010 Std L/min,较大值		空气和O₂：读数的± 2% 或 0.05 Std L/min,较大值空气/O₂ 混合气体,N2：读数的 ± 3% 或0.1 Std L/min,较大值
	响应时间	4ms（满量程的63%）
尺寸		127 × 49 × 29mm		182 × 63 × 38mm
体积测量*	范围	0.01～99.9 L
	误差	读数的± 2%
温度	测量范围	0～50℃
	误差	± 1℃(流量大于1 Std L/min)
	响应时间	<75ms（63% 最终值，阶跃变化）
模拟输出		0～4VDC，仅流量。跨度可调（通过RS232）
数字输出		RS232
直流电源输入 (用户提供)		5.0VDC ± 0.25V，电流峰值300mA
推荐过滤器		HEPA 级别的过滤器
附件		RS232 和模拟输出接口电缆
* 仅能通过RS232 获得
