AWA6128D双耳机测试仪

1.概述

AWA6128D型双耳机测试仪执行GB/T 12060.7 / IEC 60268-7 《声系统设备 头戴耳机测试方法》和IEC 61842  Microphones and earphones for speech communications 等标准。

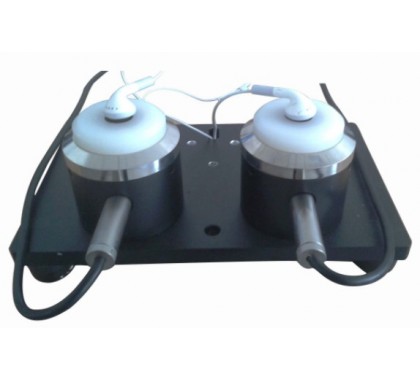

该仪器由电声测试仪（4通道）主机、耳模拟器或声耦合腔测试架和专用的分析软件组成。能同时快速准确地测量双耳机的灵敏度及差值、阻抗、谐波失真、F0和极性等电声性能。也可以单独测量左耳机或右耳机。门限包括平均灵敏度、1kHz灵敏度、灵敏度合格框、阻抗合格范围、极性等。左右耳机灵敏度合格框分开单独设置。根据设定的门限自动判断耳机合格品或不合格品。不合格项目自动显示X字符，方便用户找出不合格项目。测试结束后，简洁直观的显示出OK/NG，极大的提高了测试效率。

仪器特点：全中文的Windows界面，操作性更强，充分降低初期成本的投入和维护费用，具有高效、强大的分析和处理能力。能快速地完成耳机扬声器等电声产品的测试，是基于生产线和质量控制（QC）、操作简易的 要求而开发的测试系统。它将功率放大模块，声音测量模块集成在一台主机里，免去了用户连线的烦恼。

2.基本工作性能指标
（1）测试传声器：AWA14422型预极化 1/2英寸压力场型测试传声器
（2）仿真耳：AWA6160(IEC318),AWA6162(IEC711)可选配
（3）耳机测量：输出电压：50 mV～10 V(RMS)
频率测量范围：20 Hz～20 kHz
幅度测量范围：35 dB～135 dB(Z)
阻抗测量范围：0 Ω～300 Ω
总谐波失真测量误差：优于 10%
测量量程：-20 dB，0 dB，+20 dB
扫频方式：1/12 OCT
扫频时间：1.23 s（20 Hz～20 kHz）
（4）本机噪声：<35 dB（Z 计权）
（5）扫频触发方式：键盘或脚踏开关
（6）工作电源：220 V/50 Hz 交流市电
（7）工作条件：环境温度：0 ℃～40 ℃
相对湿度：20 %～90 %
大气压：86 kPa～106 kPa
（8）尺寸：440 mm×325 mm×151 mm（W×D×H）
（9）重量：5kg
