福禄克 Fluke PQ400 Electrical Measurement Window
使用 Fluke PQ400 Electrical Measurement Window 可将三相测量设备连接至带电面板，而无需打开面板门或穿戴辅助的个人防护装备 (PPE)1。
Fluke PQ400 Electrical Measurement Window 是一种永久安装式接口，可让技术人员近乎即时地连接电气面板以进行关键的电能质量和电能量测量。PQ400 的安装使用标准步进钻头和电动液压打孔机（114.3 mm，4.5 in 孔直径），允许用户进行覆盖大多数测量配置的三相电压、电流和接地连接。安装后，用户只需打开窗盖，揭开盖子，便可连接记录器或分析仪的电压导线。然后，连接电流传感器的导线，开始进行关键测量。测量完成后，只需从前面板接口上拆下电压和电流连接，然后锁上窗盖，将内部连接保留在原位以备将来使用。

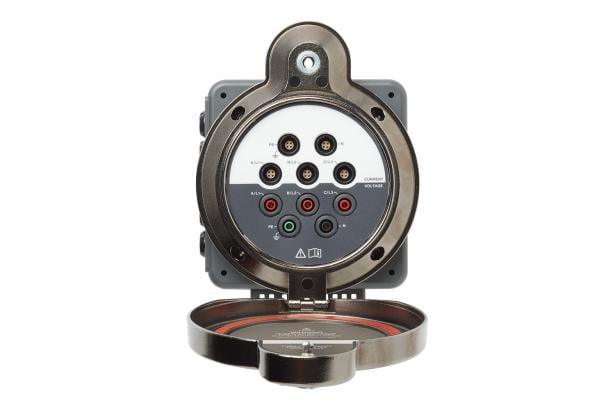

福禄克 Fluke PQ400 Electrical Measurement Window
福禄克 Fluke PQ400 Electrical Measurement Window 仪器特点
- ✔ 降低风险 - 无需打开面板门便可测量永久安装式电压和电流连接
- ✔ 提高效率 - 快速连接您的记录器或分析仪，比以往更快地开始进行测量
- ✔ 安装方便 - 利用标准步进钻头和电动液压打孔机即可简单快速地将窗口装入面板
福禄克 Fluke PQ400 Electrical Measurement Window 技术数据
| 一般技术指标 | |
|
任意电压端子和 接地之间的最高电压 |
1000 V |
|
任意电流端子和 接地之间的最高电压 |
30 V |
| 安全性 | |
| 一般信息 | IEC 61010-1：污染等级 2 |
| 测量 | IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V |
| 尺寸 | |
| 室外 |
148 mm x 187 mm x 23 mm（宽 x 高 x 深） （窗盖打开时为 148 mm x 370 mm x 19 mm） |
| 内部 | 140 mm x 158 mm x Di（宽 x 高 x 深） Di = 58 - 面板门厚度 (mm) |
| 支持的电气外壳 | |
| 外壳 | UL 50/NEMA 环境等级为 1 类（PQ400 的窗盖关闭时为 12 类） |
| 面板厚度 | 最大 3.5 mm (10 Ga.) |
| 环境 | |
| 工作/存放温度 | -25 °C 至 60 °C（-13 °F 至 140 °F） |
| 湿度 |
10% - 90%（取决于温度），依照 IEC 60721-3-3 Class 3K6（修订版） 标准：-25 °C - 35 °C：10 % - 90 %，50°C：最大 35 %；60°C：最大 23 % |
| 海拔 | |
| 工作 | 2000 m（高达 4000 m 时降额至 CAT II 1000 V，CAT III 600 V，CAT IV 300 V） |
| 存放 | 12,000 m |
| 防护等级 | |
| 额定等级 | IEC 60529：IP67（窗盖关闭时），IP50（窗盖打开且连接所有接头时） |
| 振动 | IEC 60068-2-6，MIL-PRF28800F：2 级随机振动 |
| 重量 | 2.1 kg (4.6 lb) |
| 电压 | |
| 输入 | |
| 输入数量 | 5 路（A/L1、B/L2、C/L3、N 线和接地线） |
| 线规 | 实心/柔性：0.25 mm2 至 1.5 mm2（AWG 24 至 AWG 16） |
| 电压 | 最大 1000 V |
| 保险丝 | 2 A 1000 V 1.5 A2s, 10 kA IR (A/L1, B/L2, C/L3, N) |
| 输出 | |
| 连接器 |
5 个 4 mm 安全端子，3 个红色端子对应 A/L1、B/L2、C/L3 相线， 1 个黑色端子对应 N 线，1 个绿色端子对应接地线 |
| 负载电流 | 最大 1 A rms |
| 当前输入/输出 | |
| 连接器 |
5 个 4 针圆形插孔，兼容 Fluke 354x FC、173x 和 174x 电源和电能记录器 （这些记录器均可通过高达 500 V 的测量电压供电） |
